Transdutor de nível com diafragma embutido, sensor de pressão sanitário de silício piezoresistivo
Product Details
| Modelo NÃO.: | HT-IQ | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Tipo de sinal de saída: | Tipo analógico | processo de produção: | Integração |
| Material: | Aço inoxidável | Tipo de thread: | Não |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Classificação de IP: | IP65 | Personalizado: | Personalizado |
| Poder: | 1,5mA/10VCC | Saída: | sinal do milivolt |
| Conexão: | braçadeira 50,4 | Compensação de temperatura: | 0-70 |
| Pacote de Transporte: | caixa | Especificação: | 50.4 mm |
| Marca registrada: | HengTong | Origem: | China |
| Código HS: | 9026209090 | Capacidade de produção: | 50000 PCS/ano |
| Destacar |
Sensor de pressão do diafragma,Transdutor de nível de silício piezoresistivo,Sensor de transmissão de pressão sanitária |
||
Product Description

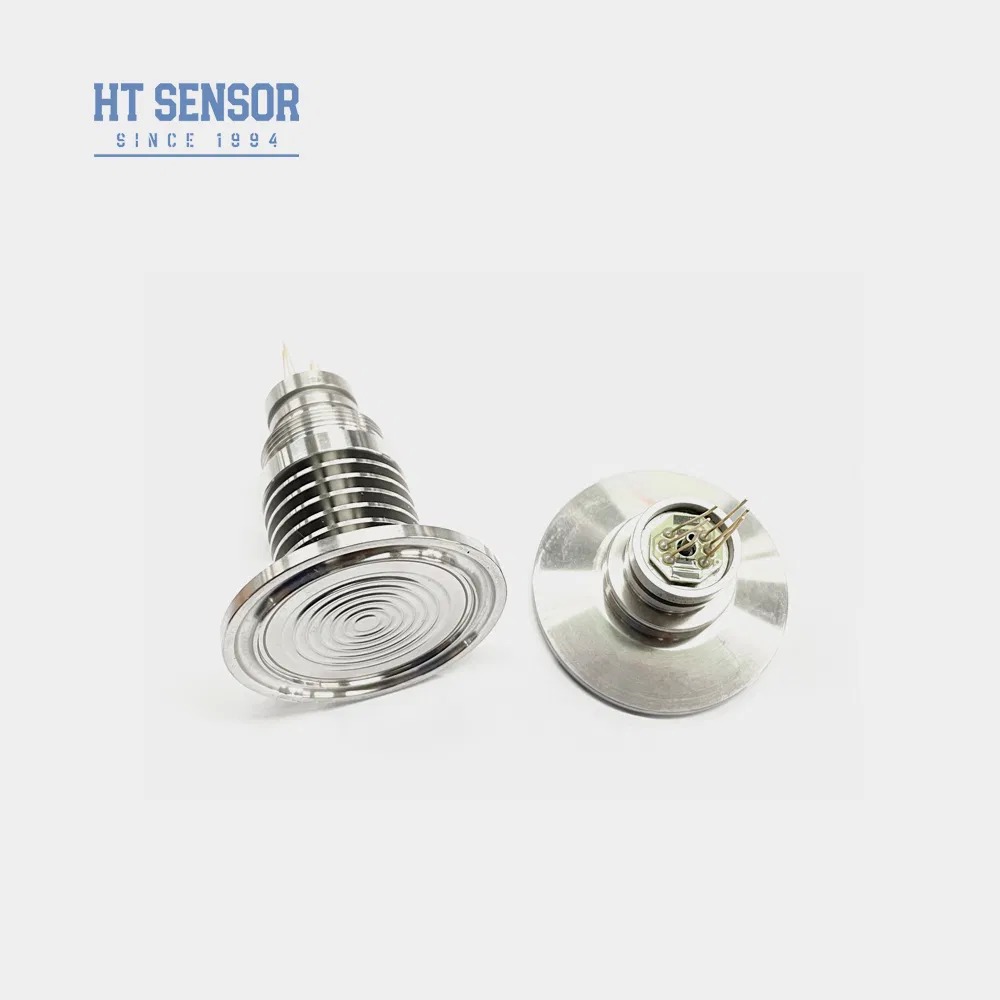

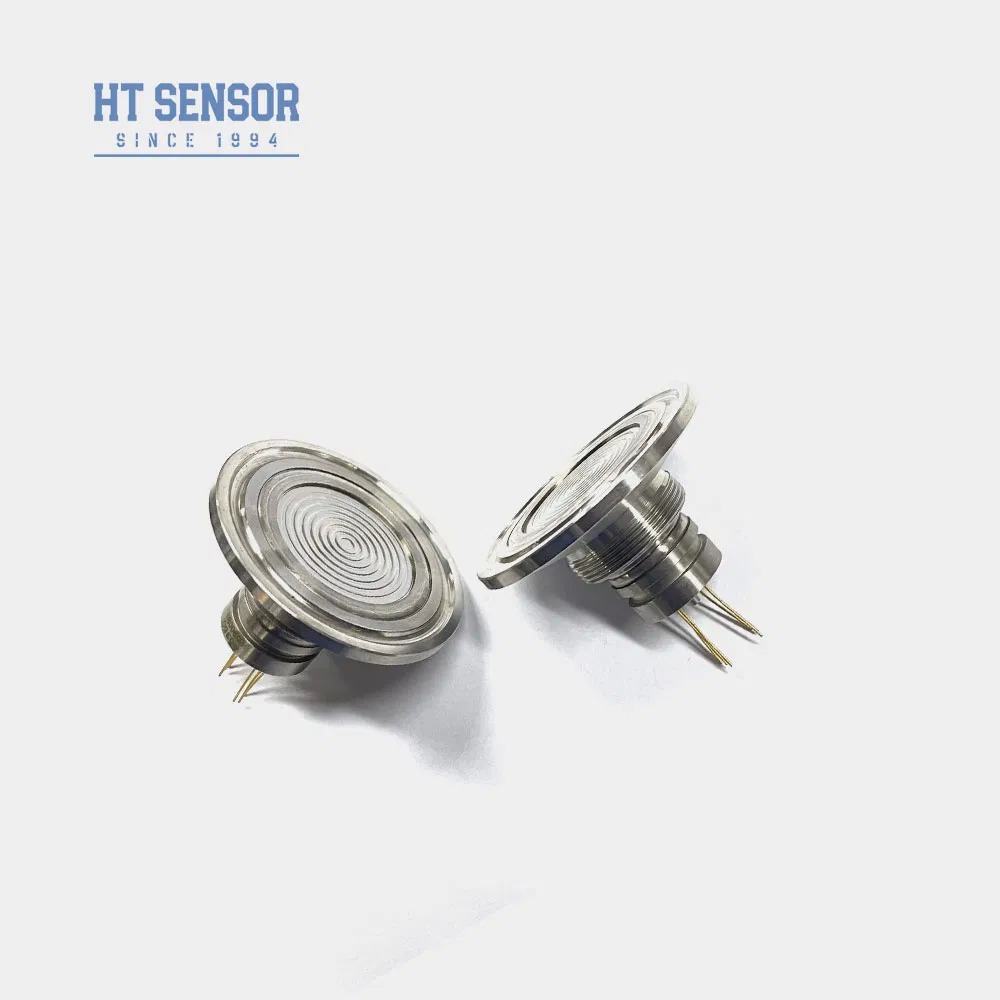

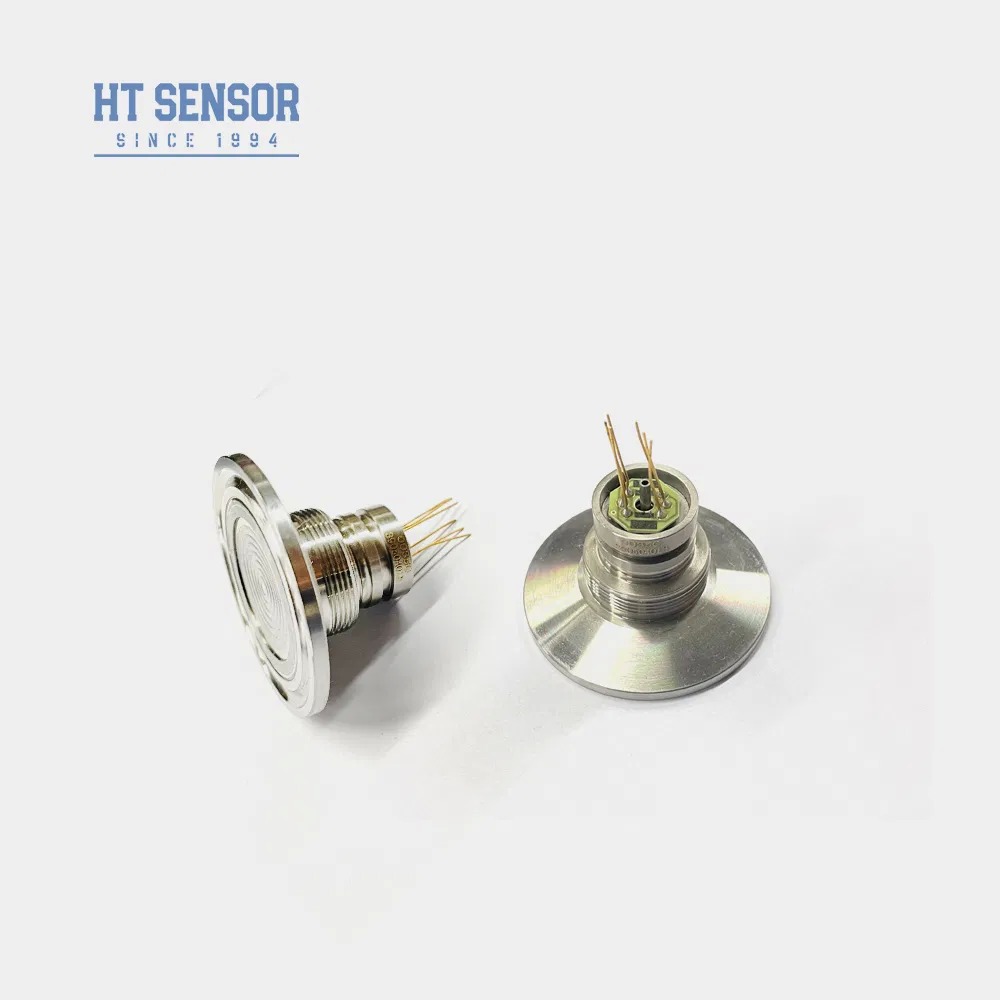

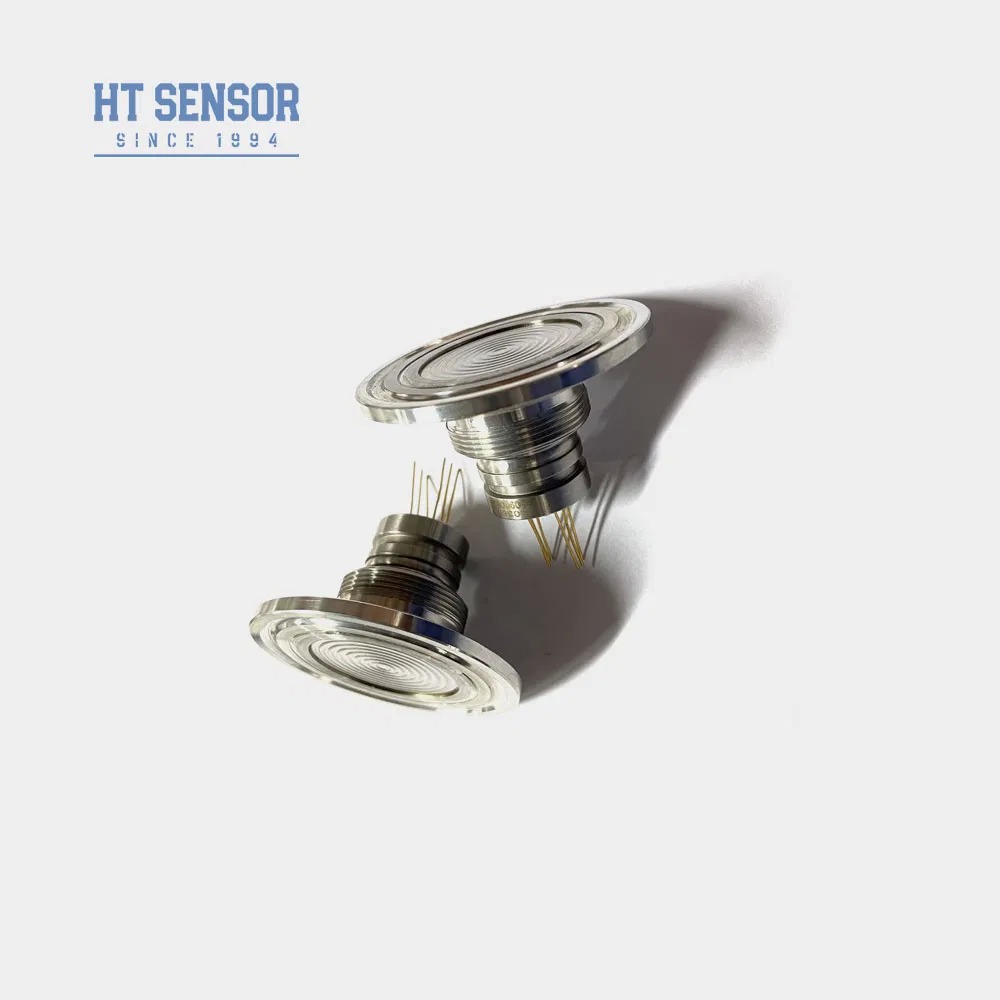

Sensor de pressão sanitária de silício piezoresistivo com diafragma de descarga
Introdução:
O HT-IQ é um sensor de pressão de diafragma flush com um chip de silício difuso altamente estável.O chip sensível não entra em contacto direto com o meio de medição.É adequado para aplicações em indústrias como alimentação e higiene.
- Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
- Utilizando circuitos de película espessa para compensação de temperatura e ponto zero correcção
- Excelente fiabilidade, repetibilidade e estabilidade
- Estrutura do diafragma, que facilita a limpeza
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Indústria alimentar e de bebidas
- Controle de processos industriais
- Indústria farmacêutica
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ
- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenho: | |||||
| Faixa de medição | Diâmetro ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 150 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
| Perguntas e respostas |
.
.
