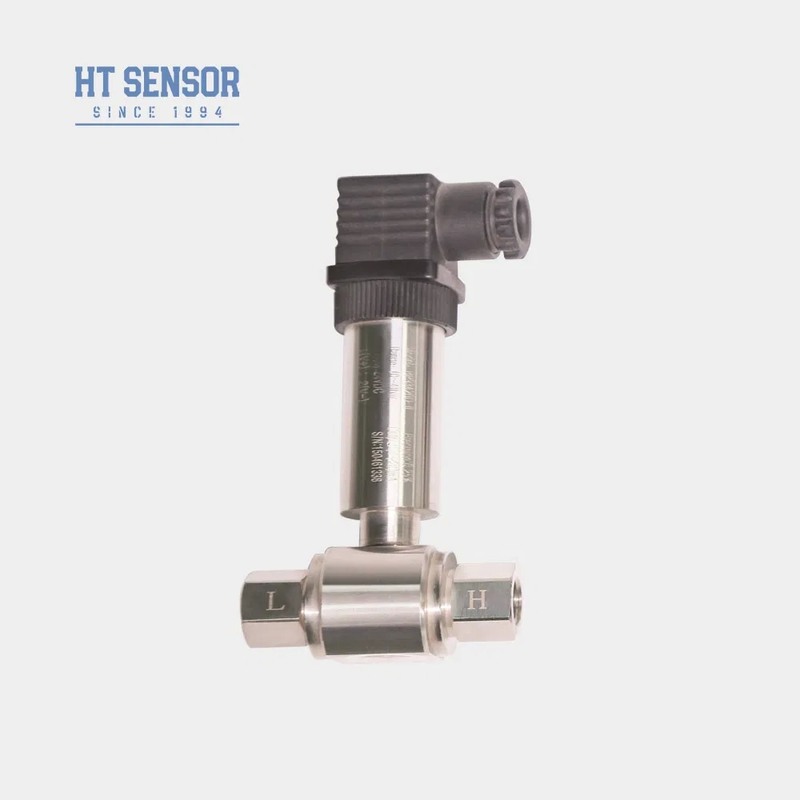

Ht OEM Alta precisão 0~2MPa Sensor de pressão diferencial cheio de óleo BP93420DII Transmissor
Product Details
| Modelo não.: | BP93420DII | Meio de medição: | Gás |
|---|---|---|---|
| Grau de precisão: | 0,25% | Faixa de pressão: | 0-10kpa...~200MPa |
| Classificação IP: | IP65 | Personalizado: | Personalizado |
| Estabilidade a longo prazo: | ± 0,2% F.S/Ano ((> 200kpa) | Temperatura operacional.: | -30 ~ 80 ℃ |
| Temperatura de armazenamento.: | -40 a 100°C | Tipo de pressão: | Pressão diferencial |
| Pacote de Transporte: | Embalagem padrão para exportação com cartão | Especificação: | Concha de alumínio, concha de plástico |
| Marca registrada: | HengTong | Origem: | China |
| Código Hs: | 9026201090 | Capacidade de produção: | 20000PCS/ano |
| Destacar |
Sensor de pressão diferencial cheio de óleo,Transmissor de pressão de alta precisão,Sensor de pressão de 0 a 2 MPa com garantia |
||
Product Description
Introdução:
O transmissor de pressão diferencial BP93420DII utiliza um sensor de silício difuso piezorresistivo.Quando a pressão diferencial do meio de medição age sobre os diafragmas ondulados em ambas as extremidades do sensor, o sinal de saída da ponte Wheatstone no chip do sensor apresenta uma boa relação linear com a pressão diferencial, permitindo uma medição precisa da pressão diferencial.É adequado para várias medições de pressão diferencial de gás e líquido em indústrias como o petróleo, química, energia e hidrologia para aplicações de tubulação.
1O transmissor apresenta um projeto estrutural de aço inoxidável, tornando-oe fácil de instalar
2. submete-se a uma compensação de temperatura rigorosa e a um rastreamento de envelhecimento, garantindo desempenhos estáveis e fiáveis
3A interface elétrica pode ser selecionada como uma opção de ligação directa ou de ligação directa.
Aplicações:
1Adequado para medir a pressão diferencial de vários gases ou líquidos em tubulações de indústrias como petróleo, química, energia e hidrologia.
2Aplicadas em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
3- Medição da pressão em tubulações e câmaras de fornos
| Parâmetros de desempenho | |
| Faixa de medição | 0-10KPa...~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa... ~ 2 MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
A: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
