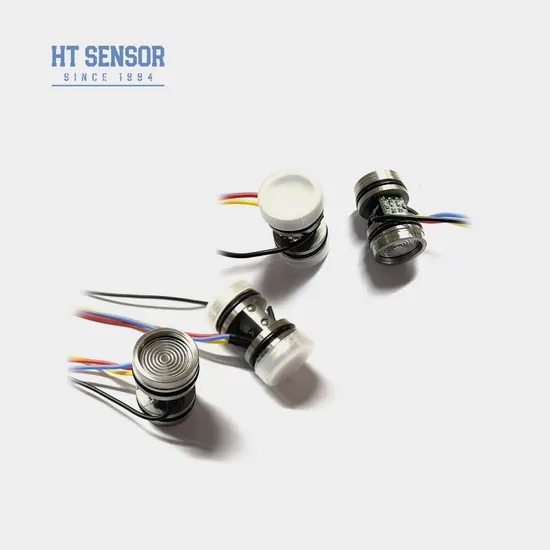

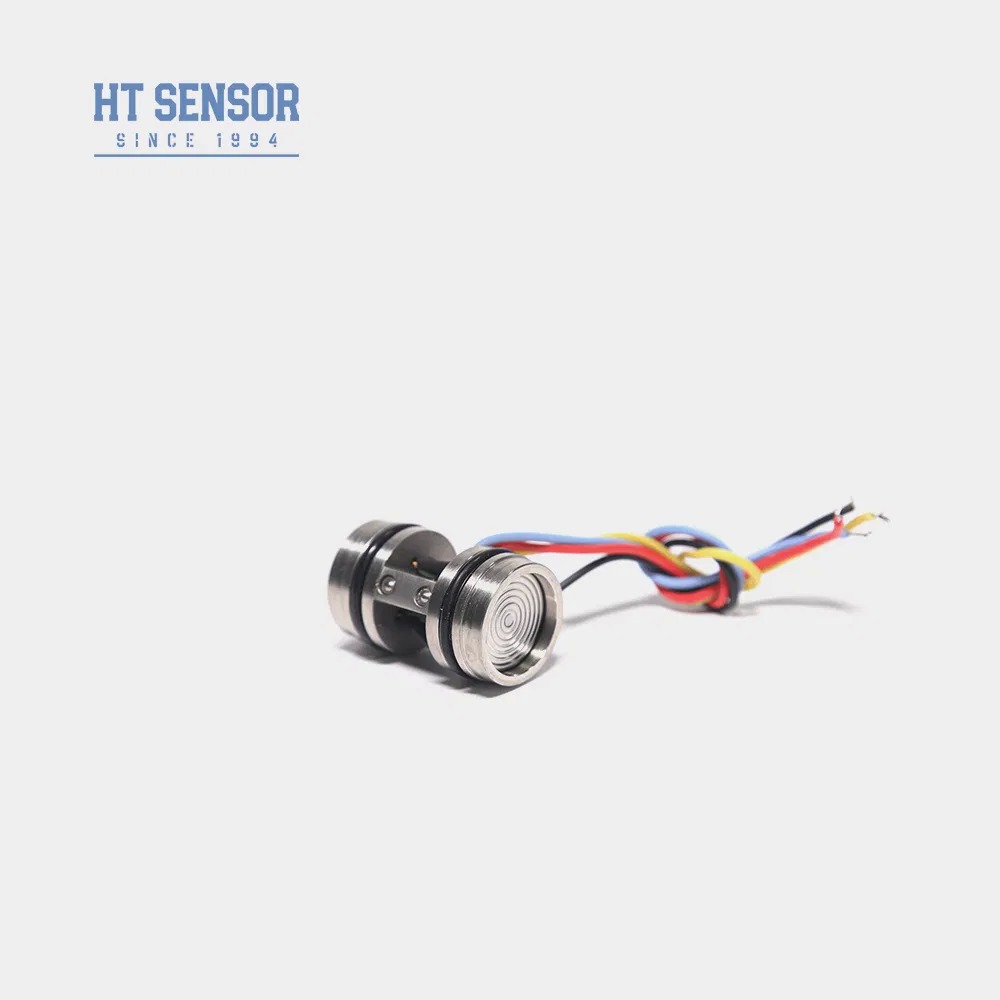

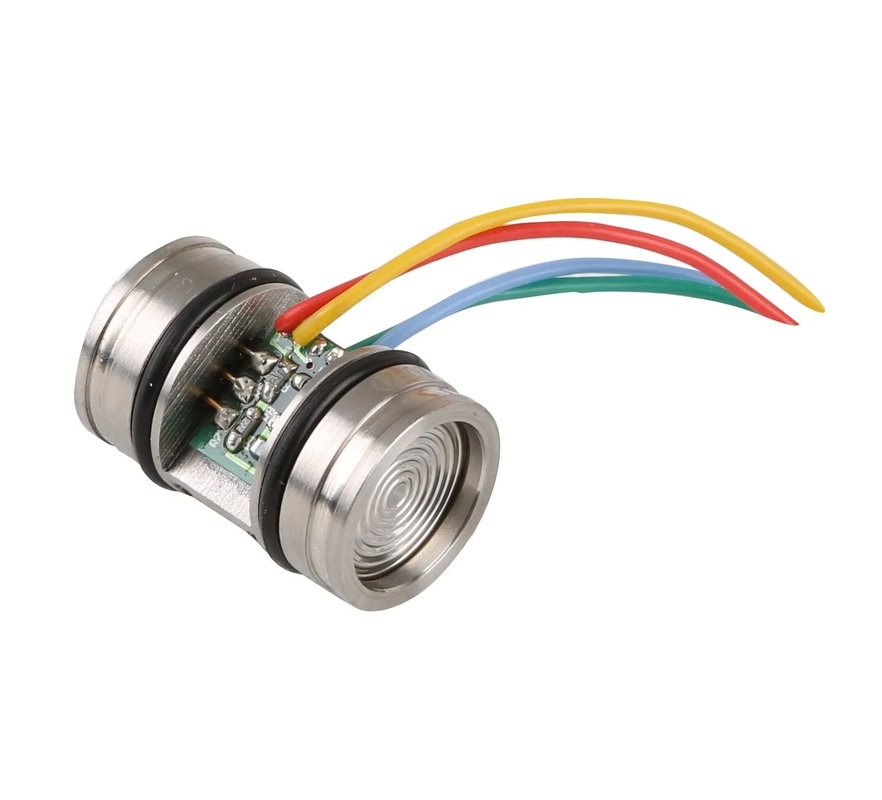

Baoji Hengtong Ht20V Sensor de pressão de silício difundido

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Informação Básica
Certificação: RoHS
Quantidade de ordem mínima: 5
Preço: 40
Melhor preço contacto
Informação detalhada
Modelo não.: HT20V Para: Transmissor de pressão de silício difuso
Tipo de sinal de saída: Tipo analógico Processo de produção: Integração
Material: Aço inoxidável Tipo de thread: não
Tipo de fiação: Quatro fios Meio de medição: Gás e líquidos
Classificação IP: IP65 Personalizado: Personalizado
Poder: 5-10VDC Saída: mV
Tipo de pressão: Pressão diferencial Comprimento: 29.6 mm
Pacote de Transporte: caixa Especificação: 29.5mm
Marca registrada: HengTong Origem: China
Código Hs: 9026209090 Capacidade de produção: 50000 PCS/ano
Destacar:

Sensor de pressão diferencial HT20V

,

Transmissor de pressão de silício piezorresistivo

,

Sensor de pressão de silício difuso

Descrição de produto

Baoji Hengtong HT20V Sensor de pressão de silício difundido piezoresistivo diferencial

Introdução:
O HT20V é um sensor de pressão diferencial que utiliza um sensor de pressão difusa altamente estávelO núcleo é constituído por um elemento de silício, revestido por um invólucro de aço inoxidável de 316 litros.O sensor funciona com uma fiabilidade excepcional.através de um diafragma de aço inoxidável e um óleo de silício selado, garantindo uma precisãoO chip sensível permanece isolado docontacto directo com o meio de medição, estabelecendo um estado totalmente sólidoA estrutura para medição precisa da pressão diferencial.O produto versátil é adequado para diversas aplicações que exigemmedição precisa da pressão diferencial
Características do produto:
  1. Desempenho estável e fiável
  2. Alta resistência à pressão estática
  3. Rentabilidade
Aplicações:
  1. Detecção de pressão diferencial
  2. Instrumentos de calibração de pressão
  3. Medição do nível do líquido
Performance elétrica:
  1. Fornecimento de energia: ≤10VDC
  2. Voltagem de saída de modo comum: 50% da entrada (típica)
  3. Impedância de entrada:4KΩ~20KΩ
  4. Impedância de saída:2.5KΩ~6KΩ
  5. Conexão elétrica: fio de alta temperatura de 100 mm.
Parâmetros de desempenho:
Faixa de medição 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
  Tipo Max. Unidade
Linearidade   ± 0.15 ± 0.3 % F.S.
Repetitividade  0.05 0.1 % F.S.
Histerese    0.05 0.1 % F.S.
Output de compensação zero   0 ± 1 0 ± 2 mV
Produção em escala total   ≤ 20 KPa 50 ± 1 50 ± 2 mV
≥ 35 kPa 100 ± 1 100 ± 2 mV
Temperatura de deslocamento zero. ≤ 20 KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temperatura de escala completa. ≤ 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temporário compensado. ≤ 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 4MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 %  F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Goma nitrílica ou goma fluorada
Meio de enchimento Óleo de silício
Peso ~ 45 g
Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC

Baoji Hengtong Ht20V Sensor de pressão de silício difundido 0
Baoji Hengtong Ht20V Sensor de pressão de silício difundido 1

Esboço Construção
Dimensão Baoji Hengtong Ht20V Sensor de pressão de silício difundido 2
NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas.

Conexão elétrica e compensação

Baoji Hengtong Ht20V Sensor de pressão de silício difundido 3


Exemplos de seleção
Baoji Hengtong Ht20V Sensor de pressão de silício difundido 4
Dicas de encomenda
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Empresa


Baoji Hengtong Ht20V Sensor de pressão de silício difundido 5
Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
