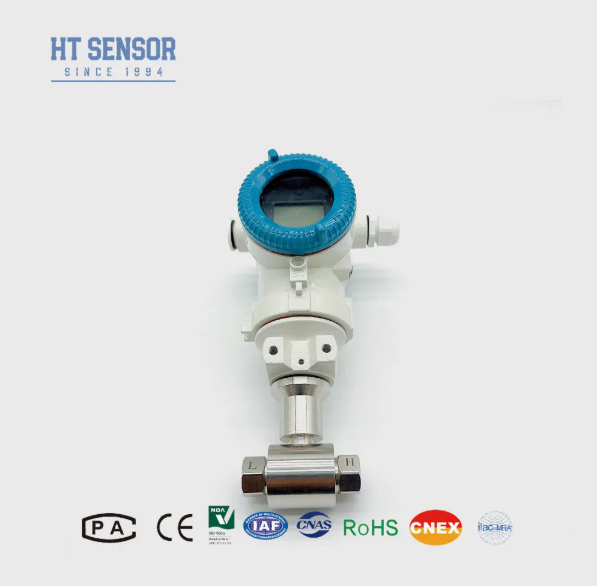

Transmissor de pressão diferencial LCD digital de liga de alumínio com ponte Wheatstone para aplicações industriais
Detalhes do produto
| Projeto: | Aceitar personalizado | Conector: | M12*1 |
|---|---|---|---|
| Recheado de óleo: | Óleo de silicone | Palavras -chave do produto: | sensores de pressão de ar automáticos |
| Tipo de fiação: | Quatro fios | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Selo: | EPDM, FPM, FKM | Fornecer: | 1.5mA |
| Conexão do processo: | Macho NPT de 1/2" | ||
| Destacar |
Transmissor de pressão diferencial de liga de alumínio,Transmissor de sensor de pressão LCD digital,Transmissor de pressão de silício difundido Wheatstone Bridge |
||
Descrição do produto
Sensor de diferença de pressão do líquido Transmissor
Transmissor de pressão diferencial BP93420DII
O transmissor de pressão diferencial BP93420DII utiliza um sensor de silício difuso piezoresistivo.O sinal de saída da ponte Wheatstone mantém uma excelente linearidade com a diferença de pressãoIdeal para a medição da pressão diferencial de gás e líquido nas indústrias do petróleo, química, energia e hidrologia.
- Construção de aço inoxidável para um design compacto e fácil instalação
- A compensação de temperatura rigorosa e o rastreamento do envelhecimento garantem um desempenho estável e fiável
- Opções flexíveis de interface elétrica: ligação por ligação ou ligação direta
- Medição da pressão diferencial para gases e líquidos em gasodutos de petróleo, químicos, eléctricos e hidrológicos
- Monitorização de processos industriais em petróleo, química, metalurgia, geração de energia e hidrologia
- Medição da pressão na tubulação e na câmara do forno
| Faixa de medição | 0-10KPa...~2MPa |
|---|---|
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios | |
| 0/1 ~ 5V 0.5~4.5V |
5VDC |
- Garantir a compatibilidade do meio medido com as partes de contacto do produto
- Instalar um colector de três válvulas entre o ponto de medição e o transmissor para um funcionamento fiável
- Interfaces de pressão de posição horizontalmente durante a instalação para minimizar o impacto da localização
- Especificar os requisitos especiais (vibração, impacto, EMI/RFI) ao encomendar
| BP93420XX | Transmissor de pressão |
|---|---|
| Código | Esboço Construção |
| DII | Transmissor de pressão diferencial |
| Faixa de medição | 0-10KPa...~2MPa |
| Código | Fornecimento de energia |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Outros |
| Código | Sinais de saída |
| S1 | 4 ~ 20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Código | Conexão de pressão |
| J1 | M20 × 1,5 Homem |
| J2 | G1/2 Homem |
| J3 | G1/4 Homem |
| J4 | 1/2 NPT Homem |
| J5 | Outros |
| Código | Conexão elétrica |
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Saída de cabo selado |
| B4 | Outros |
| Código | Tipo de pressão |
| D | Pressão diferencial |
