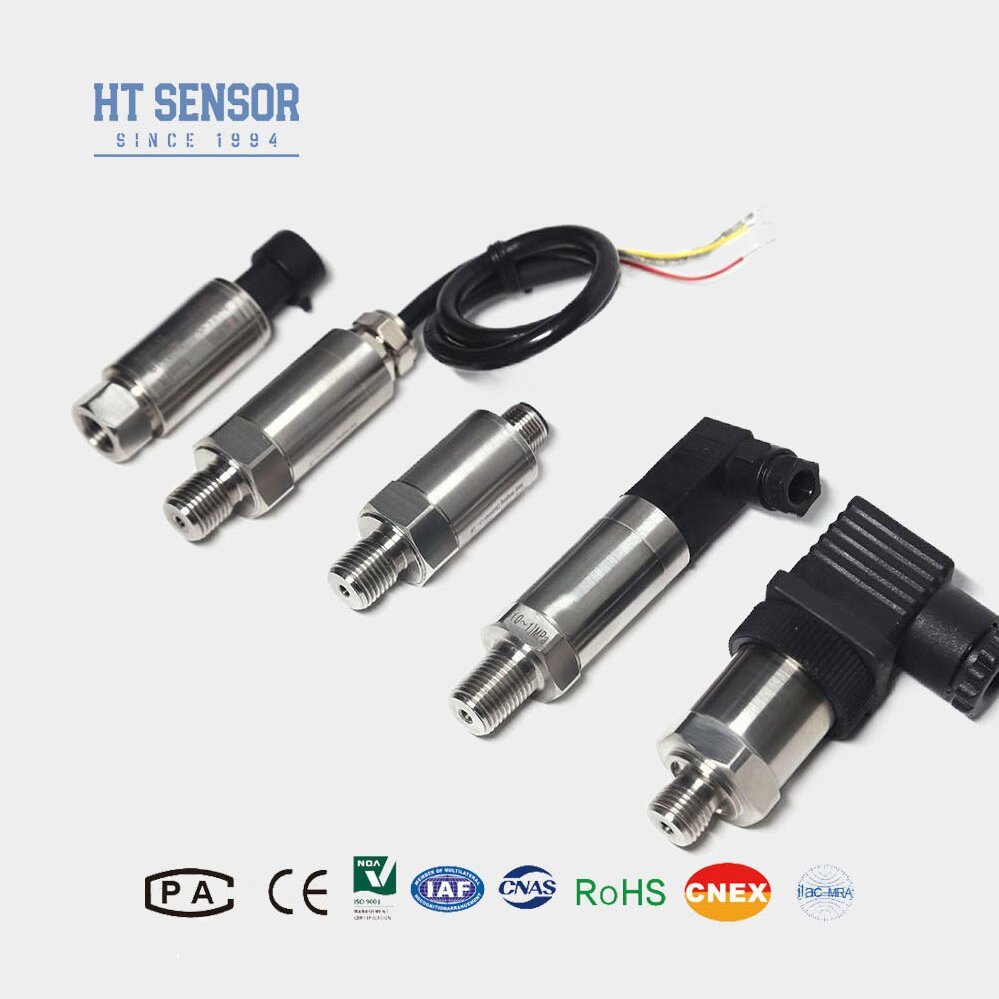

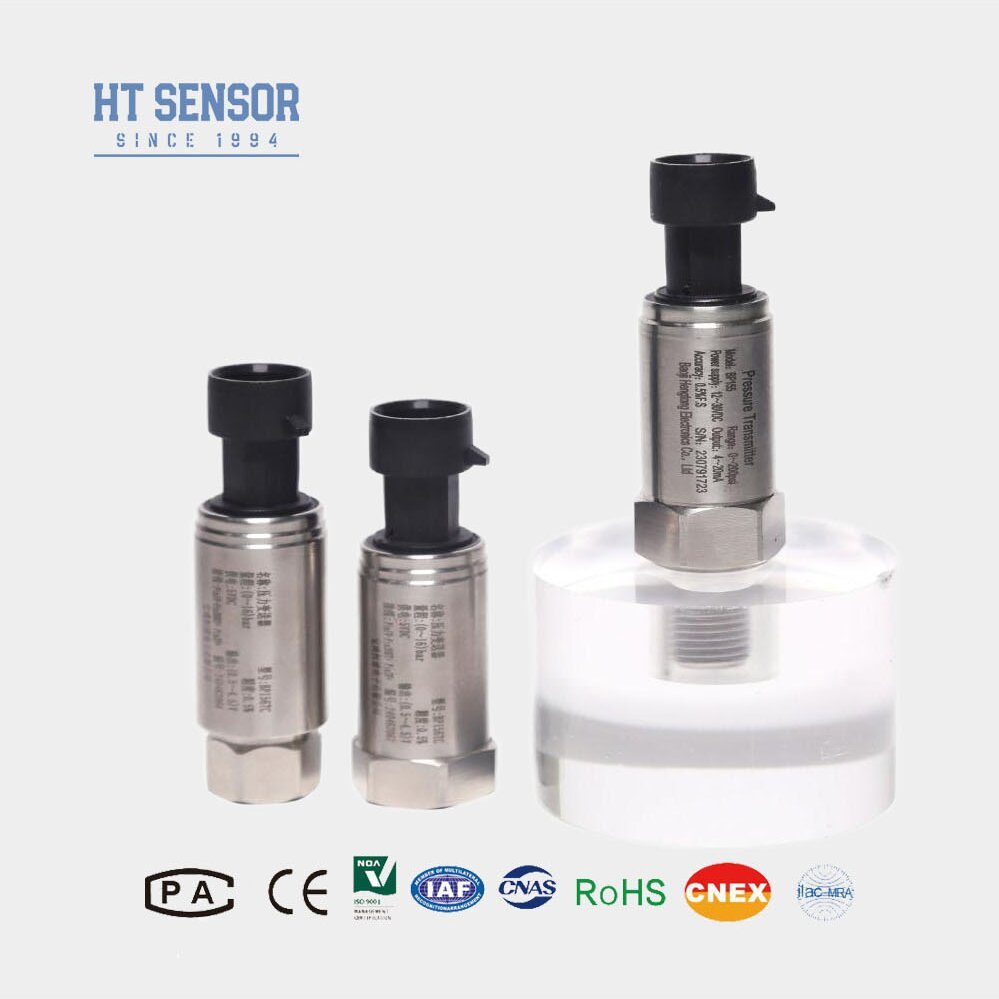

BP155 4-20mA Sensor de pressão 0,25% Precisão IP65 316L Aço inoxidável
Product Details
| Modelo No.: | BP155 | Meio de medição: | Gás |
|---|---|---|---|
| Grau de precisão: | 0,25% | Faixa de pressão: | 0kpa~10kpa...5MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material de moradia: | 316L | Estabilidade a longo prazo: | 00,1% F.S./ano |
| Material do diafragma: | 316L | Temperatura operacional: | -20ºC ~ 80ºC |
| Temperatura de armazenamento: | -40ºC ~ 120ºC | Sinal de saída: | 4 ~ 20Ma |
| Tensão de fornecimento: | 12 ~ 30VDC | Resposta de frequência: | 2.4kHz |
| Resistência ao isolamento: | 100mΩ 100VDC | ||
| Destacar |
Sensor de pressão 4-20mA com precisão de 0,25%,Sensor de pressão de aço inoxidável IP65 |
||
Product Description
O transmissor de pressão BP155 é uma solução rentável concebida especificamente para compressores de ar e equipamentos de refrigeração.Dispõe de um circuito de transmissão de alto desempenho desenvolvido internamenteEste transmissor compacto oferece forte resistência à humidade e excelentes capacidades de interferência anti-electromagnética.Os procedimentos rigorosos de ensaios e selecção do envelhecimento dos componentes e dos produtos acabados asseguram uma estabilidade, desempenho fiável.
- Ampla gama de medições com estrutura de aço inoxidável e diversas opções de interface de pressão
- Design compacto e leve para fácil instalação
- Configurações zero e em escala completa ajustáveis
- Medição de alta precisão com toda a construção de aço inoxidável
- Medição da pressão de gases e líquidos não corrosivos (compatível com aço inoxidável 316L)
- Aplicações na indústria marítima e da aviação
- Processos industriais, incluindo petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controlo hidráulico e pneumático
| Faixa de medição | 0kPa ~ 10kPa...5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidade e Histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V |
5VDC |
- Assegurar a compatibilidade média com as peças de contacto do produto
- Modelos à prova de explosão, excluindo os monitores digitais
- Para os modelos de ecrã LCD/LED, a fonte de alimentação deve ser ≥20VDC
- Instalar dispositivos de proteção contra raios e assegurar a devida ligação à terra
- Para temperaturas inferiores a -20oC, especificar o selo de anel O EPDM
- Comprimento padrão do cabo: 1,5 m (material de polietileno)
- Especificar os requisitos especiais (vibração, EMI, etc.) ao encomendar
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão | ||||||||
| Código | Esboço Construção | ||||||||

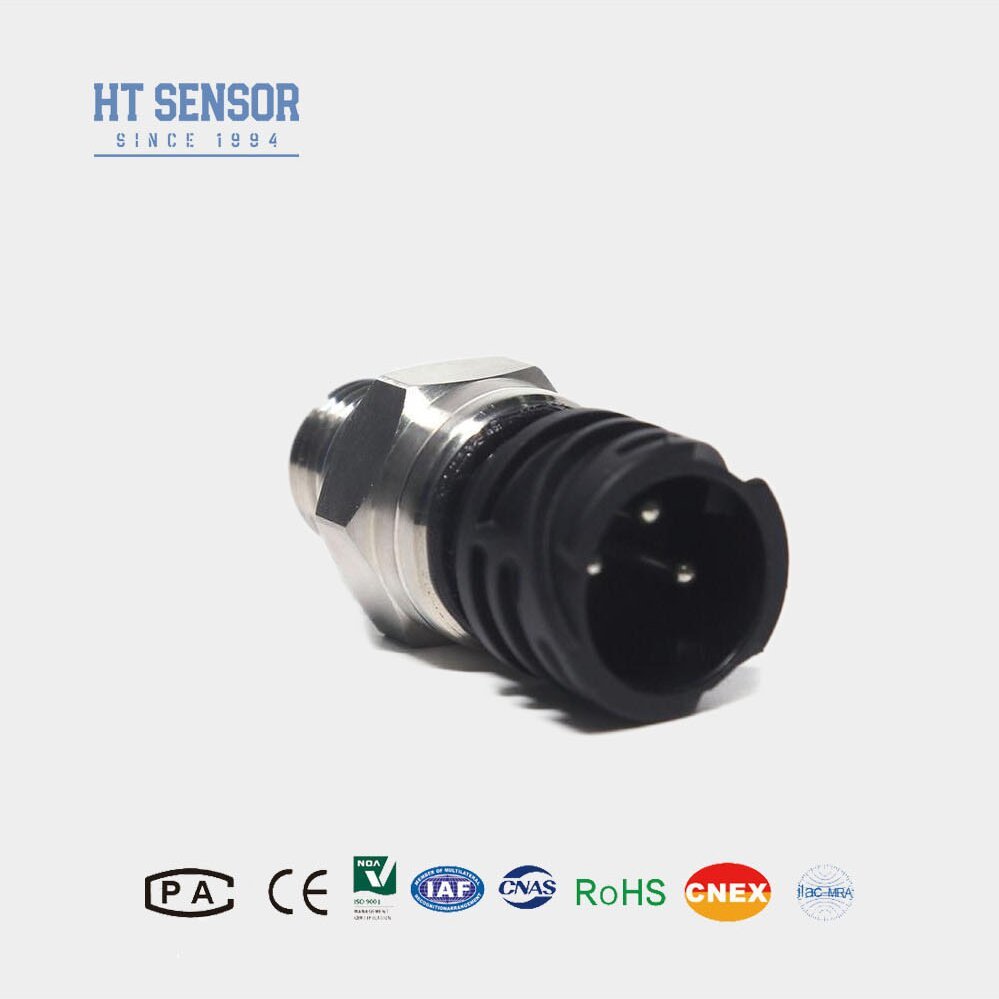

| 5 | Fecho de Packard | 6 | Conector M12*1 | ||||||
| 7 | Conector Mini DIN | 8 | Conector Hirschmann | ||||||
| Faixa de medição | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
