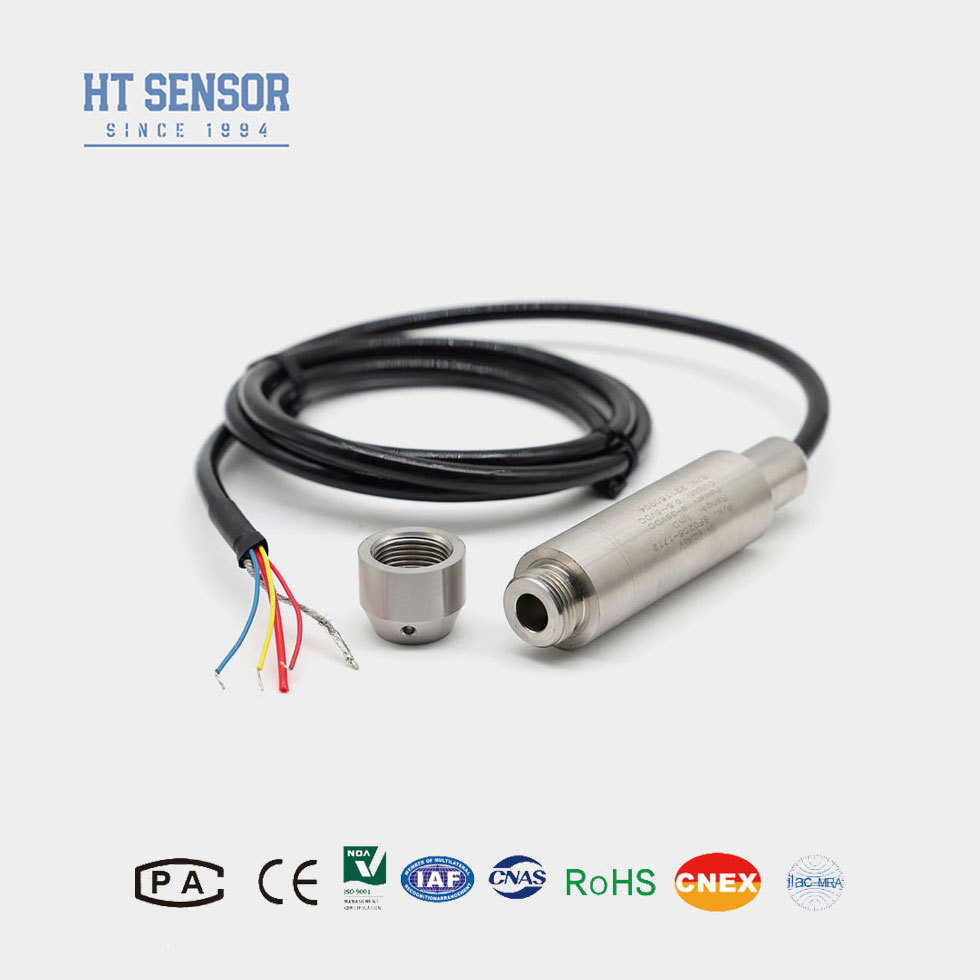

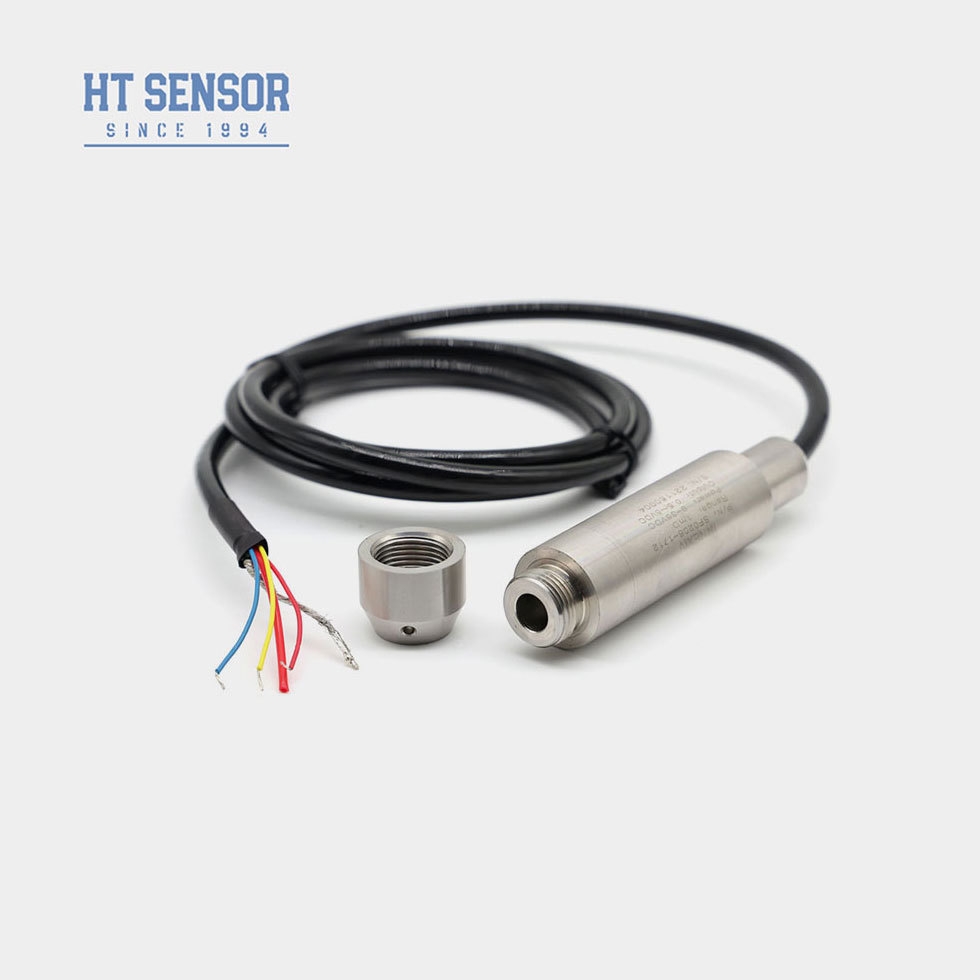

Transmissor de nível de água submersível com núcleo preenchido com óleo de isolamento pieoresistivo da série HT para medição precisa do nível
Product Details
| Faixa de pressão: | 0-1m-400 mH2O | Grau de precisão: | 00,25%,00,5% |
|---|---|---|---|
| Classificação IP: | IP68 | Peso líquido: | 0,3 kg |
| Material do diafragma: | 316L Aço inoxidável | Material de moradia: | 304S.S. |
| Sinal de saída: | 4-20mA | Fonte de energia: | 24VDC |
| Faixa de medição: | 0 ~ 10m… 400m | Capacidade de sobrecarga: | ≤ 2x intervalo |
| Repetibilidade: | ± 0,03% (tip.) ± 0,05% FS (máx.) | Temperatura operacional: | -20°C a 80°C |
| Temperatura de armazenamento: | -30 ~ 100ºC | Resistência ao isolamento: | > = 100mΩ@100VDC |
| Classificação à prova de explosão: | ExiaIICT6 | ||
| Destacar |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
- Medição da sonda de imersão para facilitar a instalação
- Diferentes opções de sinal de saída
- Marcação à prova de explosão: ExiaIICT6
- Taxa de proteção elevada: IP68
- Opções de cabo PE ou PU
- Compatível com 316LSS e líquidos não corrosivos
- Monitorização dos níveis de água nos esgotos, nas águas industriais/municipais, em tanques, poços, rios, águas do mar e lagos
- Medição dos níveis de combustível nos tanques de diesel e de combustível
| Faixa de medição | 0~10m... 400m |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios | |
| 0/1 ~ 5V | 5VDC | |
| 0/1 ~ 10V | ||
| 0.5~4.5V | ||
| Protocolo de comunicação RS485 |
- Assegurar a compatibilidade do meio de medição com os componentes do produto
- Especificar a densidade do meio medido
- Para ambientes com fortes interferências eletromagnéticas/RF, fornecer pormenores
- Instalar dispositivos de proteção contra raios e assegurar a devida ligação à terra
| Código | Descrição |
|---|---|
| BH93420 | Transmissor de pressão |
| Eu... | Distância de medição: 0~10m...400m |
| D1 | Fornecimento de energia: 24VDC |
| D2 | Fornecimento de energia: 5VDC |
| D3 | Fornecedores de energia: Outros |
| S1 | Sinais de saída: 4~20mADC |
| S2 | Signalização de saída: 1~5VDC |
| S3 | Signalização de saída: 0~5VDC |
| S4 | Signalização de saída: 0~10mADC |
| S5 | Signalização de saída: 0~20mADC |
| S6 | Signalização de saída: 0~10VDC |
| S7 | Signalização de saída: 0,5 a 4,5 VDC |
| S8 | Sinal de saída: RS485 |
| G | Tipo de pressão: pressão de medição |
| A | Tipo de pressão: pressão absoluta |
| S | Tipo de pressão: pressão de referência selada |
| 01 | Material: aço inoxidável 304 |
| 02 | Material: aço inoxidável 316L |
| C1 | Material do cabo: PE |
| C2 | Material do cabo: PU |
