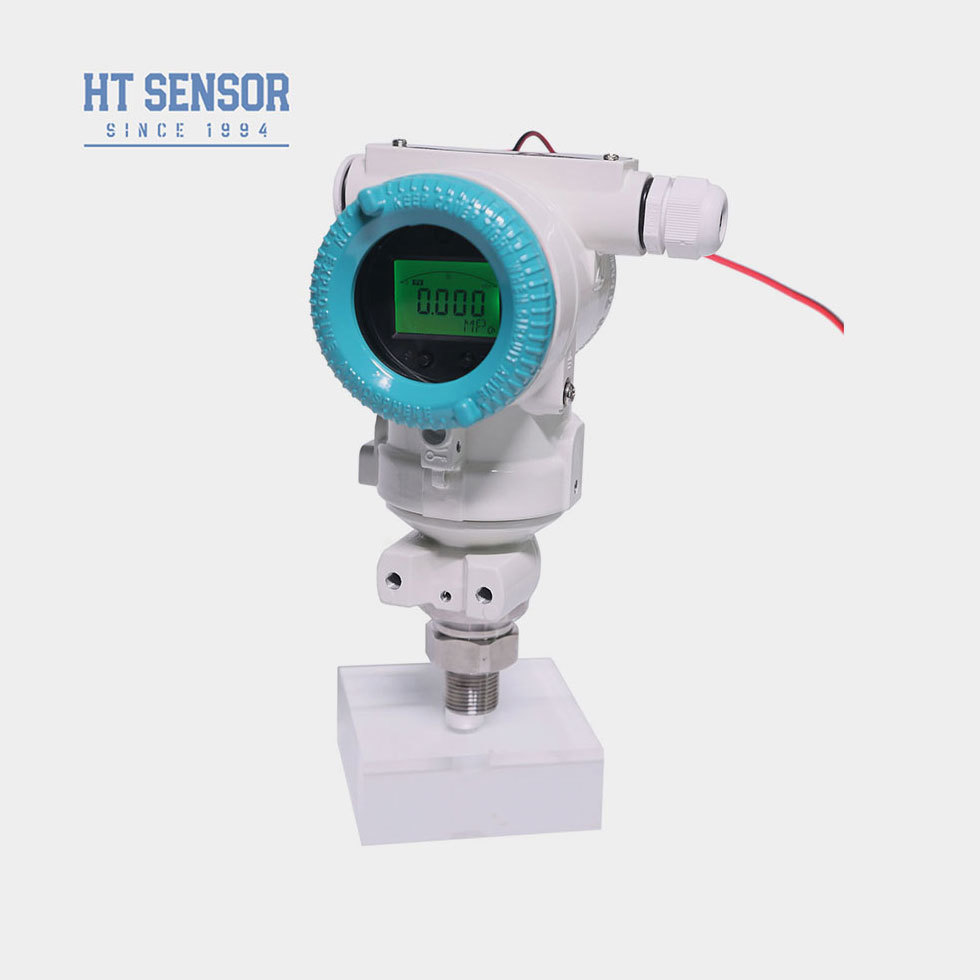

Transmissor de Pressão Digital BP93420-III 0-100MPa IP65
Product Details
| Modelo no.: | BP93420-III | Meio de medição: | Líquido |
|---|---|---|---|
| Grau de precisão: | 0,5% | Faixa de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material de moradia: | 316L | Resposta de frequência: | 2.4kHz |
| Peso: | ~ 1,2 kg | Sobrecarga: | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC: | ± 0,25% (típico) ± 0,5% (máximo) | Estabilidade a longo prazo: | ± 0,1%FS/ano (típico) ± 0,2%FS/ano (máximo) |
| Temperatura operacional: | -20ºC ~ 80ºC | Temperatura de armazenamento: | -40ºC ~ 120ºC |
| Resistência ao isolamento: | 100mΩ 100VDC | ||
| Destacar |
Transmissor de Pressão Digital 0-100MPa,Sensor de Pressão Industrial IP65,Transmissor de pressão com garantia |
||
Product Description
O transmissor de pressão BP93420III utiliza a tecnologia de núcleo isolado piezoresistivo de silício da série HT para medição de sinal. O circuito de processamento de sinal converte os sinais do sensor em sinais de saída padrão. Testes rigorosos e triagem de envelhecimento dos componentes garantem um desempenho estável e confiável com forte capacidade anti-interferência.
- Ampla faixa de medição com múltiplas opções de interface de pressão e proteção IP65
- Sinais de saída ajustáveis com capacidade de exibição
- Ajuste de ponto zero e escala total
- Núcleo do sensor de pressão piezoresistivo de silício difuso de alta precisão
- Medição de gases e líquidos não corrosivos em sistemas de aço inoxidável 316L
- Indústrias de petróleo, química, metalúrgica, energia e hidrológica
- Medição de pressão em ambientes industriais externos agressivos
- Sistemas de controle hidráulico e pneumático
| Parâmetro | Especificação |
|---|---|
| Faixa de Medição | -100kPa...0kPa ~10kPa...100MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | ≤±0,1%FS |
| Histerese | ≤±0,1%FS |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano(Típico) ±0,2%F.S/Ano(Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | Alumínio fundido |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha fluorada |
| Peso | ~1,2kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| Protocolo de Comunicação RS485 | 3.6~30V / Bateria | 4 fios |
- Garantir a compatibilidade do meio com as peças de contato do produto
- Modelos à prova de explosão excluem cabeças de display digital
- Transmissores com displays LCD/LED requerem fonte de alimentação ≥20VDC
- Instalar dispositivos de proteção contra raios e garantir o aterramento adequado
- Para temperaturas abaixo de -20ºC, especifique vedações O-ring de EPDM
- Comprimento do cabo padrão: 1,5m (material de polietileno)
- Especifique requisitos especiais (vibração, EMI/RFI, etc.) nos pedidos
| Código | Construção do Contorno |
|---|---|
| IB | Transmissor de Pressão Geral |
| IX | Transmissor de Pressão com Display |
| IE | Transmissor de Pressão de Aviação Resistente a Choques |
| IIC/III | Transmissor de Pressão Geral/Display Industrial |
| IF | Transmissor de Pressão à Prova de Umidade |
| IIE/IIIE | Transmissor de Pressão Geral/Display |
| IN | Transmissor de Pressão Dedicado para Ar Condicionado |
| IC | Transmissor de Pressão de Alta Temperatura |
| IQ/IQT | Transmissor de Pressão de Diafragma Grande/Alta Temperatura |
Faixa de Medição: -100kPa...0kPa ~ 35kPa...3.5MPa (0-X)Kpa ou MPa (X indica a faixa de medição real)
| Código | Fonte de Alimentação |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Outro |
| Código | Sinal de Saída |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexão de Pressão |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Outro |
| Código | Conexão Elétrica |
|---|---|
| B1 | Hirschmann |
| B2 | Plugue PG7 |
| B3 | Saída de Cabo Selada |
| B4 | Carcaça Industrial 2088 |
| B5 | Carcaça Industrial 2088 com Display |
| B6 | Outro |
| Código | Tipo de Pressão |
|---|---|
| G | Pressão Manométrica |
| A | Pressão Absoluta |
| S | Pressão de Referência Selada |
