G1 Transdutor de pressão do diafragma de descarga Sensor de pressão do diafragma de silício
Product Details
| Modelo no.: | BPHT241 | Personalizado: | Personalizado |
|---|---|---|---|
| Classificação de proteção: | IP65 | Peso: | ~ 0,3 kg |
| Material de moradia: | 316L ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificação: | Sensor de pressão de silício |
| Origem: | Baoji, China | Código HS: | 9026201090 |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Meio de medição: | Ar e líquido |
| Grau de precisão: | 0,5% | Faixa de pressão: | -100kpa ... 0kpa ~ 35kpa ... 20mpa |
| Fio: | G1 | ||
| Destacar |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
Product Description

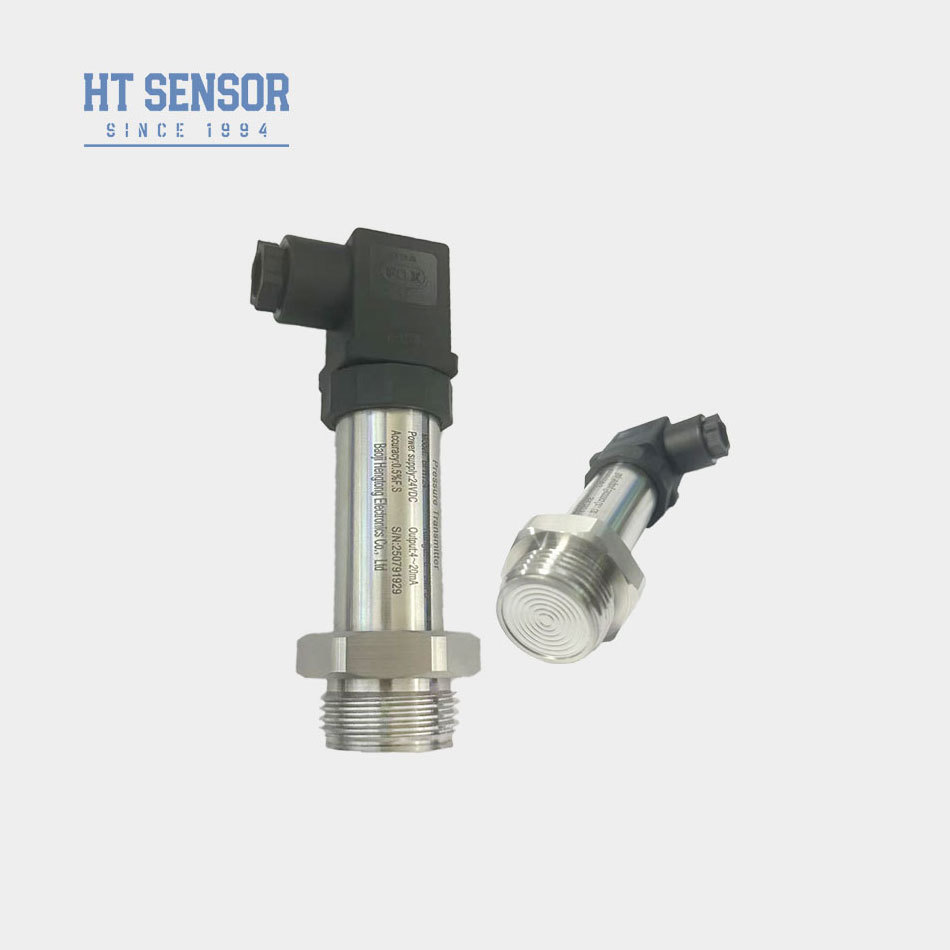

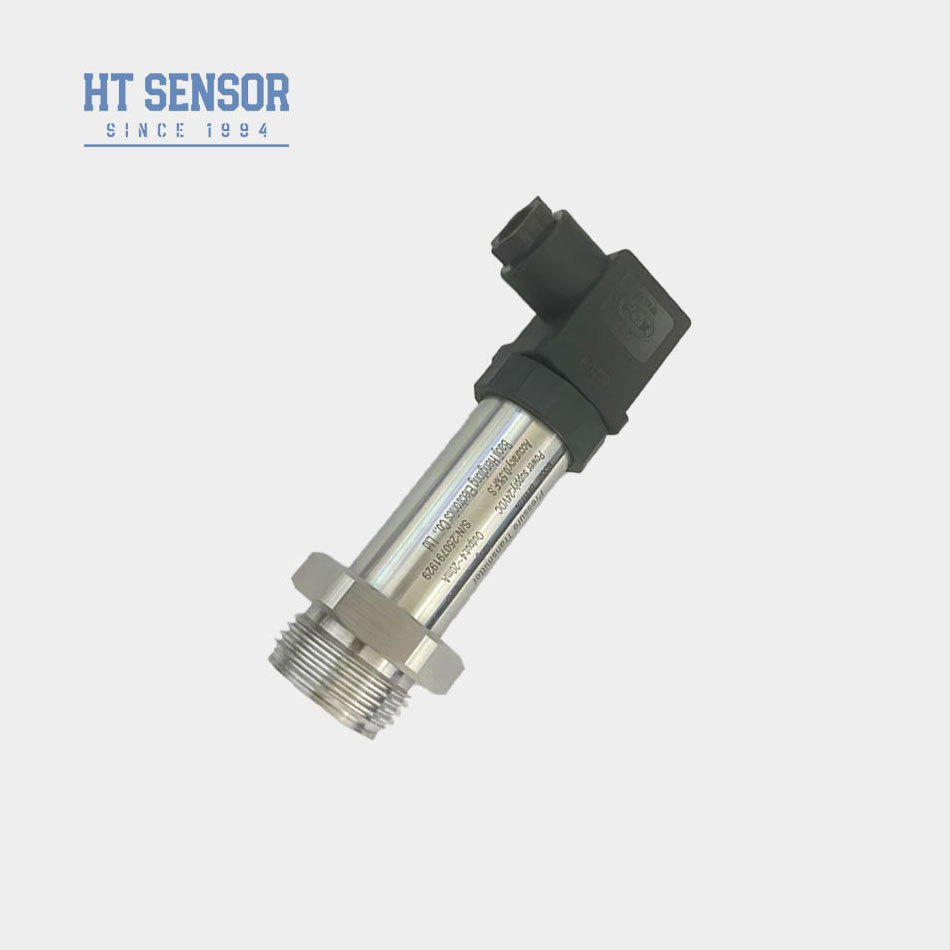

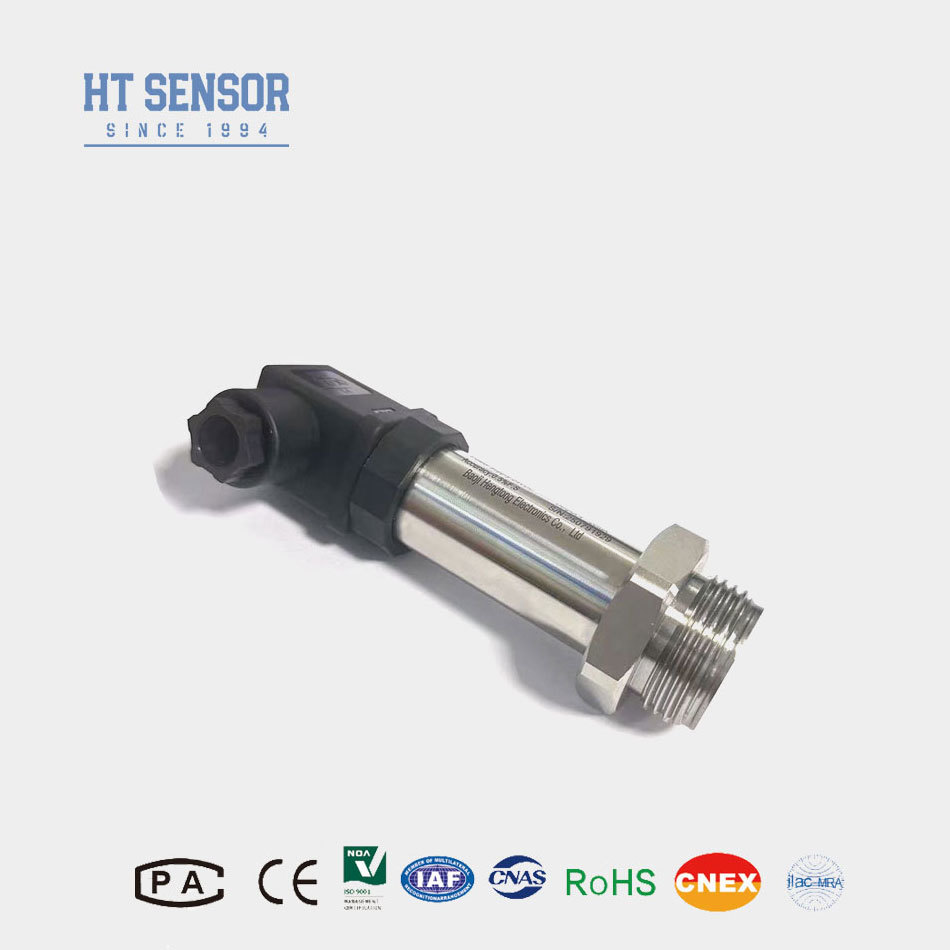

Transmissor de Pressão com Diafragma Rasante BPHT241
Introdução:
O transmissor de pressão com diafragma rasante BPHT241 utiliza o núcleo isolado de resistência à pressão de silício com diafragma rasante grande da série HT como elemento de medição de sinal. O circuito de processamento de sinal está localizado dentro de uma carcaça de aço inoxidável, convertendo o sinal do sensor em um sinal de saída padrão. Este transmissor de pressão é usado principalmente em locais onde são necessárias condições sanitárias elevadas, garantindo medições de pressão confiáveis e precisas em ambientes higiênicos.
Características do Produto:
1. Interface de pressão G1
2. Projetado para aplicações higiênicas para evitar incrustações médias
3. Alta precisão com estrutura totalmente em aço inoxidável
4. Fácil de limpar.
Aplicações:
1. Adequado para medir gases e líquidos não corrosivos com 316L
2. Ideal para proteção ambiental e indústrias químicas
3. Usado nas indústrias naval e aeronáutica
4. Bem adequado para uso nas indústrias médica, biofarmacêutica e de higiene alimentar indústrias.
| Parâmetros de Desempenho | |
| Faixa de Medição | 0~35Kpa…~20MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | 0,1%FS |
| Histerese | 0,1%FS |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano(Típico) ±0,2%F.S/Ano(Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | -20-70ºC(≤10mpa,personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha fluorada |
| Peso | ~0,25kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de Comunicação RS485 | 3.6~30V / Bateria | 4 fios |
| Exemplos de Seleção |
| Dicas de Pedido |
1. Ao selecionar o produto, certifique-se de que o meio a ser medido seja compatível com as peças de contato do produto.
2. Ao fazer um pedido, observe que os produtos à prova de explosão não incluem cabeças de exibição digital.
3. Ao solicitar transmissores com uma cabeça de exibição LCD ou LED, a fonte de alimentação para o transmissor não deve ser inferior a 20VDC.
4. Para garantir a operação confiável do produto, recomenda-se que os usuários instalem dispositivos de proteção contra raios no local e garantam que o produto e a fonte de alimentação estejam devidamente aterrados.
5. A faixa de temperatura de trabalho nominal do O-ring de borracha fluorada é de -20ºC a 250ºC. Quando a temperatura de operação do produto estiver abaixo de -20ºC, é necessário escolher uma vedação de O-ring EPDM.
6. O comprimento do cabo padrão é de 1,5m, disponível em três materiais. Se não for especificado, será fornecido com material de cabo de polietileno. Se você precisar de um material de cabo diferente, especifique-o no pedido.
7. Para requisitos especiais, como vibração forte, força de impacto instantânea, forte interferência eletromagnética ou de radiofrequência, informe nossa empresa e especifique-os no pedido.
