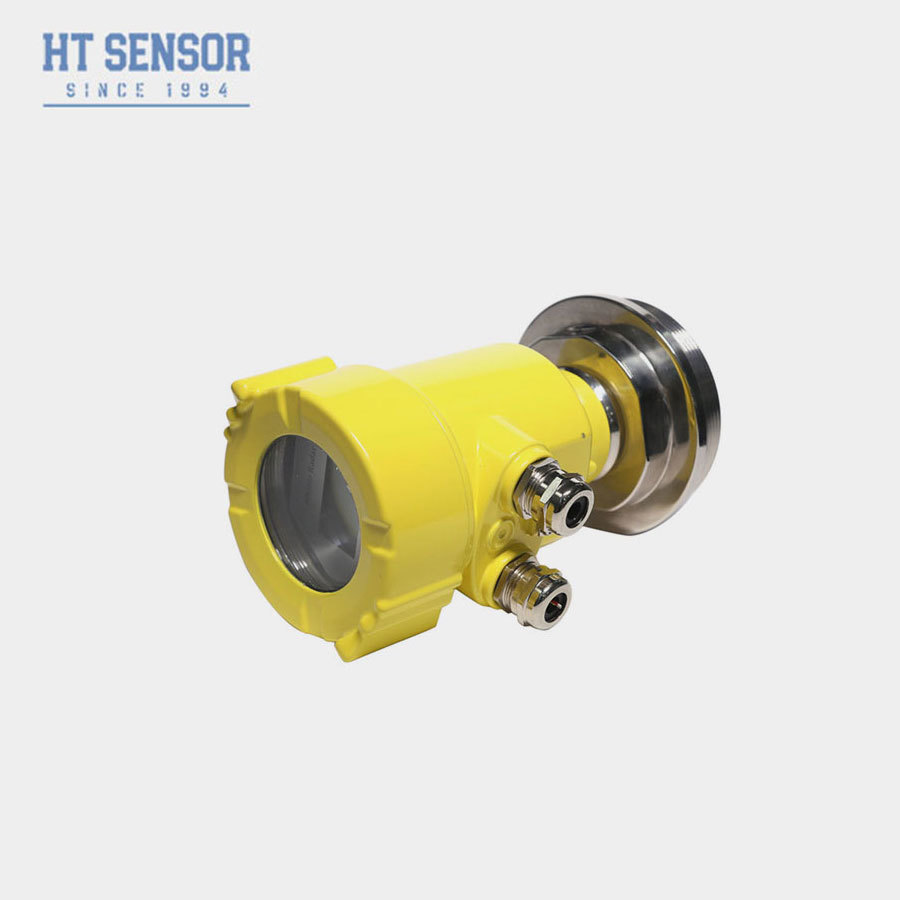

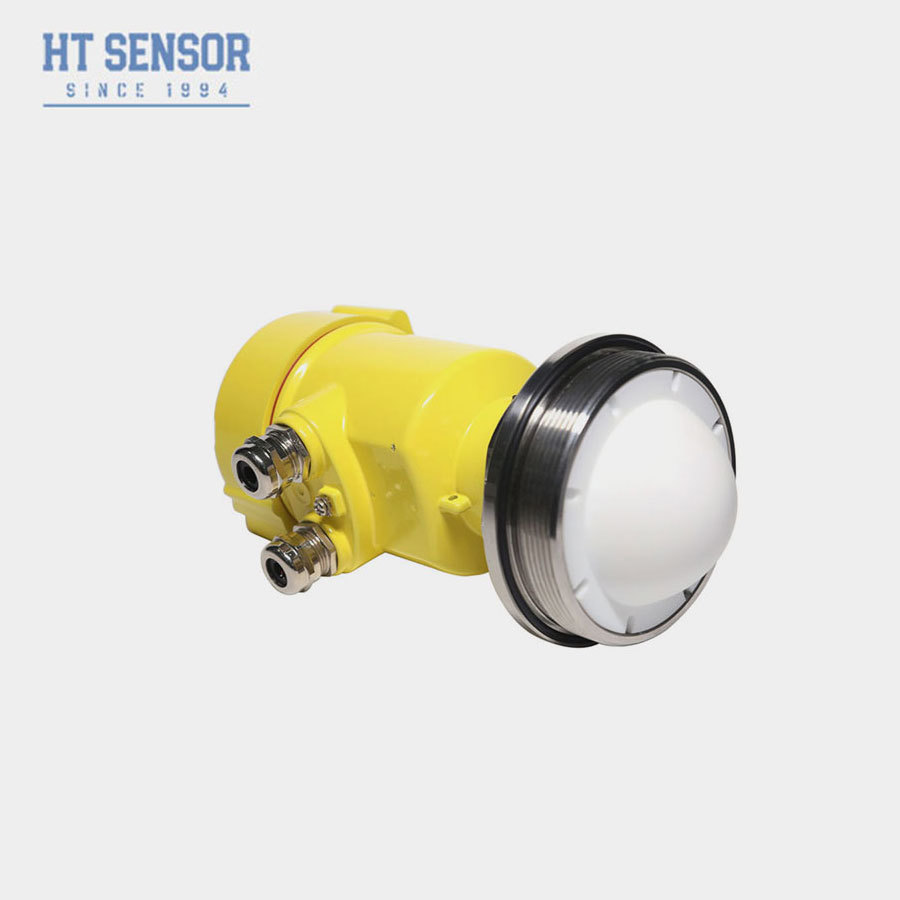

Medidor de nível de radar 80G
A produção inclui:
Os produtos de radar de onda contínua modulada por frequência (FMCW) de 76-81 GHz suportam aplicações de quatro fios e dois fios.e o ponto cego é tão pequeno quanto 10 cmDevido à sua maior frequência de funcionamento e comprimento de onda mais curto, é particularmente adequado para aplicações sólidas.Oferece vantagens únicas em ambientes de alta poluição e temperaturas elevadas (até +200°C)O instrumento oferece opções de montagem com flange ou rosca, tornando a instalação simples e conveniente.
Vantagens:
Com base no chip de RF de onda milimétrica CMOS auto-desenvolvido, uma arquitetura de RF mais compacta, maior SNR e menor zona cega são realizadas.
A largura de banda de trabalho de 5 GHz permite que o produto tenha uma maior resolução de medição e precisão de medição.
O ângulo mais estreito do feixe de antena é de 3°, as interferências no ambiente de instalação têm menos impacto no instrumento e a instalação é mais conveniente.
O comprimento de onda mais curto tem melhores características de reflexão na superfície sólida, por isso não precisa usar uma flange universal especial para apontar.
Suporta a depuração Bluetooth do telefone móvel para facilitar o trabalho de manutenção do pessoal de campo.
Técnico:
Instalação:
Há dois pontos a prestar atenção na instalação: apontar para o nível do material alvo e tentar assegurar a incidência vertical do nível do material; evitar o falso eco.Ver as seguintes condições de trabalho típicas.
Certifique-se de que não existem obstáculos no alcance do feixe, tais como escadas e degraus.
Diagrama esquemático da posição de instalação do instrumento
O instrumento deve ser instalado a uma distância mínima de 20 cm da parede do recipiente, caso contrário, é provável que produza leituras incorretas.
Instalar pelo menos a 20 cm da parede do recipiente
A instalação do instrumento deve assegurar que o feixe de antena evite a porta de alimentação, tal como mostrado na figura
O feixe de antena evita a porta de alimentação
O recipiente cônico deve assegurar que o feixe seja dirigido directamente para o fundo do reservatório, caso contrário os resultados das medições no fundo do reservatório poderão ser imprecisos.
O reservatório cônico deve assegurar que o feixe seja dirigido directamente para o fundo do reservatório.
Cablagem do produto
Diagrama de fiação de produtos de dois fios com caixa de câmara única e fonte de alimentação 24VDC
Diagrama esquemático dos produtos de dois fios
Diagrama de fiação de uma caixa de uma única câmara com fonte de alimentação 24VDC (4-20mA) produto de quatro fios
Na aplicação do sistema de quatro fios, além do terminal de alimentação de 24v, 4-20mA analógico é um separado dois terminais
Diagrama de fiação de uma caixa de câmara única com fonte de alimentação 24VDC (RS485) e produtos de quatro fios
Na aplicação do sistema de quatro fios, além do terminal de alimentação de 24v, o analógico RS485 é um terminal separado de dois
Diagrama de fiação de uma casca de duas câmaras com fonte de alimentação AC de 220 V (4-20mA) e produtos de quatro fios
Na aplicação do sistema de quatro fios, quando 4-20mA não é de saída, 3 e 4 são encurtados
