Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais

Informação Básica
Place of Origin: China
Marca: HT
Model Number: HT 80G
Documento: 80G radar level meter.pdf
Minimum Order Quantity: 1
Preço: 1200
Packaging Details: carton
Delivery Time: 15days
Payment Terms: T/T
Supply Ability: 100per /month
Descrição de produto

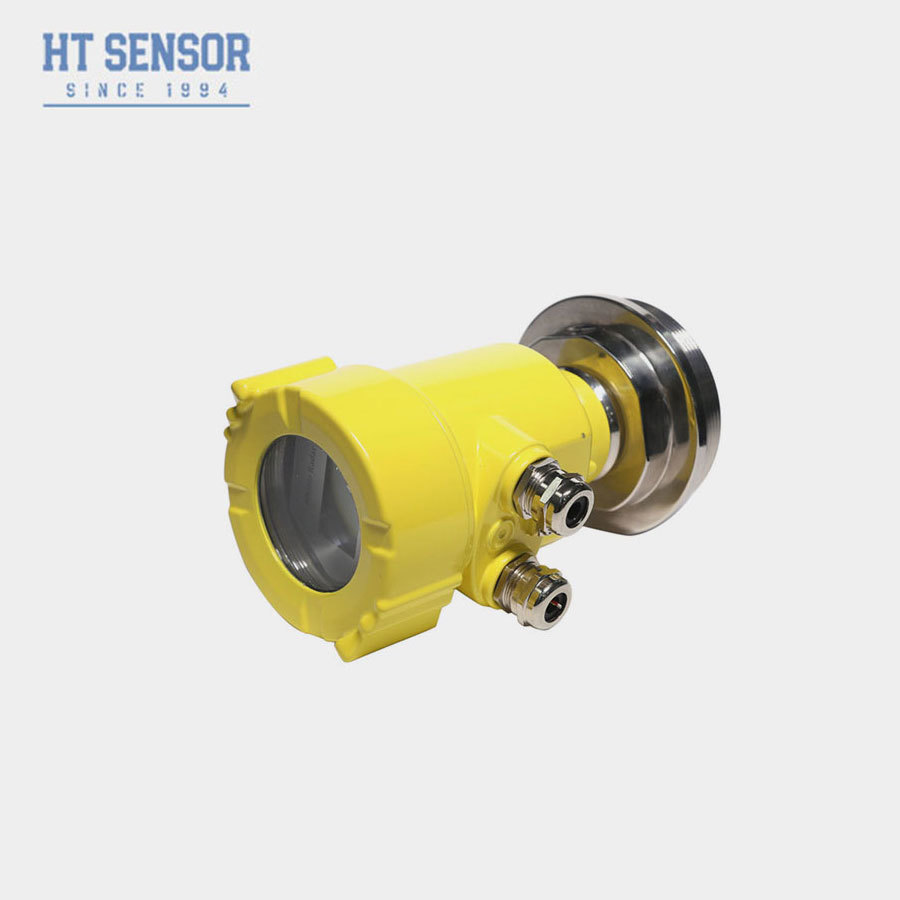

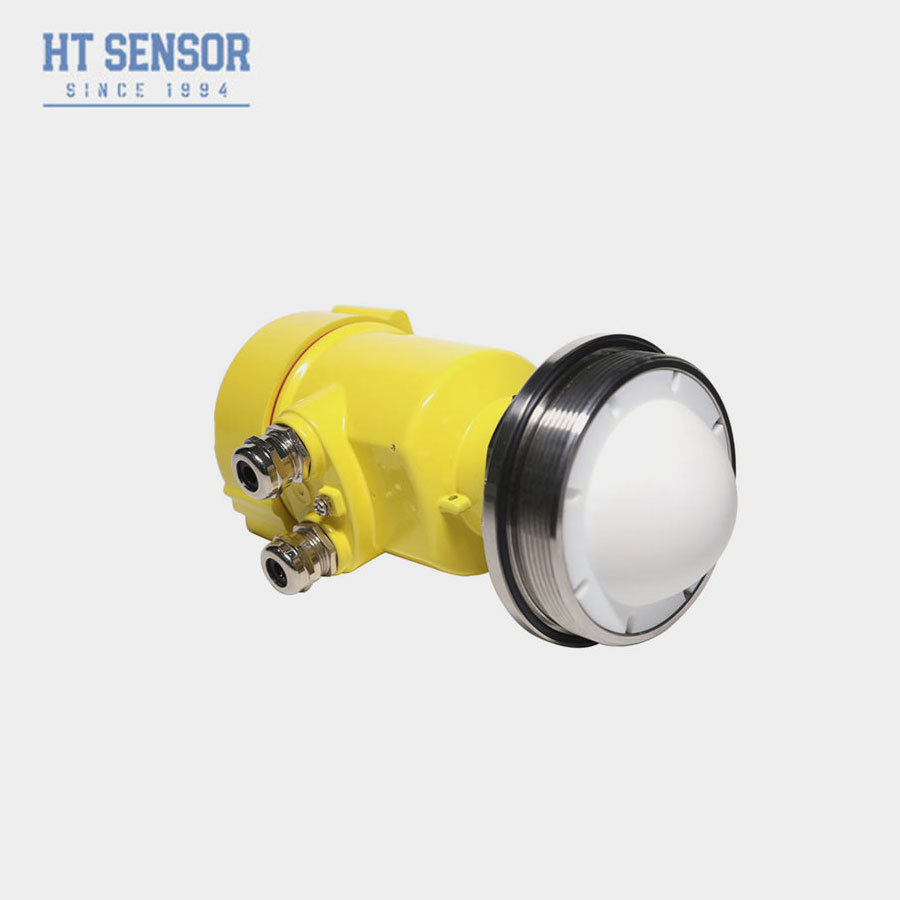

                                                                                                   Medidor de nível de radar 80G

 Introdução da produção:

     Os produtos de radar de Onda Contínua Modulada em Frequência (FMCW) de 76-81 GHz suportam aplicações de quatro e dois fios. Com vários modelos, a faixa máxima pode atingir 120m, e o ponto cego é tão pequeno quanto 10 cm. Devido à sua frequência operacional mais alta e comprimento de onda mais curto, é particularmente adequado para aplicações em sólidos. Ao emitir e receber ondas eletromagnéticas através de uma lente, oferece vantagens únicas em ambientes com alta poeira e temperaturas extremas (até +200℃). O instrumento oferece opções de montagem por flange ou rosca, tornando a instalação simples e conveniente.



 Vantagens:

     Com base no chip de RF de onda milimétrica CMOS desenvolvido internamente, uma arquitetura de RF mais compacta, maior SNR e zona cega menor são realizadas.

    A largura de banda de trabalho de 5 GHz permite que o produto tenha maior resolução de medição e precisão de medição.

    O ângulo de feixe de antena mais estreito é de 3°, a interferência no ambiente de instalação tem menos impacto no instrumento, e a instalação é mais conveniente.

    O comprimento de onda mais curto tem melhores características de reflexão na superfície sólida, portanto, não é necessário usar um flange universal especial para direcionamento.

    Suporta depuração Bluetooth do telefone celular para facilitar o trabalho de manutenção do pessoal de campo.



Técnico:

Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais 0

 Instalação:

    Existem dois pontos a serem observados na instalação: aponte para o nível do material alvo e tente garantir a incidência vertical do nível do material; evite ecos falsos. Veja as seguintes condições típicas de trabalho.

    Certifique-se de que não haja obstruções dentro da faixa do feixe, como escadas e degraus.


   Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais 1

                                                   Diagrama esquemático da posição de instalação do instrumento


O instrumento deve ser instalado a pelo menos 20 cm da parede do recipiente, caso contrário, é provável que produza leituras incorretas

Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais 2 Instale a pelo menos 20 cm da parede do recipiente


A instalação do instrumento deve garantir que o feixe da antena evite a porta de alimentação, conforme mostrado na figura

Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais 3 Feixe da antena evita a porta de alimentação

O recipiente cônico deve garantir que o feixe seja direcionado diretamente para o fundo do tanque, caso contrário, os resultados da medição no fundo do tanque podem ser imprecisos

Sensor de transmissão de pressão de alta precisão com alcance máximo de 120 m para aplicações industriais 4


O tanque cônico deve garantir que o feixe seja direcionado diretamente para o fundo do tanque
