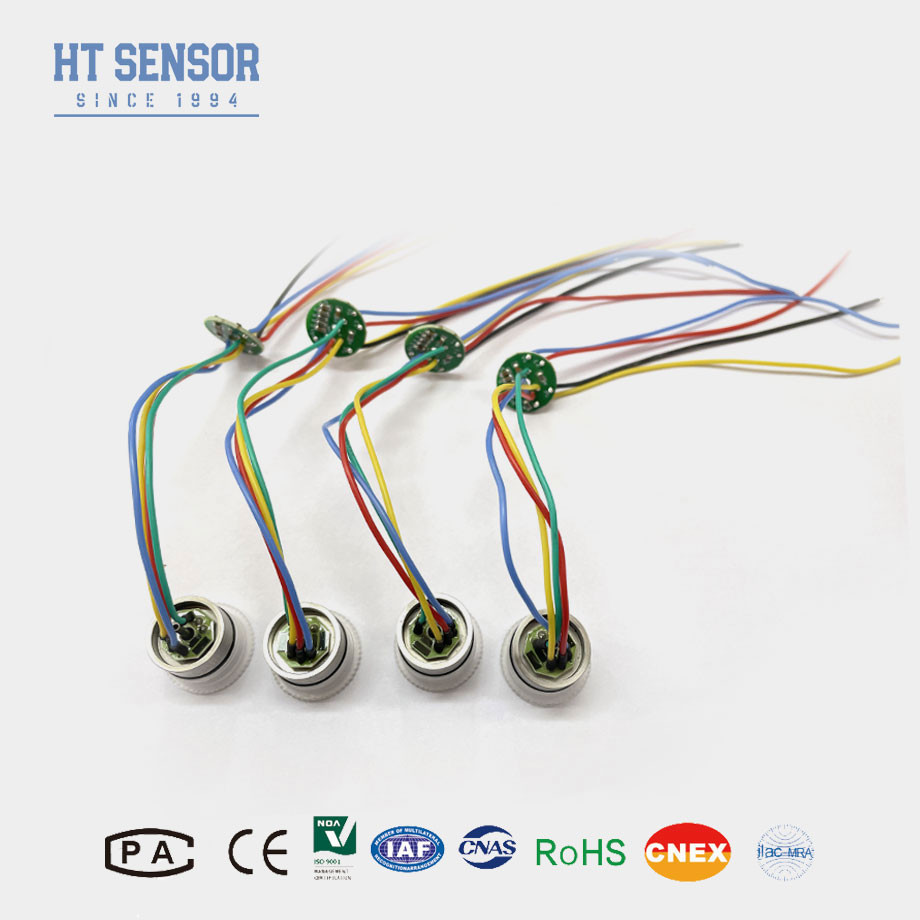

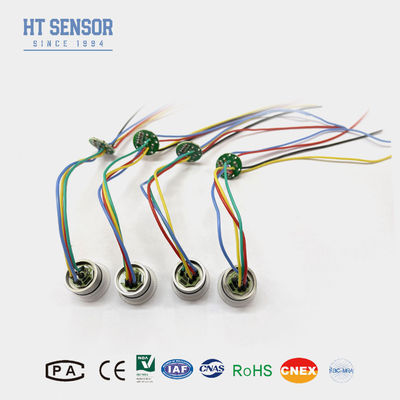

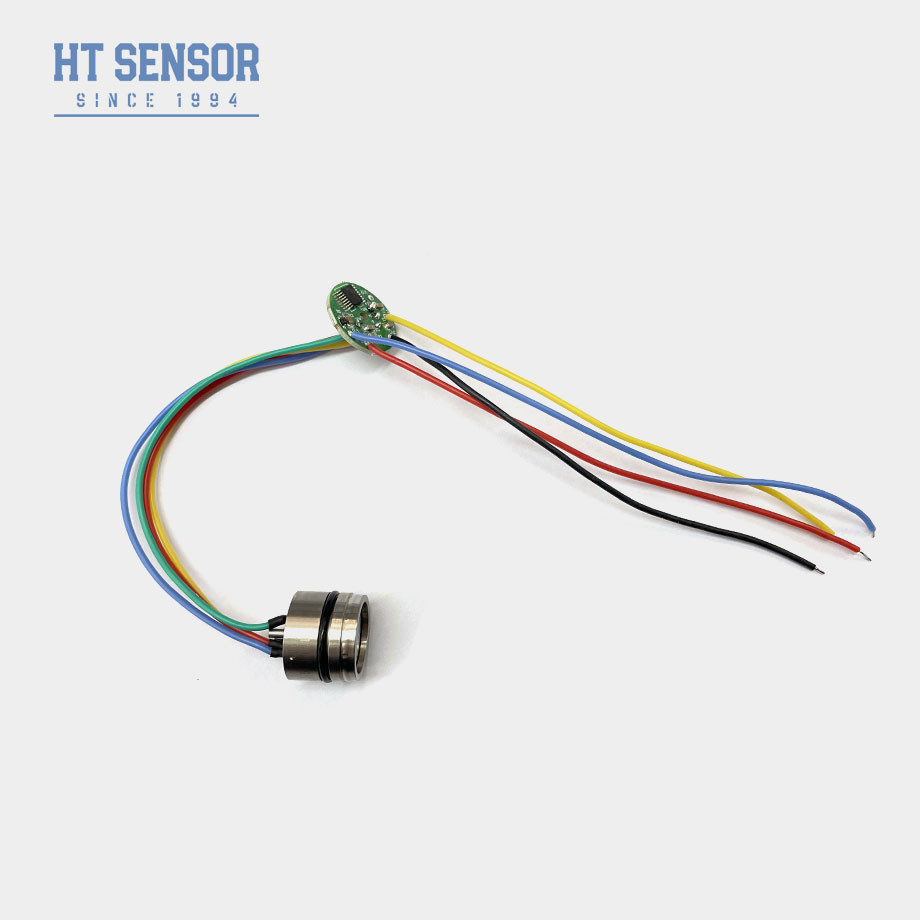

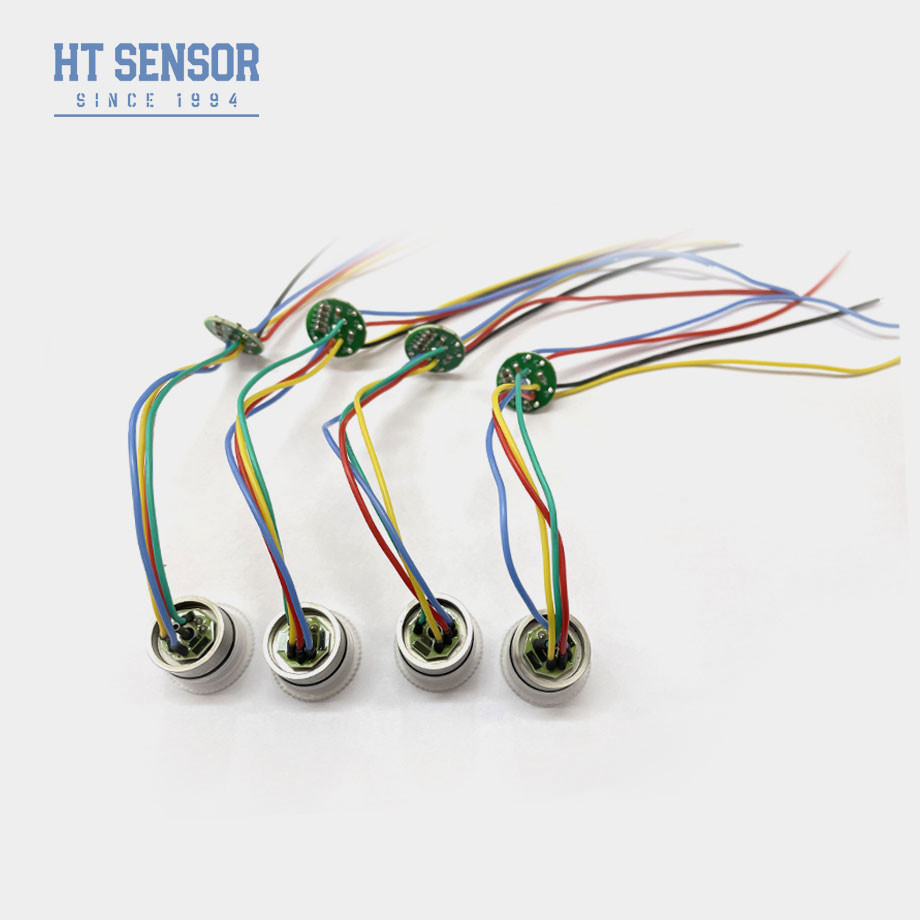

Sensor de pressão de silício difuso de 19 mm Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.É um dispositivo baseado em semicondutores que converte pressão mecânica em um sinal elétrico alavancando o efeito piezorresistivo no silícioÉ amplamente utilizado em aplicações industriais, automotivas, médicas e de consumo devido à sua alta sensibilidade, potencial de miniaturização e custo-eficácia.
Características do produtoSensor de pressão de silício:
- Alta sensibilidade: detecta pequenas alterações de pressão (por exemplo, < 1 mbar).
- Saída linear: resposta bem caracterizada às variações de pressão.
- Tamanho compacto: a tecnologia MEMS permite a integração em sistemas pequenos.
Aplicações com um diâmetro superior a 50 mm,:
Indústria: controlo de processos, sistemas HVAC.
Automóveis: Monitorização da pressão dos pneus (TPMS), detecção do colector do motor.
Médicos, monitores de pressão arterial, ventiladores.
Eletrónica de Consumo: Altimétricos em smartphones, wearables.
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipico |
Max. - O quê? |
Unidades |
| Pressão Não-linearidade |
± 0.15
|
± 0.3 |
% F.S. |
| Repetitividade de pressão e histerese |
0.02 |
0.05 |
% F.S. |
| Resultado zero |
0 ± 1 |
0 ± 2 |
mV |
| Saída de span |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100±30 |
mV |
| Erro de temperatura zero |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Período de erro de temperatura |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pressão de prova |
3X Faixa nominal ou 120 MPa, consoante o que for menor |
- Não, não. |
| Intervalo de temperatura de funcionamento |
-20 a 80 |
°C |
| Intervalo de temperatura compensado |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Intervalo de temperatura de armazenamento |
-40 ~ 125 |
°C |
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
Nota:
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
