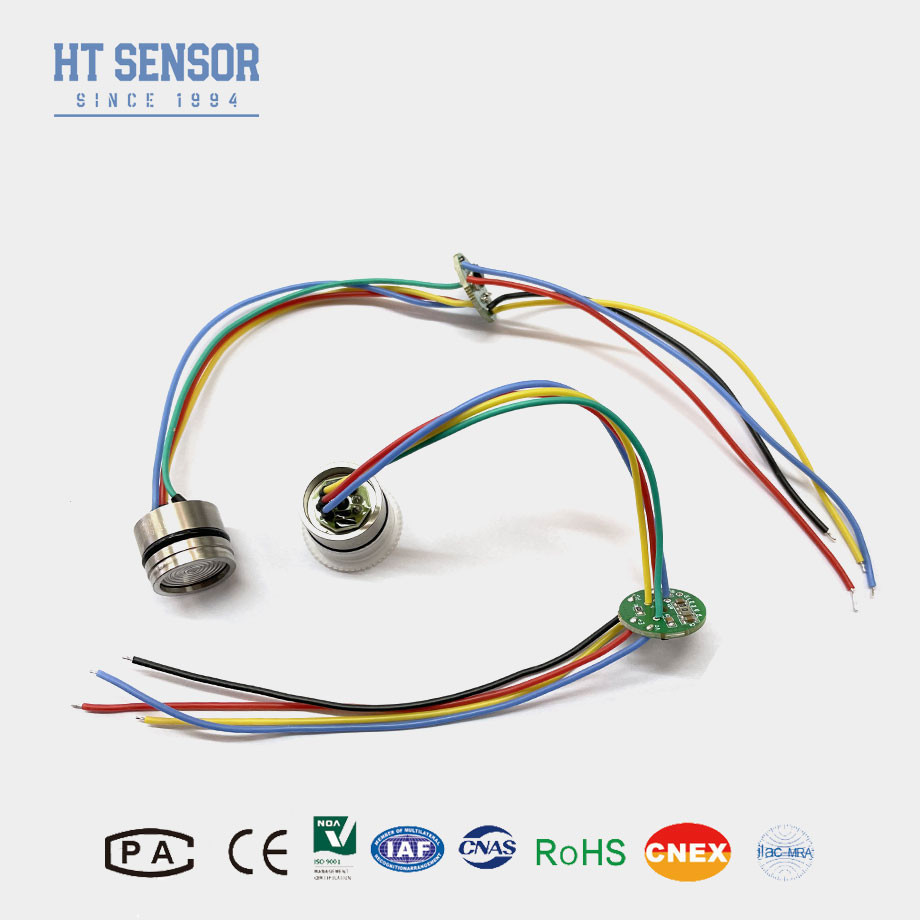

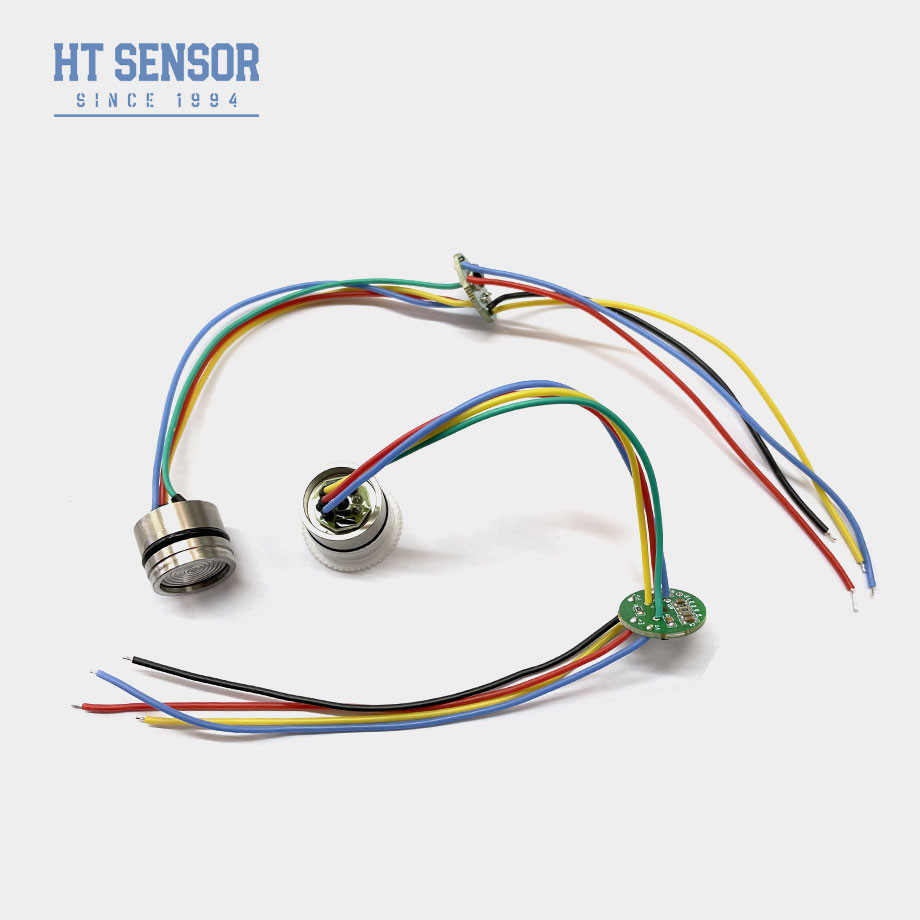

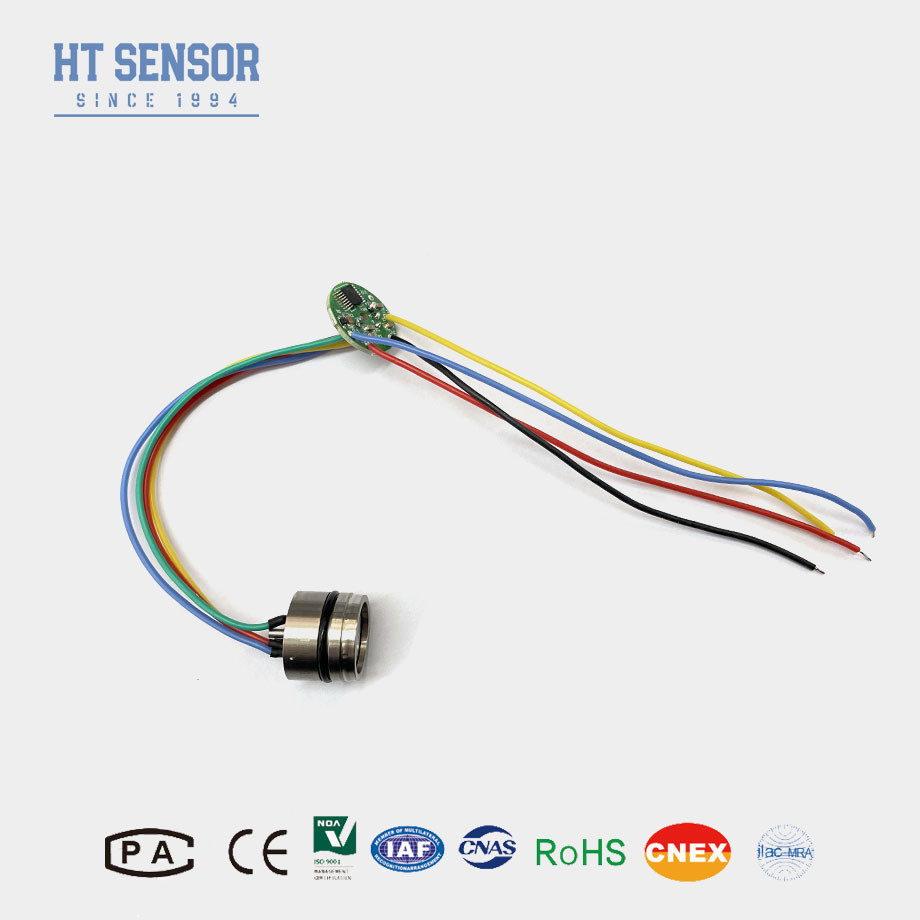

Sensor de pressão de silício difuso de 19 mm Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.É um dispositivo baseado em semicondutores que converte pressão mecânica em um sinal elétrico alavancando o efeito piezorresistivo no silícioÉ amplamente utilizado em aplicações industriais, automotivas, médicas e de consumo devido à sua alta sensibilidade, potencial de miniaturização e custo-eficácia.
Características do produtoSensor de pressão de silício:
- Alta sensibilidade: detecta pequenas alterações de pressão (por exemplo, < 1 mbar).
- Saída linear: resposta bem caracterizada às variações de pressão.
- Tamanho compacto: a tecnologia MEMS permite a integração em sistemas pequenos.
Aplicações com um diâmetro superior a 50 mm,:
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipico |
Max. - O quê? |
Unidades |
| Pressão Não-linearidade |
± 0.15
|
± 0.3 |
% F.S. |
| Repetitividade de pressão e histerese |
0.02 |
0.05 |
% F.S. |
| Resultado zero |
0 ± 1 |
0 ± 2 |
mV |
| Saída de span |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100±30 |
mV |
| Erro de temperatura zero |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Período de erro de temperatura |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pressão de prova |
3X Faixa nominal ou 120 MPa, consoante o que for menor |
- Não, não. |
| Intervalo de temperatura de funcionamento |
-20 a 80 |
°C |
| Intervalo de temperatura compensado |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Intervalo de temperatura de armazenamento |
-40 ~ 125 |
°C |
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
Nota:
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
