Sensor de pressão de silício HT26V para aplicações de potência e hidrologia na metalurgia química do petróleo
Product Details
| Materiais: | 316L | Intervalo mínimo: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv + 2mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT26V | Óleo: | silício de difusão |
| Potência: | 10VDC | ||
| Destacar |
Sensor de pressão de silício de hidrologia,Sensor de pressão de silício da metalurgia,Sensor de pressão de silício químico de petróleo |
||
Product Description

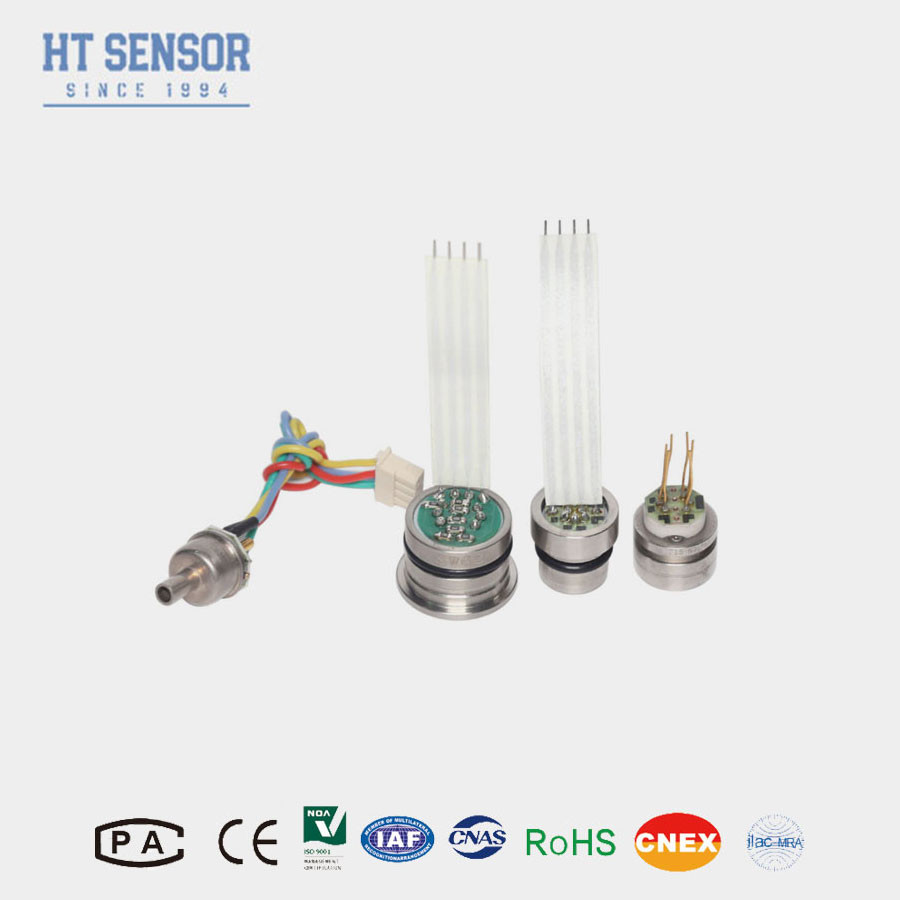

HT26V Sensor de pressão de silício difuso Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
HT26V é um chip de silício piezorresistivo de alta sensibilidade é incorporado como o elemento de detecção de pressão.O diafragma de separação ascendente isola completamente o chip de pressão do meio a medirÉ fácil de instalar.
Fornecimento de energia de tensão constante 10V, saída de 100mv, ampla compensação de temperatura, ajuste de resistência do laser, boa estabilidade, alta confiabilidade
Características do produtoSensor de pressão de silício:
1Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L
2- Excelente fiabilidade, repetibilidade e estabilidade
3. Altura de 7 mm, personalizável
Aplicaçõescom um diâmetro superior a 50 mm,:
1Adequado para medir a pressão de gases e líquidos não corrosivos com compatibilidade com o aço inoxidável 316L
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3. Utilizado nas indústrias marítima e da aviação
4.Apto para sistemas de controlo hidráulico e pneumático
Dados elétricos do sensor de pressão de silício
Fornecimento:10VDC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros de desempenho: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Selado | 3500KPaS, 7MPaS, 10MPaS | |||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Temperatura de funcionamento | -20 ¢80 | °C | ||||
| Temperatura de armazenamento | - 40 ¢ 125 | °C | ||||
| Sobrecarga admissível | 3 vezes a escala completa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||||
| Meio de enchimento | Óleo de silício | |||||
| Peso | 25 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25 °C | ||||||
