Name: 10KPa~70MPa Sensor de pressão de silício Sensor de pressão piezoresistivo
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19V
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT19V	Tipo de fio:	- Não.
Tipo de fiação:	Quatro fios	Mediano de medição:	Gás e líquidos
Distância:	0-10kpa~60mpa	Produção:	mV
Tipo de pressão:	G/A/S	Fornecimento:	5-10VDC
Código do SH:	9026209090	Habilidade da fonte:	20000pcs/mês
Tipo:	Sensor de pressão piezoresistivo	Materiais:	Aço inoxidável
Personalização:	Disponível OEM e ODM
Destacar:	Sensor de pressão de silício de 10 kPa , Sensor de pressão de silício piezoresistivo , Sensor de pressão de silício de 70 MPa

Descrição de produto

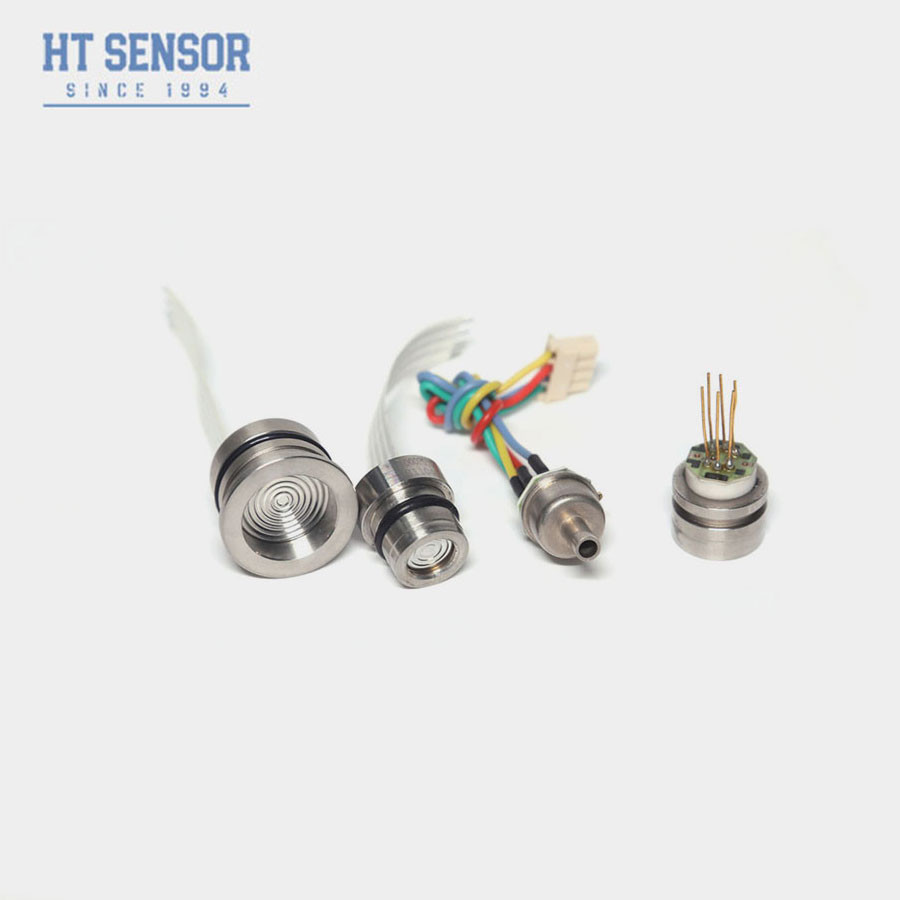

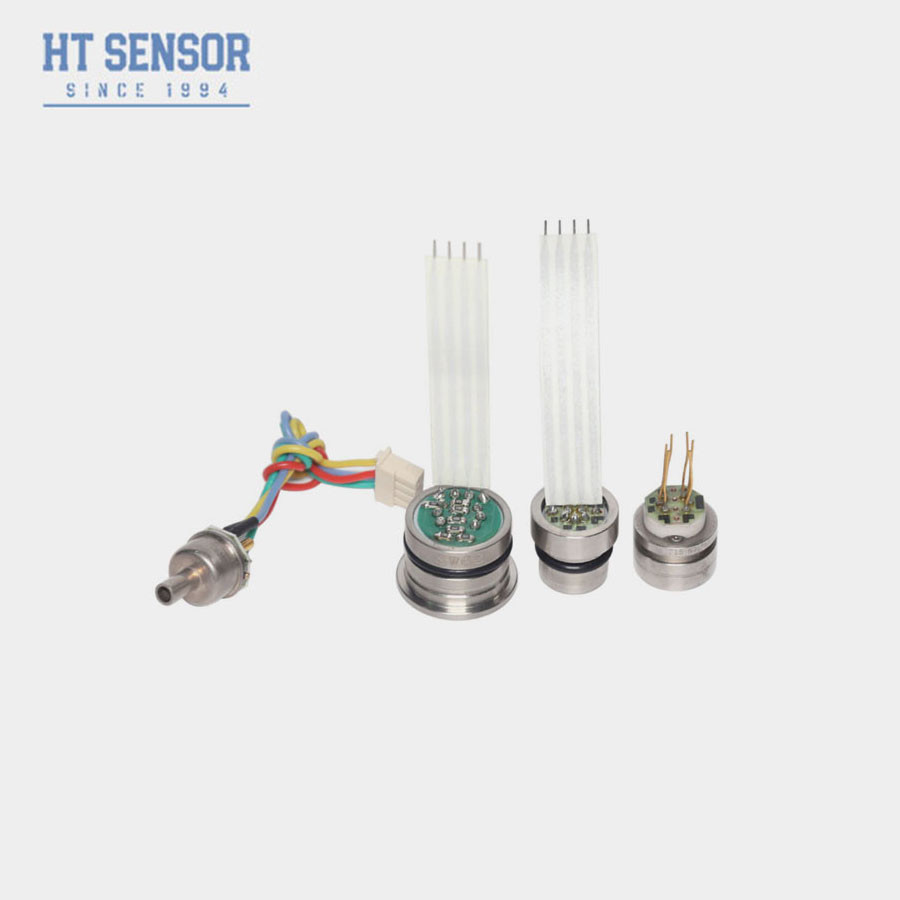

HT19V Sensor de pressão de silício piezoresistivo

Introdução do sensor de pressão de silício:

O núcleo do sensor de pressão piezorresistivo de silício HT19 é um elemento de silício difuso altamente estável.Sensor de pressão de silício piezoresistivo, embalado numa caixa de aço inoxidável de 316LO HT19V compensado é oferecido num pacote solúvel ou com uma variedade de acessórios roscados, tais como 1/4 e 1/8NPT, 1/4BSP, bem como acessórios de processo personalizados.

Compensação de zona de temperatura larga, ajuste da resistência do laser, teste de envelhecimento para garantir desempenho estável do produto e alta confiabilidade

Características do produtode Sensor de pressão de silício piezoresistivo
• Montável com vedação de anel O
• Superfícies molhadas de aço inoxidável
• Amplificado
• ASIC calibrado
• Medidor absoluto, selado
• Opção de cabo

Aplicaçõescom um diâmetro superior a 50 mm,:

1Adequado para medir a pressão dos gases corrosivos e dos líquidos, compatível com aço inoxidável de 316 l
2. Utilizado em sistemas de controlo de processos para monitorizar e controlar a pressão.

Performance elétricacom um diâmetro superior a 50 mm,:

1Fornecimento de energia: ≤ 10 VDC

2.Tensão de saída de modo comum: 50% da entrada (típica)

3.Impedência de entrada: 4KΩ~20KΩ

4Impedância de saída:2.5KΩ~6KΩ

5Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita

Parâmetros de desempenhocom um diâmetro superior a 50 mm,- Não.
Faixa de medição		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2.5	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 28 g
Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC

Esboço Construçãocom um diâmetro superior a 50 mm,
< 3,5 MPaS
≥ 3,5 MPaS < 40 MPaS
≥ 40 MPaS

Conexão elétrica e compensaçãocom um diâmetro superior a 50 mm,

19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid

Exemplos de seleção

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT Sensor
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT19V

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 PCS/Mês
