2 Estrutura do medidor de visualização do interruptor Medidores digitais industriais com alarmes alto / baixo e alto / alto
Product Details
| Modelo N.O.: | BPK-IV | Aplicação: | Indústria |
|---|---|---|---|
| Estrutura: | Calibre da exposição | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Origem: | Baoji, China | Garantia: | 2 anos |
| Faixa de medição: | Produtos industriais de pressão média | Mudança: | 2 interruptor |
| Destacar |
Estrutura de exibição Medidores digitais industriais,2 Switch Industrial Digital Gauges |
||
Product Description
Descrição do produto
Medidores digitais industriais com interruptor de alarme alto/baixo e alto/alto/alto

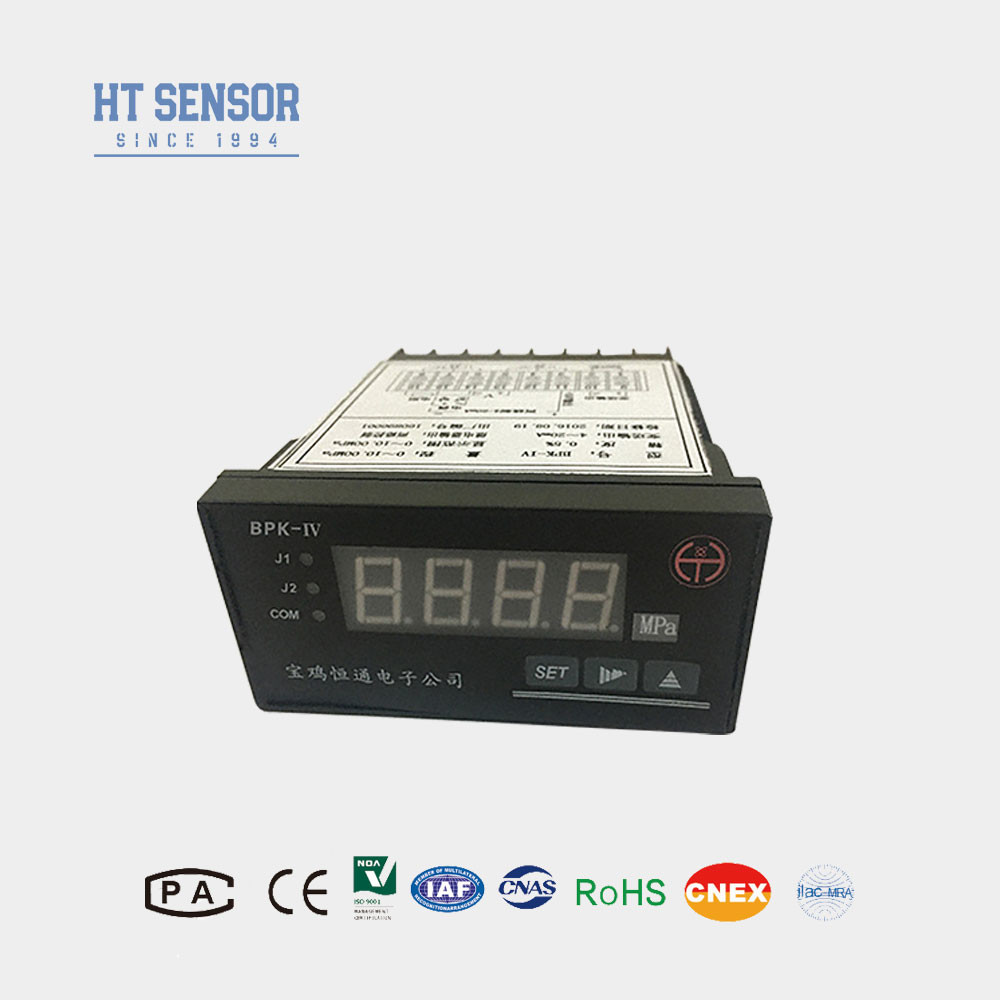

Medidor/interruptor de pressão BPK-IV
Introdução:
1. Vários RTDS, termopares ou sinais de entrada padrão podem ser selecionados (ver tabela).
2A saída de transmissão isolada é de resolução de 12 bits.
3. Dois saídos de relé, podem ser definidos como alto/baixo, alto/alto-alto ou baixo/baixo tipo de alarme.
Especificações
1Voltagem de alimentação: 220 VAC /24VDC(±10%);
2. temperatura ambiente: 0~50oC; umidade relativa: ≤ 85%Gás não corrosivo;
3. Sinais de entrada, alcance de exibição e parâmetros relevantes: (ver Quadro 1)
Tabela 1
| Código do sinal de entrada | Signal de entrada | Alcance de exibição | Resolução | Precisão | Impedância de entrada |
| 00 | T TC | 0~400oC | 1oC | 00,2% | 100 mil. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100 mil. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100 mil. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100 mil. |
| 04 | B TC | 350°C a 1800°C | 1oC | 00,2% | 100 mil. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100 mil. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100 mil. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100 mil. |
| 08 | RTD Pt100 | -200 ~ 600oC | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C a 150°C | 0.1oC | 00,2% | (0,2 mA) |
| 10 | 0~375Ω pressão remota | Limite de alcance baixo e alto pode ser definido de -1999 a 9999 | O escopo de exibição é contínuo de -1999 a 9999 usando amostra A/D de 16 bits | 00,2% | (0,2 mA) |
| 11 | Divisor de corrente de 0 a 75 mV | 00,1% | 100 mil. | ||
| 12 | 0 a 30 mV | 00,1% | 100 mil. | ||
| 13 | 0 a 5 V sinal-padrão | 00,1% | 100 mil. | ||
| 14 | 1 a 5 V sinal padrão | 00,1% | 100 mil. | ||
| 15 | 0~10V sinal padrão | 00,1% | 100 mil. | ||
| 16 | 0 a 10 mA de sinal padrão | 00,1% | 20Ω | ||
| 17 | 0 ~ 20 mA sinal padrão | 00,1% | 20Ω | ||
| 18 | sinal padrão de 4 a 20 mA | 00,1% | 20Ω |
Tabela 2
| Transmissão de sinal de saída | Corrente de saída | Área de transmissão | Voltagem isolada | Max. - O quê? resolução |
Precisão | Capacidade de carga | Voltagem de circuito aberto |
| 00 | 4 a 20 mA | Transmitir dados dentro do âmbito de aplicação do sinal de corrente padrão | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
Este produto é fabricado apenas em sinais de corrente de saída de 4 ~ 20mA ou 0 ~ 20mA.pode ser personalizado a partir do fabricante ou auto-conectado 250 ou 500 ohm resistência para 1 ~ 5V ou 0 ~ 5V, 0 ~ 10V tensão e resistência (nota: a precisão da resistência afeta diretamente a precisão da tensão de saída de transmissão).
5.RCapacidade de contacto de saída: ((ver Quadro 3)
Tabela 3
| 250 V/120 V | 120 V/48 V | < 48 V | Vida útil do relé | ||||
| Ar condicionado | DC | Ar condicionado | DC | Ar condicionado | DC | > 100000 vezes |
|
| Corrente máxima (carga resistiva) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Corrente máxima (carga indutiva) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.energia externa DC24V/30mAPode fornecer energia ao transmissor.
7ComFunção automática de compensação de temperaturaparaSensor de termopares.
8ComFunção de proteção contra desconexão.
| Modelo | Dimensão do contorno | Dimensão de saída do painel ((mm) | Notas |

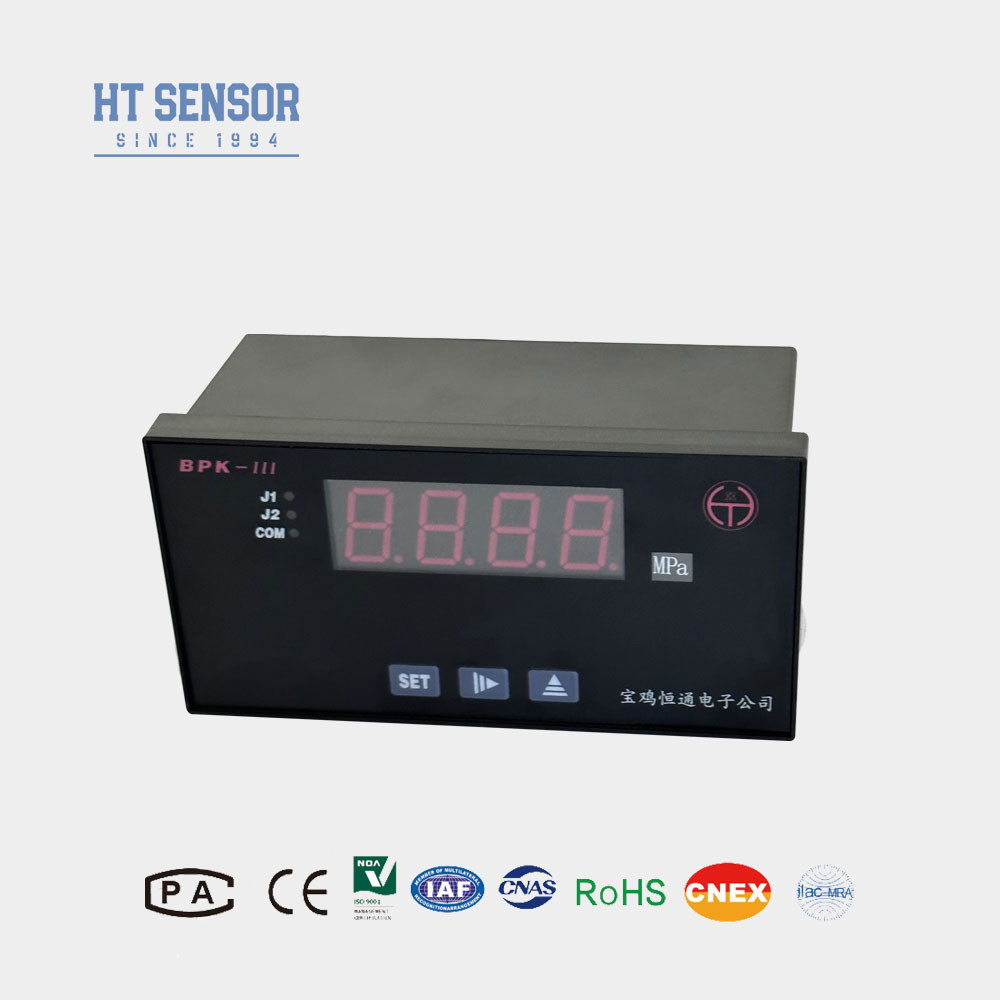

| BPK-IIIS1 | 160×80×80 ((Horizontal)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (horizontal) | 92+0.7× 44+0.5 | |
| BPK-IIIN1 | 80×160×80 (vertical) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (vertical) | 44+0.5× 92+0.7 | |
| BPK-IIIF1 | 96×96×112 (quadrado) | 92+0.7× 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (quadrado) | 44+0.5× 44+0.5 | Com lâmpada de alarme J2 sem relé J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
