Sensor de pressão de silício OEM de 15 mm com fio de 1/4 npt para medição do nível do líquido
Product Details
| Tipo de fio: | pode ter fio | Tipo de fiação: | Pinos de Kovar ou de quatro fios, revestidos de ouro |
|---|---|---|---|
| Mediano de medição: | Gás e líquidos | Potência: | 5-10VDC /1,5mA |
| Produção: | 10mv/V 100+-30mv | Palavras-chave: | Mini Sensor |
| Pacote de transporte: | Cartão | Marca comercial: | HengTong |
| Materiais: | 316L aço inoxidável | ||
| Destacar |
Sensor de pressão de silício de 15 mm,Sensor de pressão de silício de medição do nível do líquido,1/4npt Sensor de pressão de silício |
||
Product Description
15mm OEM 316L Sensor de pressão de silício de aço inoxidável para teste de líquido
Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O é um sensor de pressão piezorresistivo de silício com elementos de silício difuso altamente estáveis no seu núcleo.Utiliza o efeito piezorresistivo do silício difuso para medir a pressão de líquidos e gasesO sensor pode converter sinais de medição de pressão e nível em saída elétrica mv. O sensor tem uma interface rápida e precisa.A não-linearidade do sensor é calculada com base no método BFSL do menor quadrado, que é amplamente utilizado em compressor de ar, sistema de refrigeração e outras aplicações.
Características do produtocom um diâmetro superior a 50 mm,:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~60MpaS
- Alta fiabilidade e excelente estabilidade
- Várias interfaces roscadas disponíveis para selecção
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||
| Faixa de medição | Diâmetro ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absoluto ((A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | |||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Tipo | Max. | Unidade | ||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |
| Repetitividade | 0.05 | 0.1 | % F.S. | |
| Histerese | 0.05 | 0.1 | % F.S. | |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |
| Produção em escala total | 100 ± 10 | 100±30 | mV | |
| Temperatura de deslocamento zero. | ± 0.5 | ± 1 | % F.S. | |
| Temperatura de escala completa. | ± 0.5 | ± 1 | % F.S. | |
| Temporário compensado. | 0 ~ 70 | oC | ||
| Temperatura de funcionamento | -20 a 80 | oC | ||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | |||
| Pressão de explosão | 5x a escala completa | |||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||
| Material do diafragma | 316L | |||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||
| Choque. | 100 g, 11 ms | |||
| Tempo de resposta | ≤ 1 ms | |||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||
| Meio de enchimento | Óleo de silício | |||
| Peso | cerca de 20 g | |||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | ||||
| Esboço Construção | |

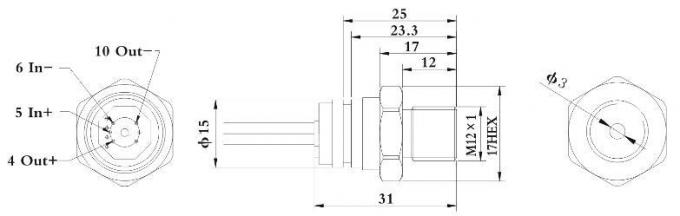

| Tipo 1 | |

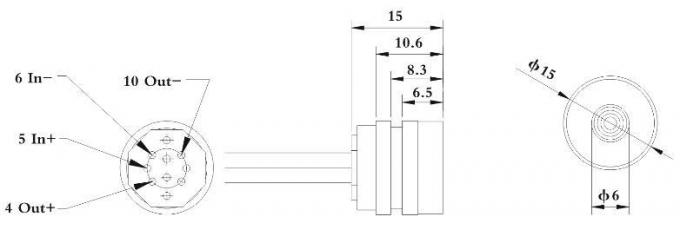

| Tipo 2 | |

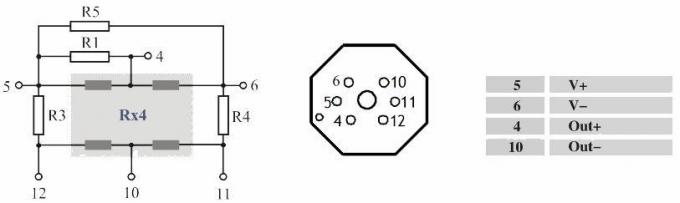

| Conexão elétrica e compensação |
|
|

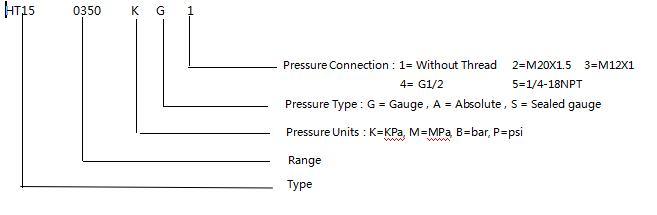

| Exemplos de seleção |
| Dicas de encomenda |
Ar necessário Apegamento
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
