Name: Sensor de pressão de silício de aço inoxidável para medição de nível de líquido
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT15
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT15	Tipo de fio:	pode ter fio
Tipo de fiação:	Pinos de Kovar ou de quatro fios, revestidos de ouro	Mediano de medição:	Gás e líquidos
Potência:	5-10VDC /1,5mA	Produção:	10mv/V 100+-30mv
Palavras-chave:	Mini Sensor	Pacote de transporte:	Cartão
Marca comercial:	HengTong	Materiais:	316L aço inoxidável
Fios:	1/4NPT, 1/2NPT	Distância máxima:	40 MPa
Destacar:	Sensor de pressão de silício de 15 mm , Sensor de pressão de silício de aço inoxidável 316L , Sensor de pressão de silício

Descrição de produto

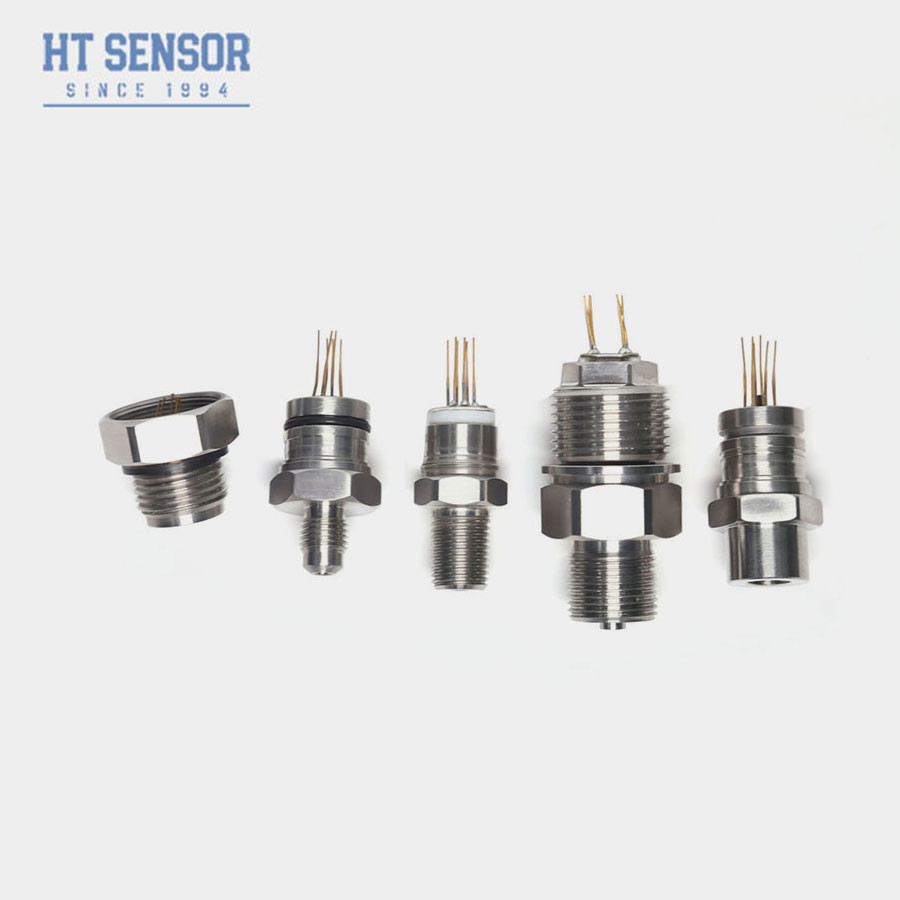

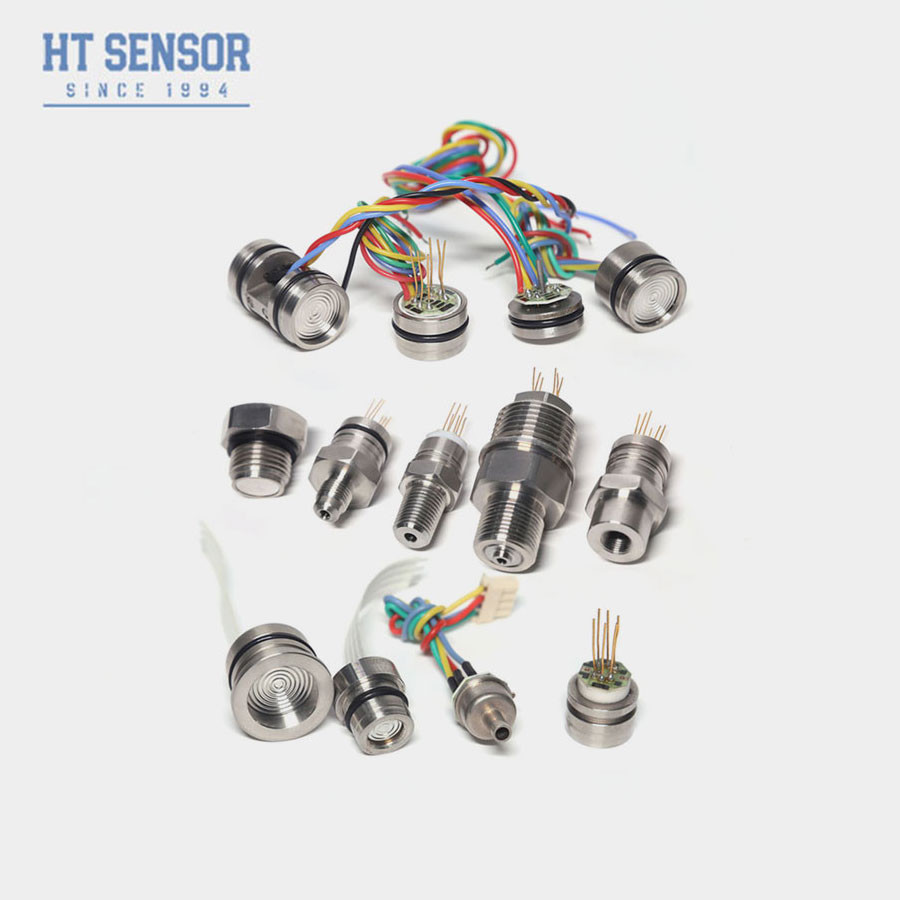

Sensor de pressão de silício de aço inoxidável OEM 316L de 15 mm para teste de líquido

HT15 Sensor de pressão piezoresistivo de silício

Introdução do sensor de pressão de silício:

O HT15 é um sensor de pressão piezorresistivo de silício com elementos de silício difuso altamente estáveis no seu núcleo.Utiliza o efeito piezorresistivo do silício difuso para medir a pressão de líquidos e gasesO sensor pode converter sinais de medição de pressão e nível em saída elétrica mv. O sensor tem uma interface rápida e precisa.
Características do produtocom um diâmetro superior a 50 mm,:

Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
Ampla gama de medição 0~350KPa~60MpaS
Alta fiabilidade e excelente estabilidade
Várias interfaces roscadas disponíveis para selecção

Performance elétricacom um diâmetro superior a 50 mm,:

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ
Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição	Diâmetro ((G)	350KPa,1000KPa,2000Kpa
	Absoluto ((A)	350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
	Selado	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS
	Tipo		Max.	Unidade
Linearidade	± 0.15		± 0.3	% F.S.
Repetitividade	0.05		0.1	% F.S.
Histerese	0.05		0.1	% F.S.
Output de compensação zero	0 ± 1		0 ± 2	mV
Produção em escala total	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	± 0.5		± 1	% F.S.
Temperatura de escala completa.	± 0.5		± 1	% F.S.
Temporário compensado.	0 ~ 70			oC
Temperatura de funcionamento	-20 a 80			oC
Temperatura de armazenamento	-40 ~ 125			oC
Sobrecarga admissível	Tomar o valor menor entre 3 vezes a escala completa ou 80MPa
Pressão de explosão	5x a escala completa
Estabilidade a longo prazo	0.2 %			F.S./ano
Material do diafragma	316L
Resistência ao isolamento	≥ 200MΩ 100VDC
Vibração	Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.	100 g, 11 ms
Tempo de resposta	≤ 1 ms
Selo de anel O	Goma nitrílica ou goma fluorada
Meio de enchimento	Óleo de silício
Peso	cerca de 20 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção
Tipo 1
Tipo 2

Conexão elétrica e compensação

15mm OEM 316L Stainless Steel Pressure Sensor for Liquid Test

Exemplos de seleção

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para
Ar necessário Apegamento
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Produtos

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

A:5 a 8 dias úteisOs produtos personalizados podem variar.
