4-20mA Sensor de transmissor de pressão de filme plano de grampo
Product Details
| Modelo N.O.: | BP93420-IQ | Fornecimento de energia: | 24VDC |
|---|---|---|---|
| sinal de saída: | Pressão de medição, pressão absoluta, pressão selada | Precisão: | 0.25%F.S, 0.5%F.S |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Personalização: | Disponível |
| Modelo: | 1 | ||
| Destacar |
Sensor nivelado do transmissor de pressão do diafragma,Sensor de pressão do transmissor da pinça 4-20mA,Sensor de transmissor de pressão de película plana de grampo |
||
Product Description

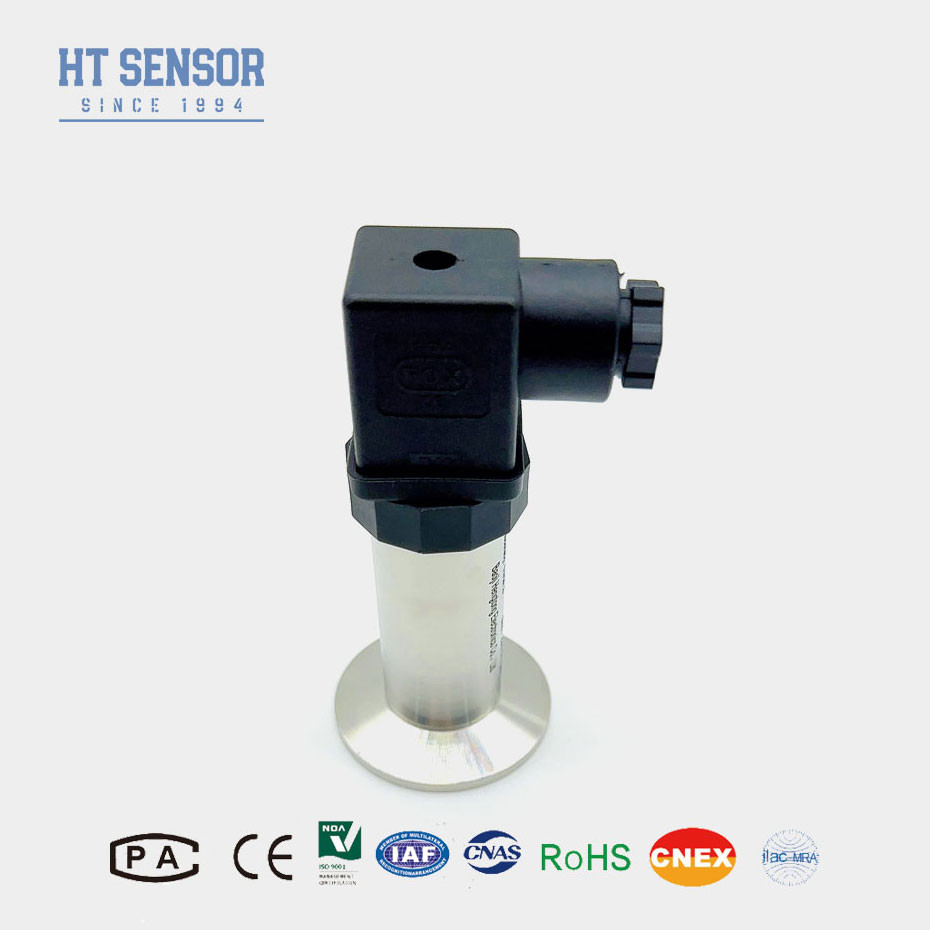

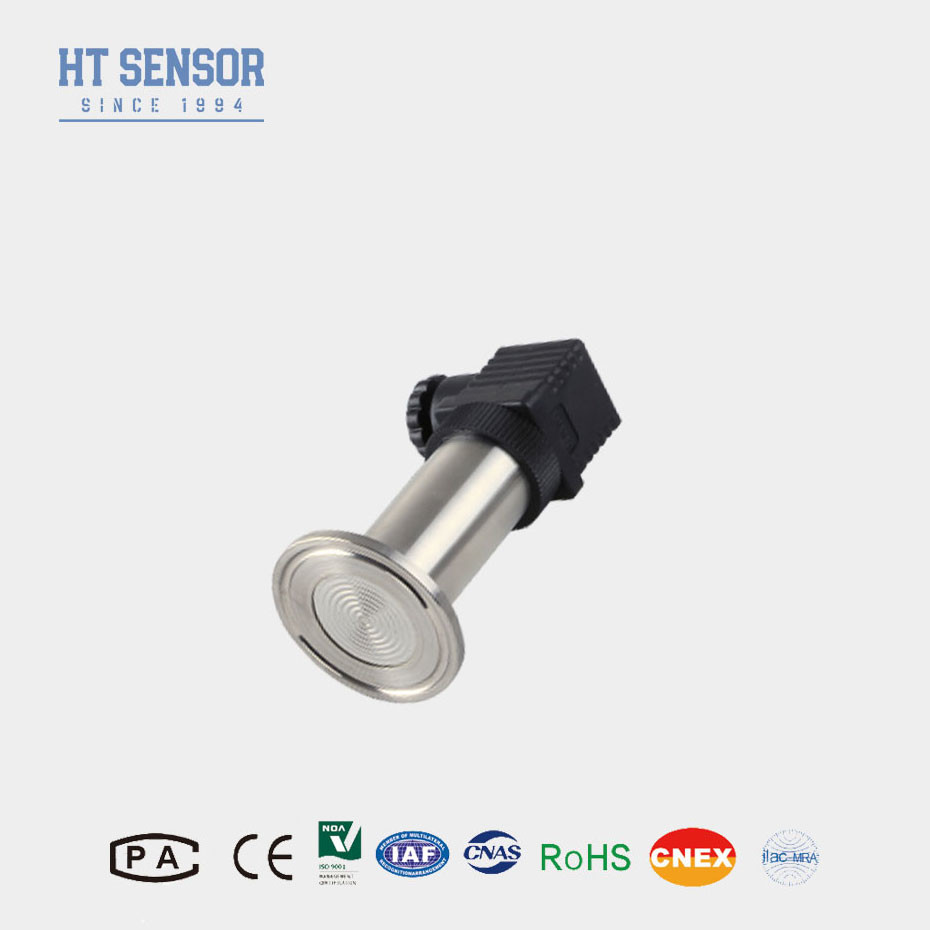

4-20mA Sensor de transmissor de pressão de filme plano de grampo
BP93420-IQ PressouroTRemetente
Introdução Sensor do transmissor de pressão
Os transmissores de pressão BP93420-IQ geralmente usam dissipadores de calor para melhorar o desempenho de dissipação de calor do sensor.e o calor gerado pelo sensor é rapidamente transmitido para o dissipador de calor através do material condutor térmico, e é emitido através da superfície do dissipador de calor para manter a temperatura de trabalho do sensor dentro de um intervalo confiável
- Várias opções de interface de pressão
- Para aplicações higiénicas, para evitar a escalação média
- Alta precisão com uma estrutura totalmente de aço inoxidável
- Fácil de limpar.
Aplicações:
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
Parâmetros de desempenho:
| Faixa de medição | 0~35Kpa...~3.5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,55 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 Fios |
Ordem Guia:
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | IC | Transmissor de pressão de alta temperatura | |||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
