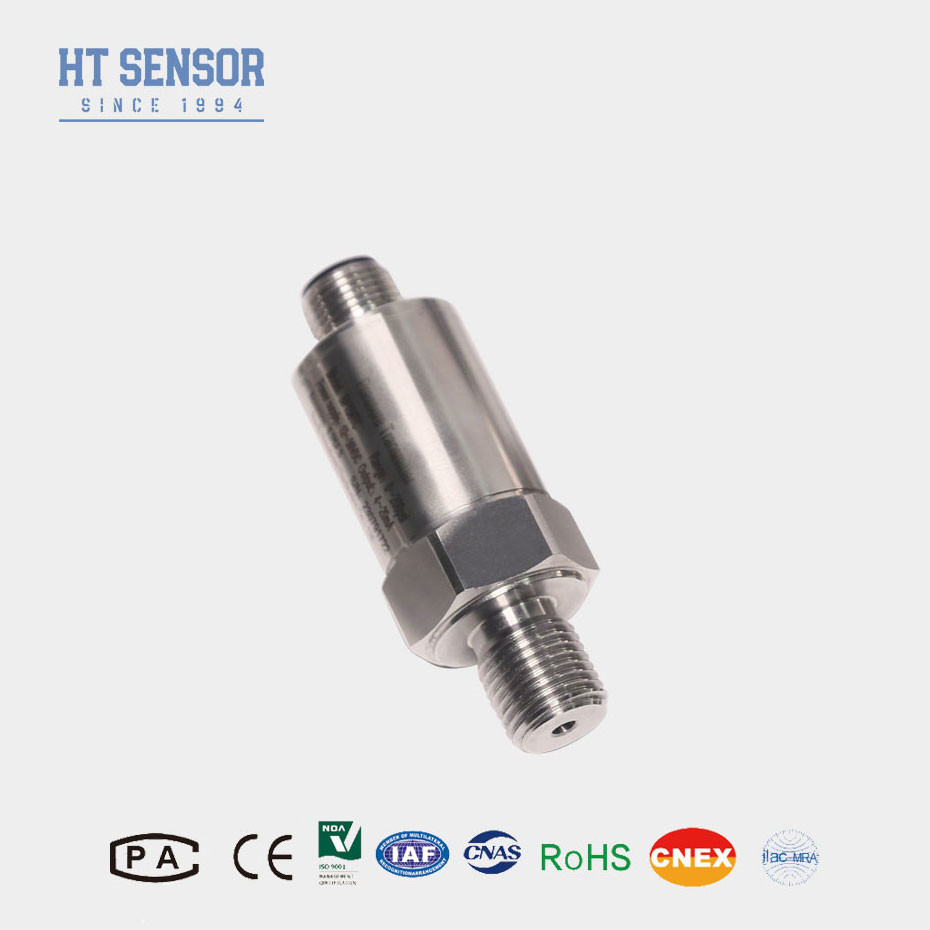

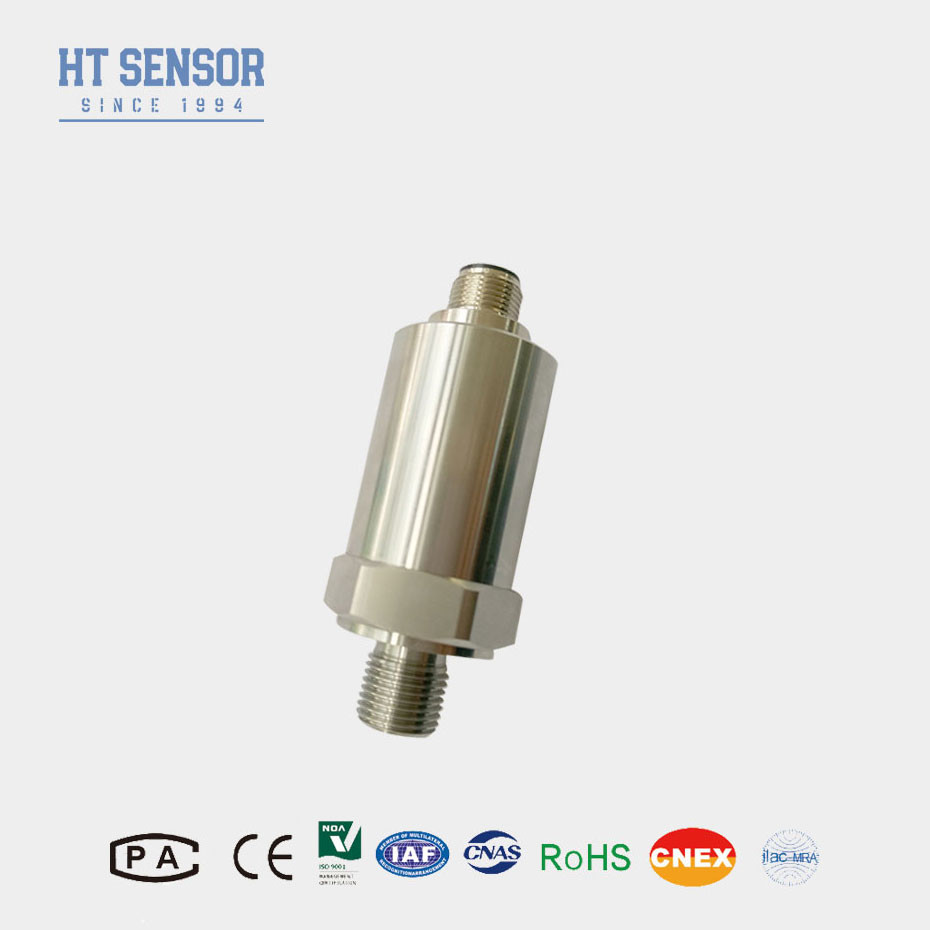

M12 Conexão Oem Sensor de pressão digital de silício 316L Transmissor de pressão de aço inoxidável
Product Details
| Modelo N.O.: | BP156 | personalizado: | personalizado |
|---|---|---|---|
| Classificação de protecção: | IP65 | Temperatura da compensação: | -10~70℃ |
| Materiais para a habitação: | 316L | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificações: | Sensor de pressão de silício difuso |
| Origem: | Baoji, China | Código do SH: | 9026209090 |
| Habilidade da fonte: | 2000 PCS/MÊS | Tipo de estrutura: | De peso superior a 200 g/m2 |
| Mediano de medição: | líquido ou gás | Grau de precisão: | 00,25%, 0,5% |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | ||
| Destacar |
Sensor de pressão de silício,Sensor de pressão de silício M12,Sensor de pressão de silício de aço inoxidável 316L |
||
Product Description
SENSOR DE PRESSÃO DE SILICÃO DIGITAL de aço inoxidável BP156
BP156 SENSOR DE PRESSÃO DE SILICÃO
Introdução do sensor de pressão de silício:
O sensor de pressão de silício BP156 utiliza o núcleo cheio de óleo da membrana de isolamento de silício resistente à pressão da série HT como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão.e produtos acabados para garantir um desempenho estável e fiável.
Tem as vantagens de resistência à sobrecarga, forte resistência ao impacto, boa linearidade, alta estabilidade a longo prazo, ampla faixa de temperatura de compensação, estrutura compacta, boa confiabilidade,Instalação fácil, resistência a vibrações e uma vida útil de 10 milhões de ciclos.
Esta série de produtos oferece uma variedade de fios de montagem e conexão elétrica para os clientes escolherem.
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Exemplos de selecção:
Dicas de encomenda:1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de trabalho nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas: | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
