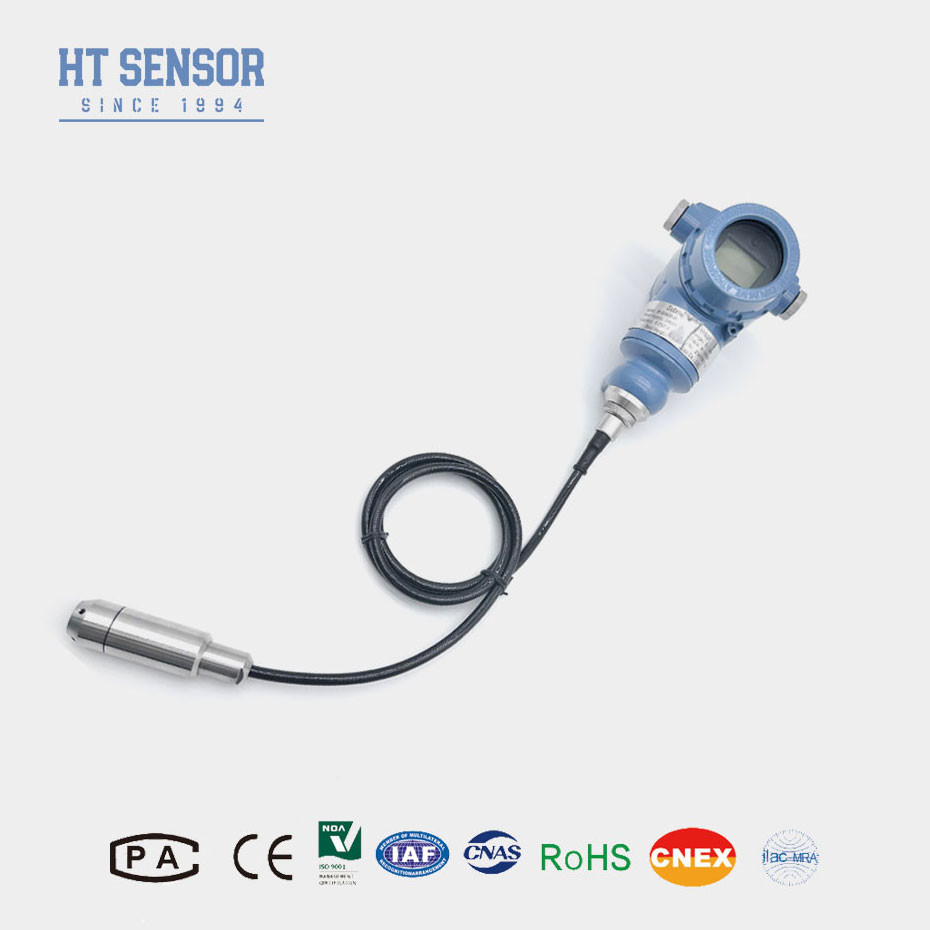

BH93420-I Transmissor de pressão submersível de sinalização de saída para medição de nível
Product Details
| Modelo N.O.: | BH93420-I | Formulário de saída: | 4-20mA ou RS485 |
|---|---|---|---|
| Classificação IP: | IP68 | Precisão: | ≤ ± 0,5%F.S. |
| Material de diafragma: | Aço inoxidável 316L | Peso líquido: | 00,3 kg sem cabo |
| Pacote de transporte: | Cartão | Origem: | Shaan Xi |
| Código do SH: | 90261000 | Habilidade da fonte: | 1000-3000 |
| Tipo de instalação: | Tipo submersível | Processo de produção: | Sensor de silício difuso |
| Tipo de sonda: | Tipo de sonda | ||
| Destacar |
Transmissor de pressão de saída do sinal,Transmissor de pressão submersível,Transmissor de pressão de medição de nível |
||
Product Description

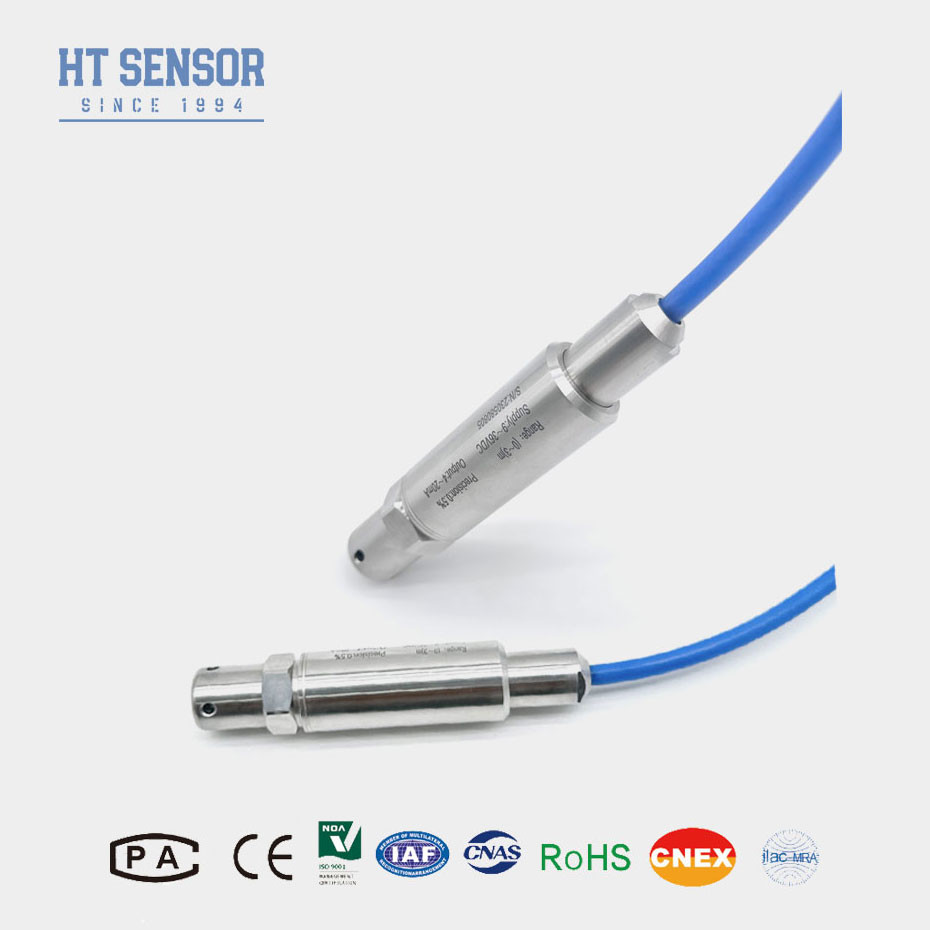

BH93420-I Transmissor de pressão submersível de sinalização de saída para medição de nível
BH93420II - AçõesSilicio difuso WTransmissor de nível de ater
Introdução do transmissor de nível de água:
BH93420-I transmissor de nível de água de silício difuso que utiliza silício difuso da série HTO sistema é concebido com um núcleo de isolamento cheio de óleo como elemento de medição do sinal.A parte de detecção do sensor é constituída por uma caixa de aço inoxidável e uma estrutura compacta de uma peça.o transmissor que está imerso na água é completamente selado com inoxidávelO produto foi submetido a um processo de ensaio de alta resistência ao aquecimento.Os testes de envelhecimento e de compensação a altas e baixas temperaturas, que resultam emAlta fiabilidade e excelente estabilidade.
O produto tem um cabo à prova d'água com mangueira de ventilação que é projetado para aplicações submersas.
Características do produtode transmissor de nível de água:
1. Casa de aço inoxidável completo, adequado para vários ambientes de teste
2Medição de sonda de imersão, fácil instalação
3Opções de sinal de saída diversas
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
Aplicaçõesde transmissor de nível de água:
1Compatível com 316LSS, líquidos não corrosivos
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3. Medição dos níveis de combustível nos tanques de diesel e combustível
|
Parâmetros de desempenho:
|
|
| Faixa de medição | 0~10m... 400m |
| Sobrecarga | ≤ 2 X de faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero | ±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa | ±1,5% F.Sr ((Typ.) ± 2% F.S. (máximo) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 Fios |
Dicas de encomenda:
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
| Ordem Guia: | ||||||||
| BH93420 | Código | Esboço Construção | ||||||
| Eu... | Transmissor de pressão | |||||||
| Faixa de medição | 0~10m... 400m | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Código | Materiais | |||||||
| 01 | 304 aço inoxidável | |||||||
| 02 | 316L aço inoxidável | |||||||
| Código | Material do cabo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
