M12*1 Sensor de transmissão de pressão do conector para ensaio de pressão de água e óleo G1/4
Product Details
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| Destacar |
M12*1 Sensor de transmissor de pressão,Sensor do transmissor de pressão de água,Sensor do transmissor de pressão de óleo |
||
Product Description

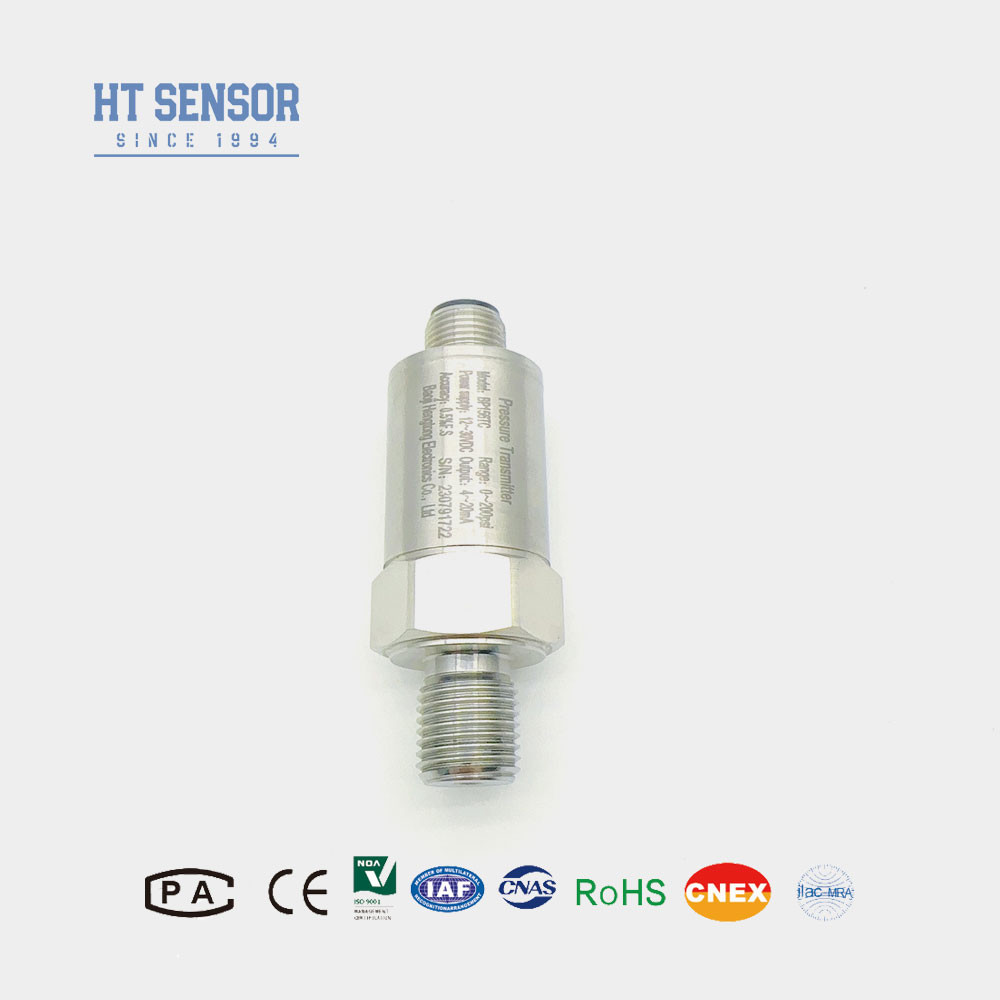

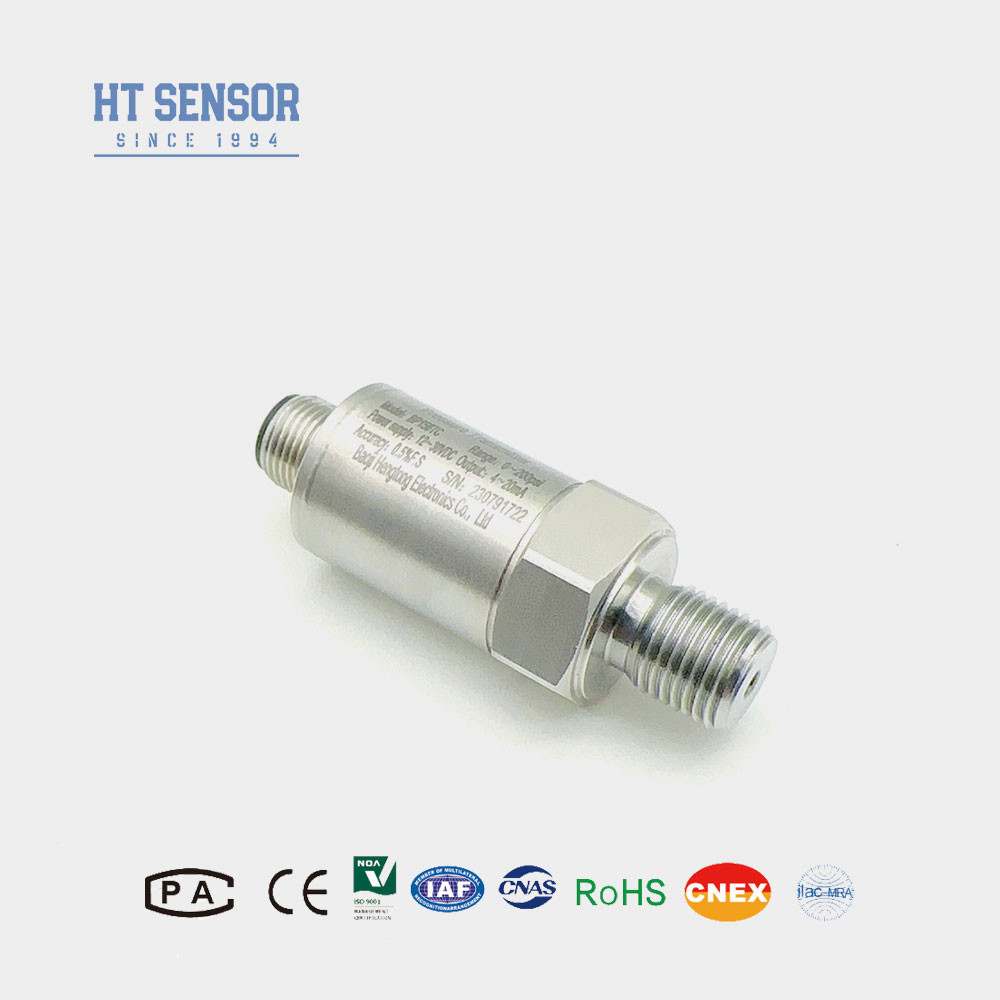

M12*1 Sensor de transmissão de pressão do conector para ensaio de pressão de água e óleo G1/4
Sensor de transmissor de pressão BP156-M
Introdução de um sensor de mini-transmissor de pressão:
O sensor de transmissor de pressão em miniatura BP156-M utiliza um sensor de pressão piezorresistivo com um diafragma isolado de aço inoxidável como elemento de detecção de sinal.Após ser submetido a ensaios automáticos e compensação de ajuste fino a laser, o circuito do amplificador em aço inoxidável converte o sinal do sensor num sinal de saída padrão.sensibilidadeEstes produtos encontram amplas aplicações em indústrias como o petróleo, a indústria química, a metalurgia, a central eléctrica, a hidrologia para medição e controlo de pressão.
Características do produtode micro sensor de transmissão de pressão:
1Intervalo de temperatura: -20 a 85oC;
2• Ampla gama de temperaturas de funcionamento de -40°C a 125°C;
3. Sensor de pressão de alto desempenho;
4Várias opções de saída disponíveis: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Dimensões compactas com dimensionamento personalizável disponível;
6. M12 Conector incluído;
7. Serviços de OEM, ODM e personalização oferecidos.
Aplicaçõesde micro sensor de transmissão de pressão:
1Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4. Empregados em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho de micro sensor de transmissão de pressão: | |
|---|---|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3Para assegurar o funcionamento fiável do produto, é aconselhável instalar dispositivos de protecção contra raios no local e assegurar que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4. Cable Sem cabo por padrão. Três materiais estão disponíveis se necessário. Se não houver instruções especiais, materiais de cabo de polietileno podem ser usados. Se você precisar de um material de cabo diferente, você pode escolher um material diferente.Especifique no formulário de encomenda.
5Em caso de exigências especiais como vibração forte, força de impacto instantâneo, interferência eletromagnética ou RF forte, por favor informe-nos e indique na ordem.
