Sensor de transmissor de pressão OEM para compressores de ar e equipamentos de refrigeração
Product Details
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | Grau de precisão: | ≤ 0,5%F.S. |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| Destacar |
Sensor de transmissão de pressão do equipamento de refrigeração,Sensor de transmissão de pressão dos compressores de ar,Sensor do transmissor de pressão OEM |
||
Product Description
Sensor de transmissor de pressão OEM para compressores de ar e equipamentos de refrigeração

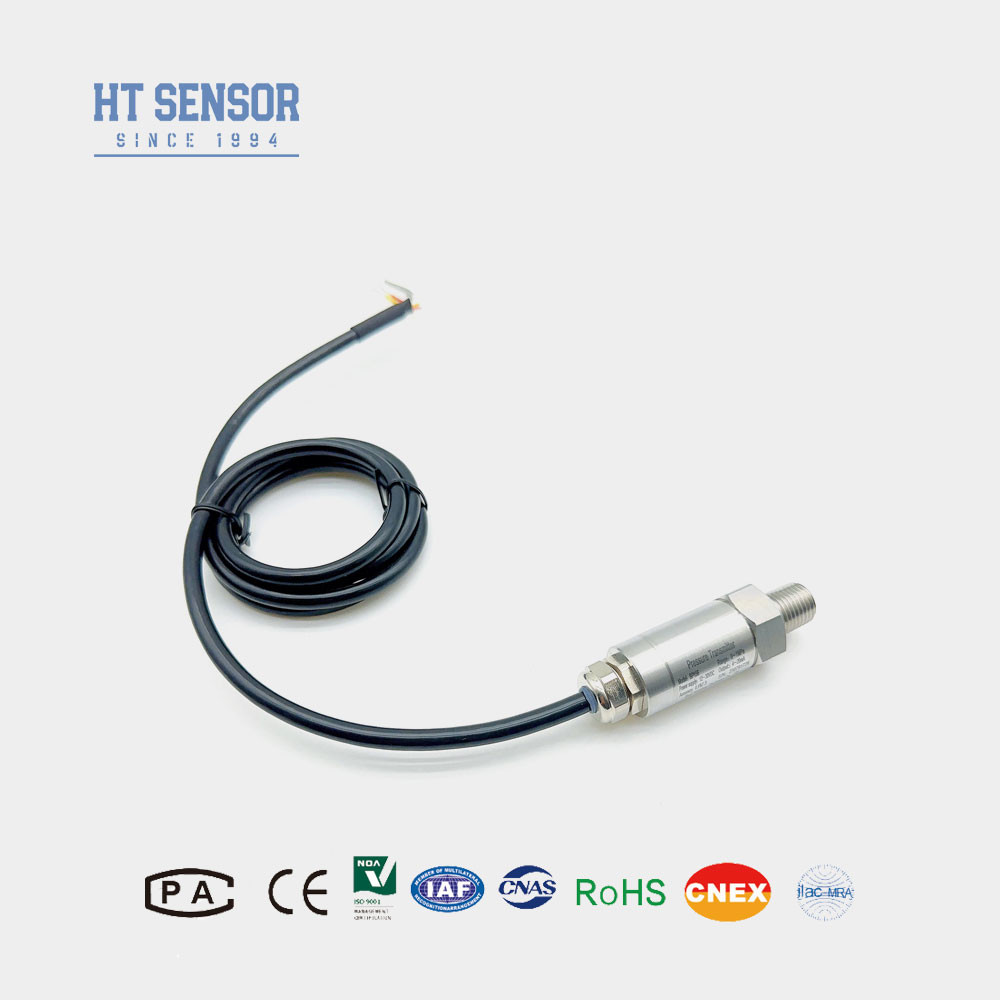

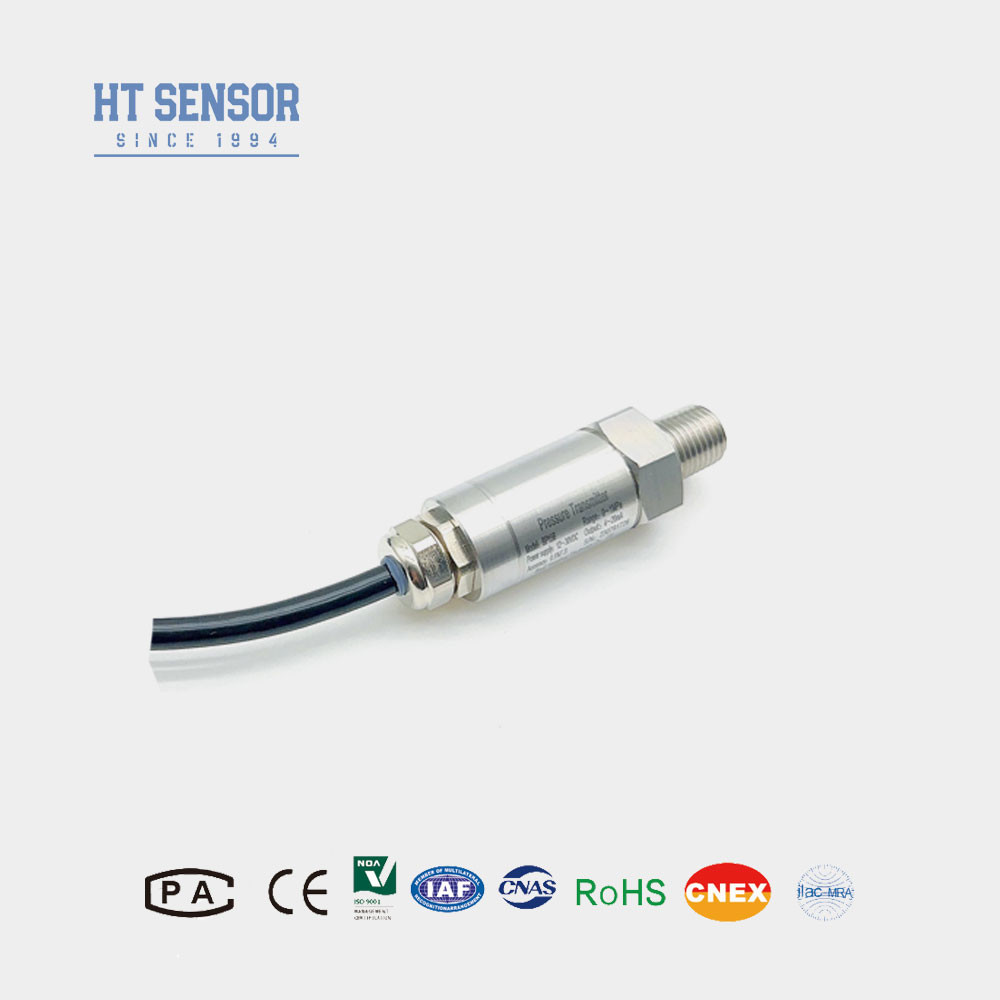

BP156 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP156 é um produto econômico especialmente desenvolvido para compressores de ar e equipamentos de refrigeração.Integra a mais recente tecnologia e está equipado com circuitos PCB de alto desempenho desenvolvidos pela nossa empresaCada produto é rigorosamente envelhecido e testado, e tem o relatório do inspector independente, e tem sido amplamente utilizado noutras áreas.
Características do produtode sensor de transmissor de pressão:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Design compacto e leve
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
| Parâmetros de desempenho do sensor do transmissor de pressão: | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Exemplos de seleção |
| Dicas de encomenda |
1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3Para assegurar o funcionamento fiável do produto, é aconselhável instalar dispositivos de protecção contra raios no local e assegurar que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4O cabo do transmissor de pressão é de cloreto de polivinil, o comprimento padrão do cabo de nível de líquido é de 1,5 m, e há três materiais para escolher.podem ser utilizados materiais de cabo de polietilenoSe precisar de um material de cabo diferente, especifique-o no formulário de encomenda.
5Em caso de exigências especiais como vibração forte, força de impacto instantâneo, interferência eletromagnética ou RF forte, por favor informe-nos e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
