Sensor de transmissor de pressão da série HT BP170 para a gama de medição de água e óleo
Product Details
| Modelo N.O.: | BP170 | personalizado: | OEM e ODM |
|---|---|---|---|
| Tirado.: | 4-20mA/0,5-4,5VDC | Materiais para a habitação: | 316LS.S. ou 304S.S. |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Especificações: | Sensor de pressão de silício |
| Marca comercial: | Sensor HT | Origem: | China |
| Tipo: | Sensor de transmissor de pressão de silício | Intervalo de pressão: | 0kPa~10kPa...40MPa |
| Destacar |
Sensor de transmissor de pressão da série HT BP170,Sensor de transmissão de pressão de água BP170,Sensor de transmissor de pressão BP170 de óleo |
||
Product Description
Sensor de transmissor de pressão da série HT BP170 para medição de água e óleo

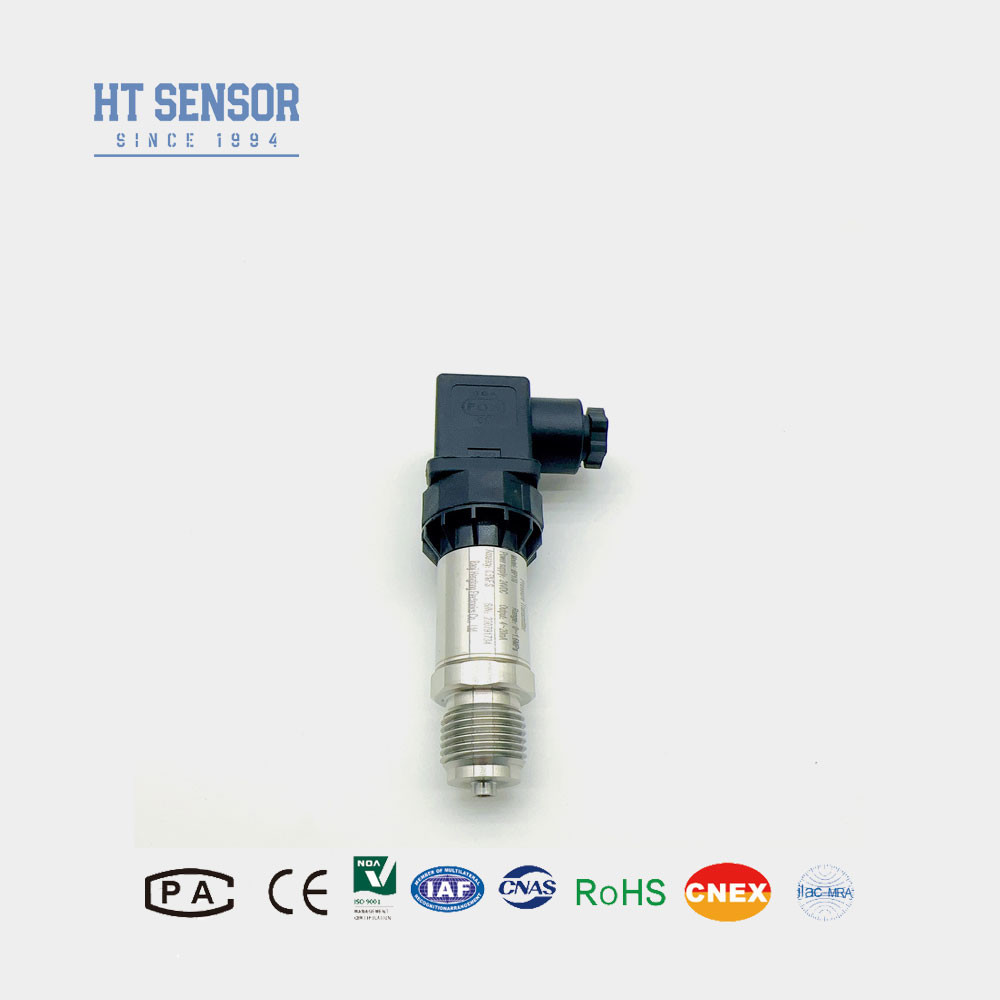

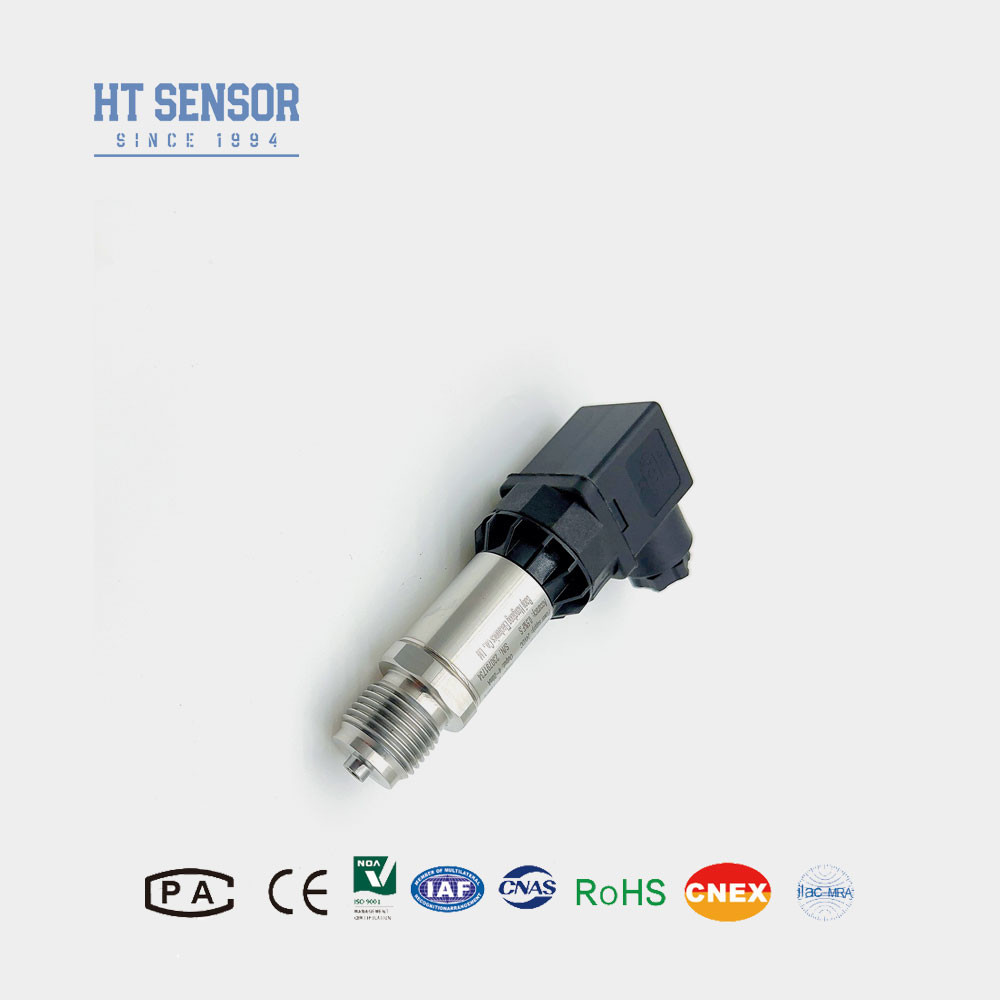

BP170 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP170 adota o núcleo de sensor com óleo isolado de silício da série HT como elemento de medição de sinal. Conector Hersman (DIN) personalizado.É o sensor mais utilizado na prática industrial, que é amplamente utilizado em uma variedade de ambientes de automação industrial, incluindo a conservação da água e a energia hidrelétrica, transporte ferroviário, edifícios inteligentes, automação da produção, aeroespacial,militar, petroquímica, petróleo poços, energia elétrica, navios, máquinas-ferramentas, oleodutos e outras indústrias
Características do produto do sensor de transmissor de pressão:
- 1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
- 2- Design compacto e leve
- 3. Alta precisão, toda estrutura de aço inoxidável
- 4.Cero e escala completa ajustáveis
Aplicações do sensor de transmissão de pressão:
- 1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- 2Aplicadas nas indústrias marítima e aeronáutica
- 3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
- 4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Seleção Exemplos de sensores de transmissores de pressão |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão conectados à terra de forma fiável..
4. Não há cabo por defeito. Três materiais estão disponíveis se necessário.Se não especificado de outra forma, o material do cabo de polietileno pode ser selecionado.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, informe-nos e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | |||||||||
| BP170X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
