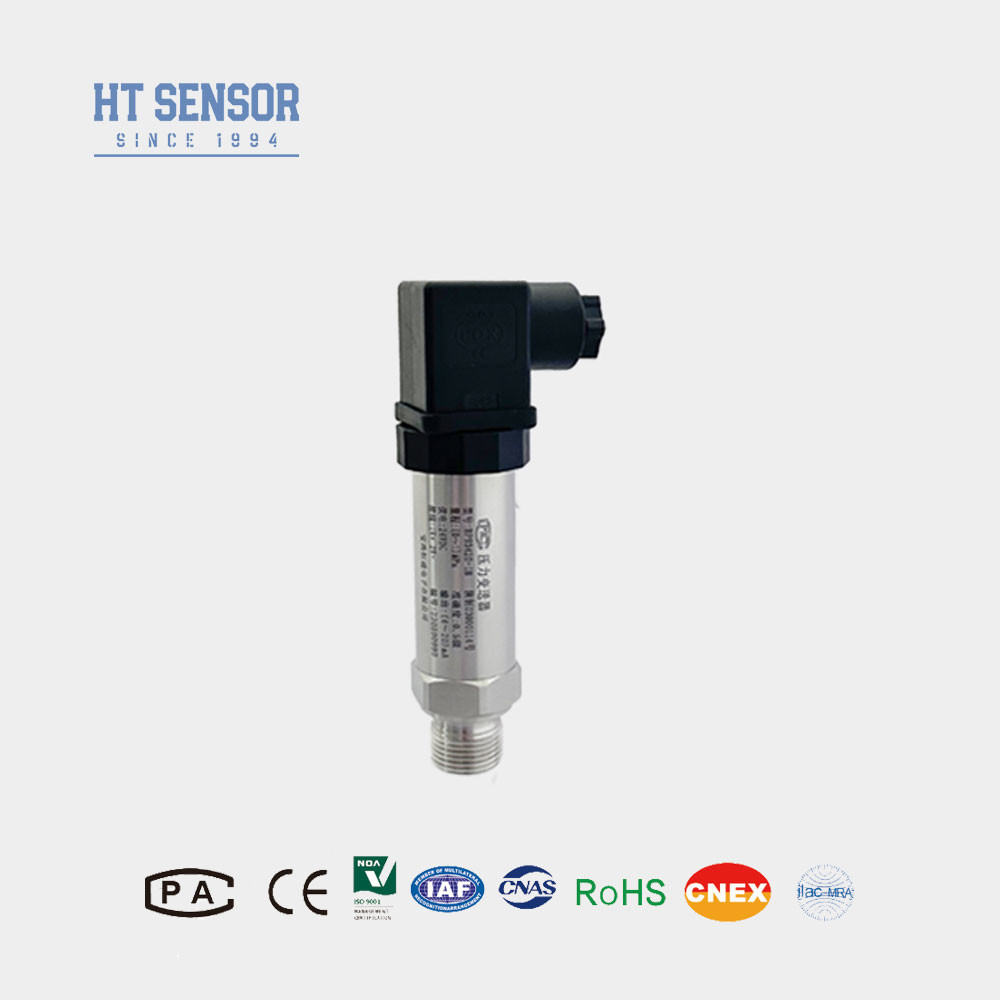

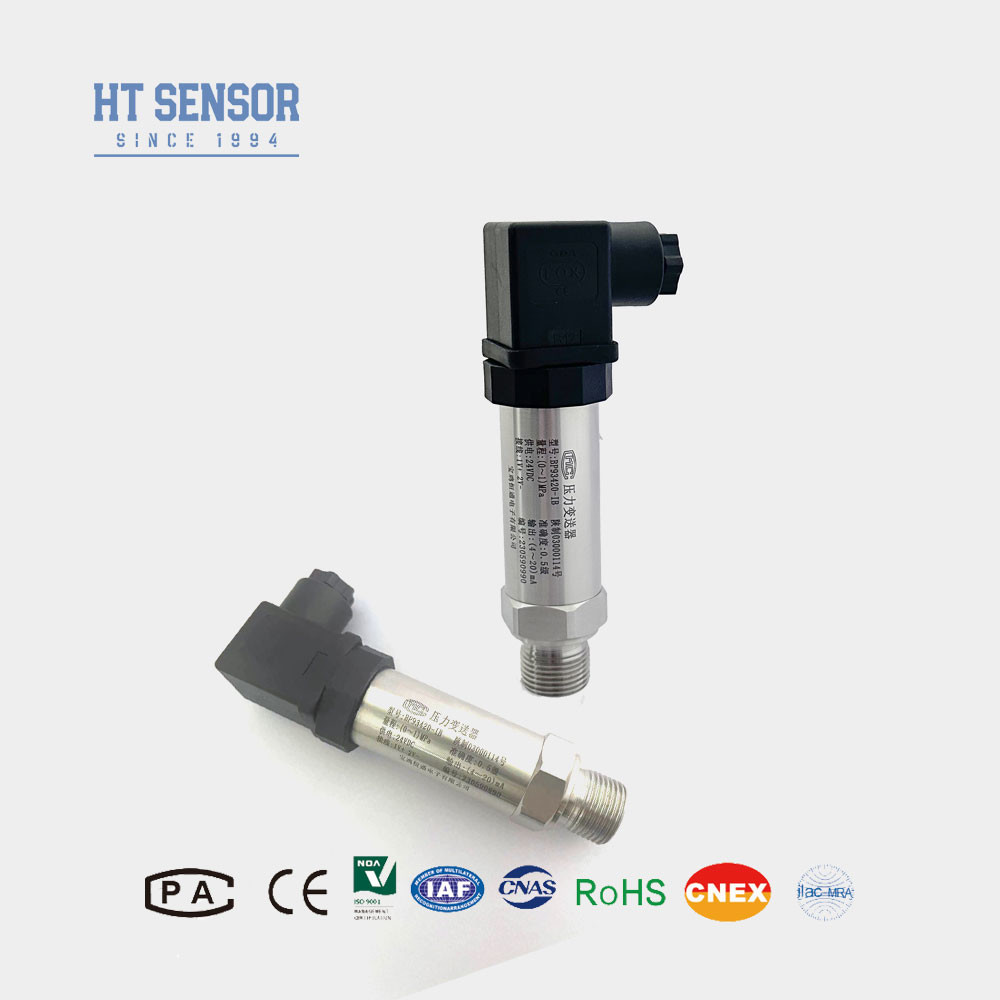

Sensor de transmissor de pressão BP93420IB de alta precisão com precisão típica de 0,25%
Product Details
| Modelo N.O.: | BP93420-IB | Potência: | 5VDC /24VDC |
|---|---|---|---|
| Classificação de protecção: | IP65 | Estabilidade a longo prazo: | +-0,15%F.S./ano (tipo) |
| Materiais para a habitação: | 316L. ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Marca comercial: | Sensor HT | Mediano de medição: | Ar. Água óleo |
| Grau de precisão: | 00,5%, 0,25% | Intervalo de pressão: | -100kpa~0a...100MPa |
| Destacar |
Sensor de transmissão de pressão de alta precisão,Sensor de transmissão de pressão DIN grande,0Sensor de transmissão de pressão de precisão típica de 0 |
||
Product Description
Sensor de transmissor de pressão BP93420IB de alta precisão com precisão típica de 0,25%
BP93420IB Sensor de transmissão de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP93420IB incorpora o núcleo de óleo isolado de silício difuso da série HT como elemento de medição primário do sinal.Estes sensores de pressão de silício difuso são projetados especificamente para fornecer medições precisas e consistentes para processos críticosCom uma precisão e estabilidade excepcionais, este sensor de pressão de silício difuso é adequado para uma ampla gama de aplicações industriais,oferecer um desempenho fiável e garantir um controlo óptimo dos processos.
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Características do produtode sensor de transmissor de pressão:
- O transmissor de pressão possui um amplo intervalo de medição, uma estrutura de aço inoxidável durável e várias opções de interface de pressão para acomodar diferentes necessidades de aplicação.
- O seu design compacto e leve permite uma fácil instalação e integração em ambientes de espaço limitado.
- Com alta precisão e uma estrutura totalmente de aço inoxidável, este transmissor de pressão garante medições de pressão precisas e fiáveis.
- Além disso, oferece a opção de adicionar uma cabeça de exibição LED ou LCD para monitoramento e exibição convenientes da pressão no local.
Aplicaçõesde sensor de transmissor de pressão:
- Este transmissor de pressão foi projetado especificamente para medir com precisão gases e líquidos não corrosivos, utilizando um material de aço inoxidável 316L para maior durabilidade e confiabilidade.
- É amplamente utilizado nas indústrias marítima e da aviação, onde a medição precisa da pressão é crucial para a segurança e o desempenho.
- Além da marinha e da aviação, este transmissor de pressão é amplamente utilizado em vários processos industriais no local, incluindo petróleo, química, metalurgia, geração de energia e hidrologia.
- É também comumente utilizado em sistemas de controlo hidráulico e pneumático, proporcionando sensores de pressão precisos para uma operação eficiente do sistema.
| Tipos de encomenda do sensor do transmissor de pressão |
1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3Quando se encomenda com cabeça de transdutor de display LCD ou LED, a potência do transmissor não deve ser inferior a 20 VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável..
5A gama de temperaturas de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
6O comprimento padrão do cabo é de 1,5 m e há três tipos de materiais para escolher.Se precisar de um material de cabo diferente, por favor, especifique no formulário de encomenda.
7Em caso de forte vibração, força de impacto instantâneo, forte interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe a nossa empresa e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
