Sensor avançado de pressão do diafragma de alta temperatura para medição da pressão do líquido Transmissor BP93420-IIIQ
Product Details
| Modelo N.O.: | BP93420-IIIQ | Fornecimento de energia: | 12-36Vdc |
|---|---|---|---|
| ouptut: | 4-20mA com ecrã LCD ou LED | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Distância: | 0-35kpa~3.5Mpa | Tipo de estrutura: | Sensor de pressão do diafragma |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | grau de precisão: | 00,5% |
| Classificação IP: | IP65 | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor avançado de pressão do diafragma,BP93420-IIIQ |
||
Product Description

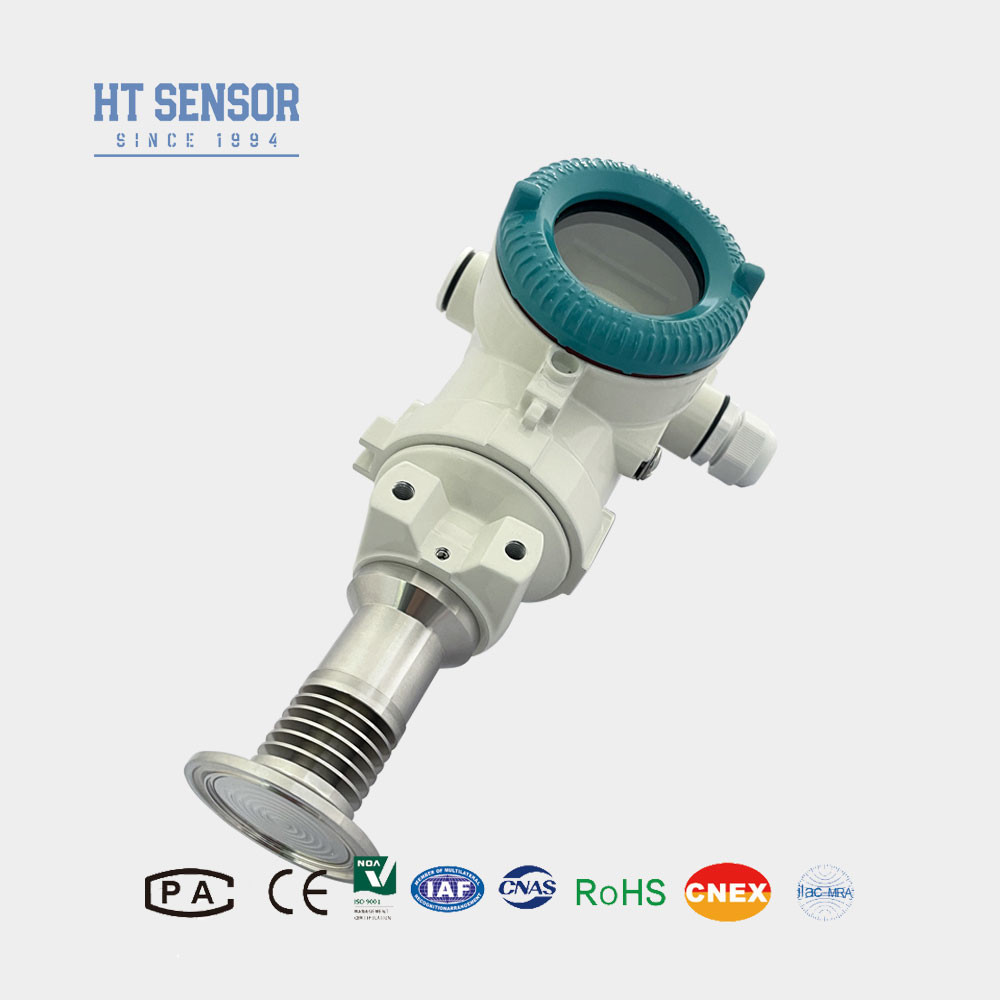

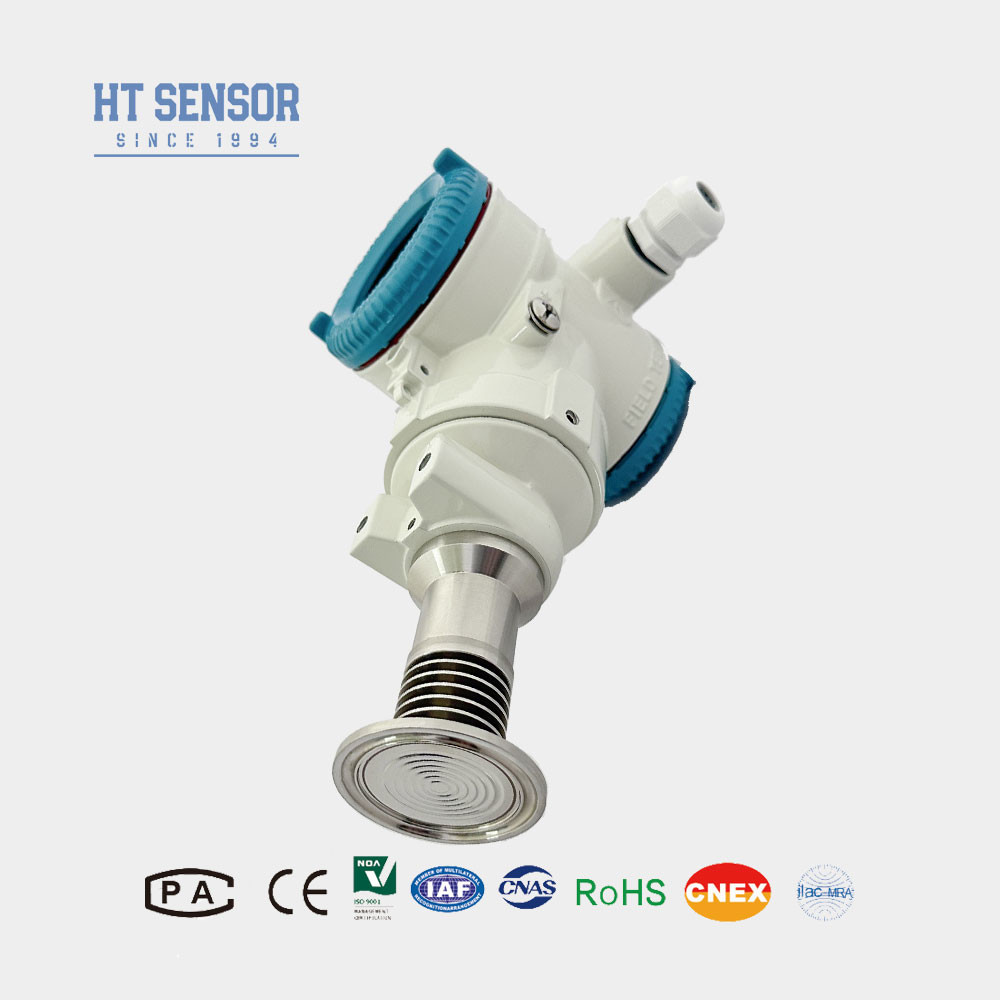

Sensor avançado de pressão do diafragma para medição da pressão do líquido BP93420-IIIQ
Transmissor de pressão BP93420-IIIQ
Introdução do sensor de pressão do diafragma:
O transmissor de sensor de pressão de filme BP93420-IIIQ é uma simulação de transmissor de pressão, utilizando uma estrutura de filme plano, aumentando a área de contato com o meio.capacidade de sobrecarga forte, forte resistência à corrosão, ampla aplicação. estrutura simples, fácil de limpar, especialmente adequado para medição de pressão de alimentos líquidos.
| Parâmetros de desempenhodeSensor de pressão do diafragma | |
| Intervalo de medição deSensor de pressão do diafragma | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicações deSensor de pressão do diafragma:
- 1Adequado para medição de gases e líquidos não corrosivos com 316L.
- 2. Usado para processamento asséptico em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- 3Utilizado nas indústrias do papel e da química, bem como na medição do nível de águas residuais e da pressão dos tanques de bebidas, adequado para sistemas de controlo hidráulico e pneumático.
| Signalização de saída ofSensor de pressão do diafragma | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomendafSensor de pressão do diafragma |
- 1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
- 2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
- 3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
- 4Para assegurar o funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
- 5A gama de temperaturas de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
- 6O comprimento padrão do cabo é de 1,5 m e existem três tipos de materiais para escolher.Se precisar de um material de cabo diferente, por favor, especifique no formulário de encomenda.
- 7Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, informe-nos e indique na ordem.
