Transmissor de sensores de pressão industriais para sistemas de controlo hidráulico e pneumático
Detalhes do produto
| Modelo N.O.: | BP93420-III | Potência: | 12-36Vdc |
|---|---|---|---|
| Produção: | 4-20mA com HART ou RS485 | Peso: | ~ 0,8 kg |
| Tipo de pressão: | Medidor, pressão absoluta, pressão selada | Origem: | Baoji, China |
| Código do SH: | 9026201090 | Tipo de estrutura: | transmissor de pressão |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | Grau de precisão: | 00,5% F.S. 0,25% F.S. |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Destacar |
Transmissor de sensor de pressão pneumático,Transmissor de sensor de pressão hidráulica,Transmissor de sensor de pressão industrial |
||
Descrição do produto
Transmissor de sensores de pressão industriais para sistemas de controlo hidráulico e pneumático

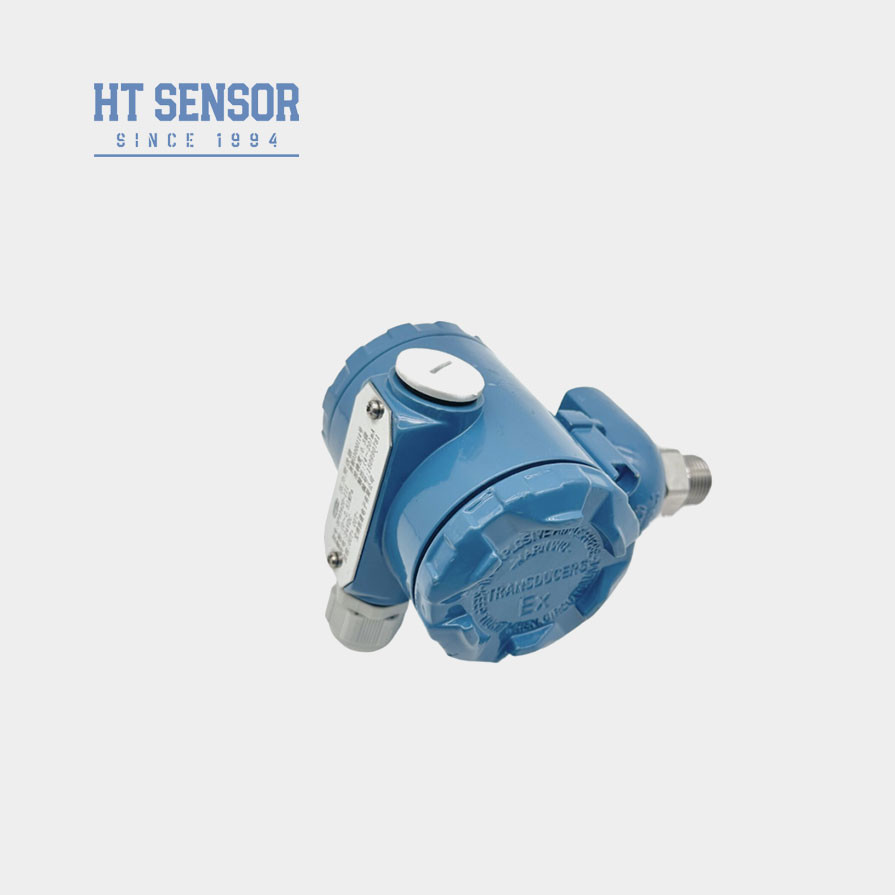

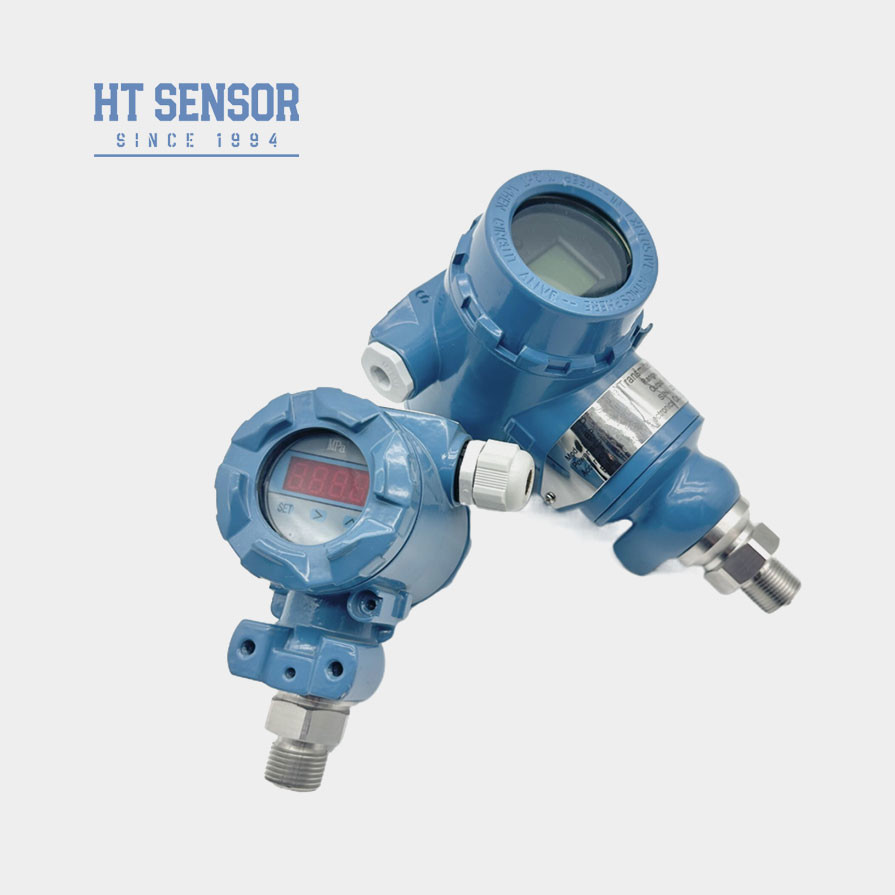

BP93420-IIISensor de pressão industrial
IntroduçãoSensor de pressão industrial:
O transmissor de sensor de pressão industrial BP93420-III consiste num módulo de sensor de pressão e numa placa de circuito inteligente.circuito de detecção de diafragma de medição, sensor de temperatura e circuito de compensação de temperatura.A placa de circuito inteligente é composta por um controlador de microcomputador e um circuito periférico para completar a conversão de sinais de pressão em sinais elétricosUsado na indústria para medir a pressão de líquidos, gases ou vapores.
Características do produtodeSensor de pressão industrial:
1Ampla gama de medições, diversas formas de interface de pressão e nível de protecção IP65.
2Várias formas de sinal de saída, ajustáveis e visíveis.
3Ponto zero ajustável e escala completa.
4O núcleo utiliza silício difuso de alta precisão e alto desempenho.Sensores de pressão piezorresistentes.
AplicaçõesdeSensor de pressão industrial:
1Adequado para medir a pressão de gases e líquidos não corrosivos em aço inoxidável 316L.
2Petróleo, química, metalurgia, energia e hidrologia.
3- Medição e controlo da pressão em ambientes industriais externos adversos.
4. Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho doSensor de pressão industrial | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ ± 0,1% FS |
| Histerese | ≤ ± 0,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Liga de alumínio |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,2 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5A gama de temperaturas de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
6. O cabo não está incluído por padrão. Quando são necessárias linhas de cabo de suporte: Se não houver instruções especiais, podem ser utilizados materiais de cabo de polietileno.Especifique no formulário de encomenda.
7Em caso de exigências especiais como vibração forte, força de impacto instantâneo, interferência eletromagnética ou RF forte, por favor informe-nos e indique na ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
