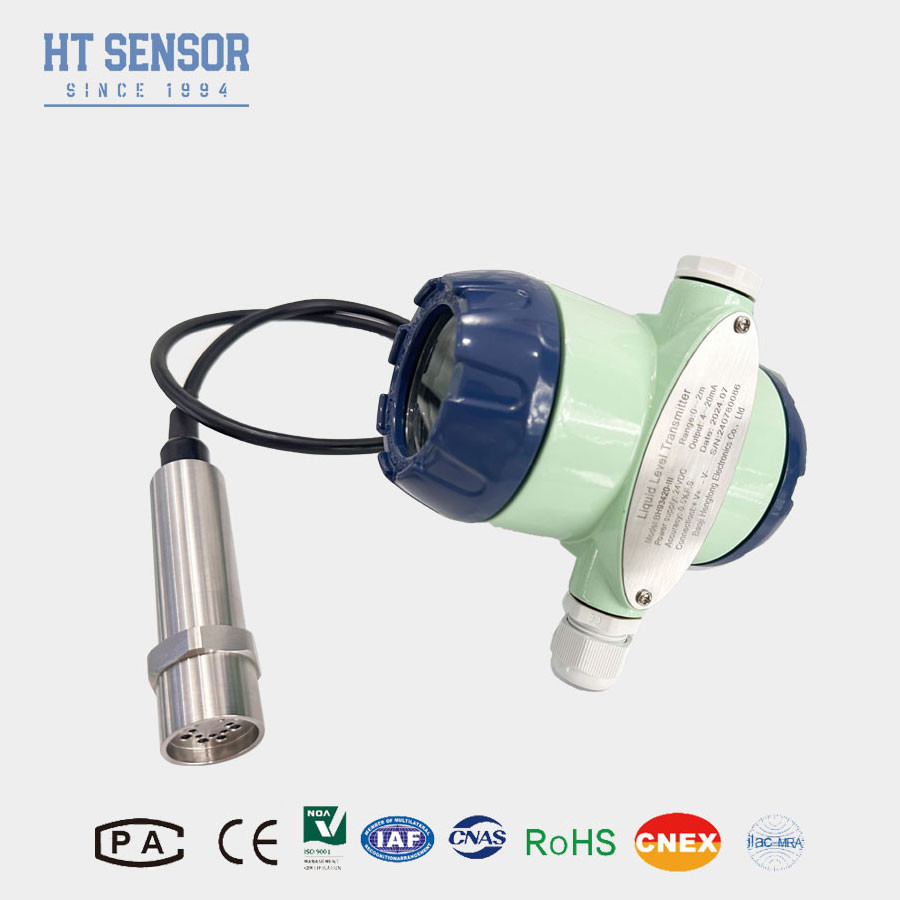

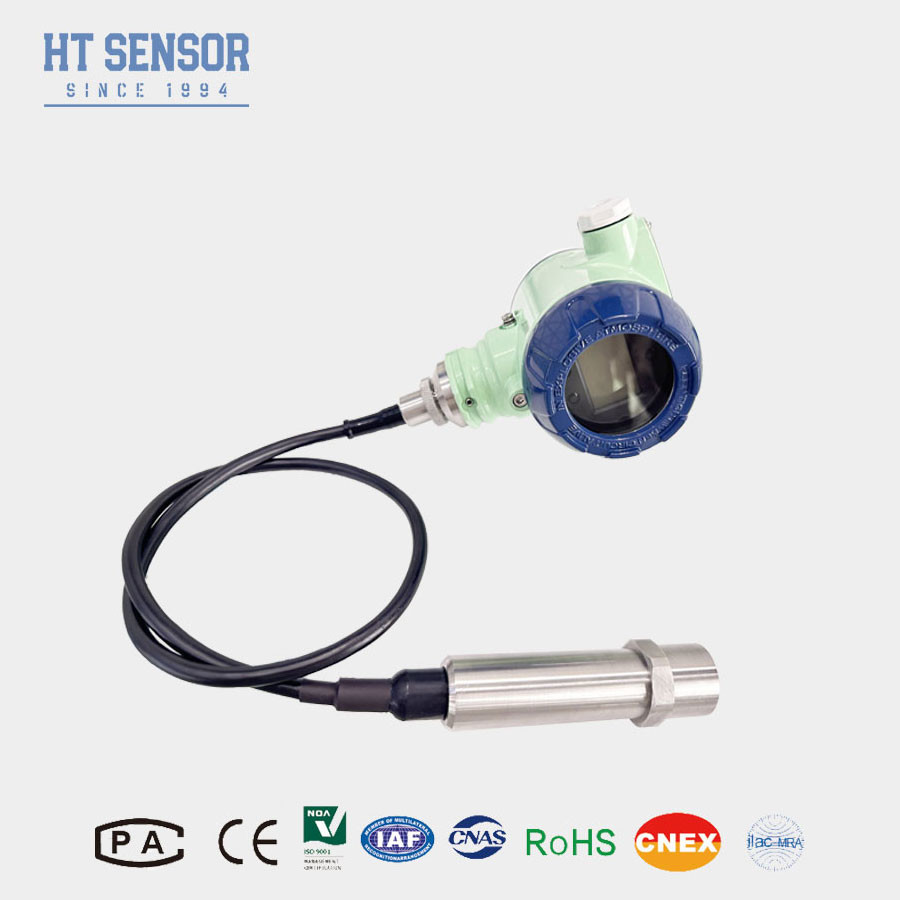

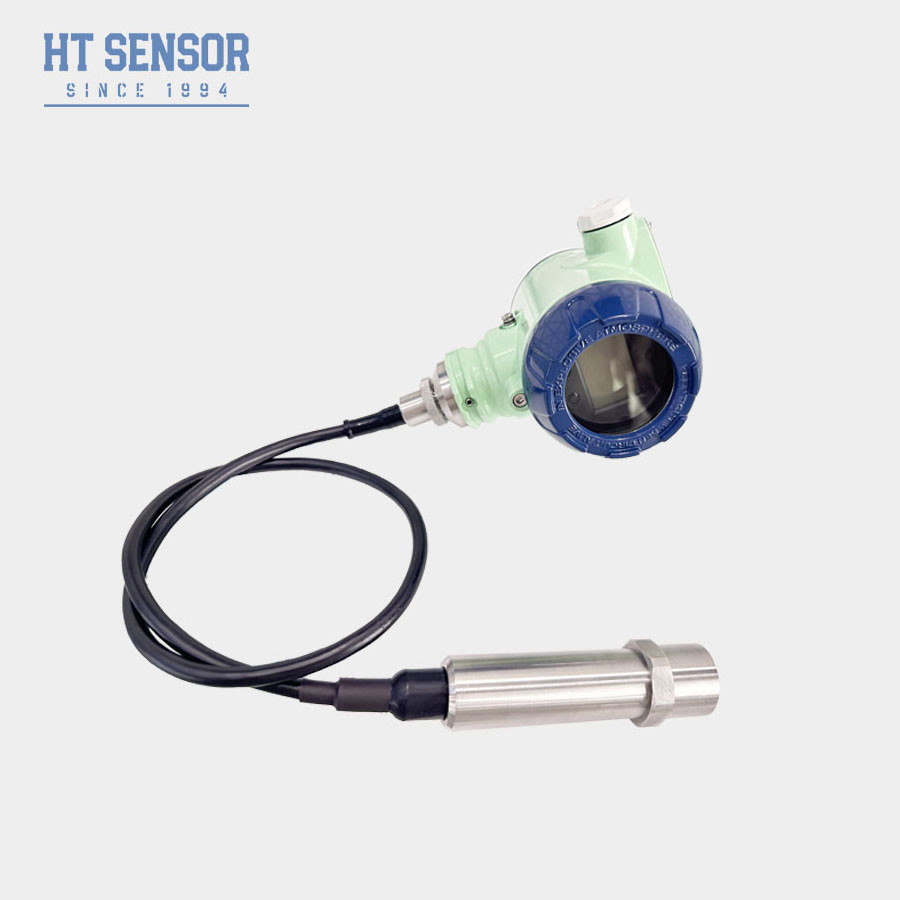

BH93420-III Transmissor de nível de líquido da água Oem Rs485 Sensor de pressão submersível
Product Details
| Modelo N.O.: | BH93420-III | Classificação IP: | IP68 |
|---|---|---|---|
| Personalizado: | Não personalizado | Cabos: | PE, PU, PTFE |
| Precisão: | 00,25%, 0,5% | Material de diafragma: | Aço inoxidável 316L |
| Peso líquido: | 00,3 kg | Pacote de transporte: | Cartão |
| Marca comercial: | Sensor HT | Origem: | Shaan Xi |
| Código do SH: | 90261000 | Habilidade da fonte: | 2000 PCS/MÊS |
| Tipo de sinal de saída: | Tipo analógico | Tipo de sonda: | Tipo de sonda |
| Destacar |
Transmissor de nível de líquido de água,Rs485 Transmissor de nível de líquido de água |
||
Product Description
BH93420-III Transmissor de pressão do nível da água para medição da pressão da água
Introdução do transmissor de nível de água:
BH93420-IIIO transmissor de nível de água piezoresistivo adota o princípio do sensor piezoresistivo para determinar a altura do nível do líquido medindo o efeito de pressão do meio no sensor.Quando a altura do líquido aumenta, a pressão do meio sobre o sensor aumenta, o que resulta numa alteração do valor da resistência do sensor.O transmissor de nível de líquido piezorresistivo converte-o em uma saída de sinal elétrico relacionada com a altura do nível de líquido, medindo a mudança no valor de resistência do sensorO transmissor pode calcular com precisão a altura do nível do líquido de acordo com a relação linear entre pressão e resistência.
- Projeto de tipo dividido, que facilita a fiação e calibração no local
- Exibição LED
- Classificação à prova de explosão: ExiaIICT6
- Alta protecção: IP68
- Cabos: PE, PU.PTFE
Aplicações:
1. são amplamente utilizadas no controlo e controlo do nível dos tanques de armazenagem, dos armários dos tanques, dos condutores e de outros recipientes.
2Pode ser utilizado em sistemas de armazenamento e transporte de líquidos em indústrias petrolíferas, químicas, farmacêuticas e outras para garantir que o nível do líquido esteja dentro de uma faixa segura.
3O transmissor de nível de líquido de piezoresistência pode ser usado em equipamentos de tratamento de água para monitorar o nível de líquido de tanques de água, piscinas, etc., para obter controle automático.
4É adequado para a conservação, enchimento e outros processos na indústria de transformação de alimentos para garantir que o nível líquido do produto atenda à norma.
5O transmissor de nível piezoresistivo pode ser utilizado para monitorização ambiental, como o monitorização do nível de rios, lagos e outros corpos de água.
6Pode ser utilizado em navios e engenharia offshore para monitorizar o nível de líquido dos tanques de combustível dos navios, cabines, etc.
|
Parâmetros de desempenho: |
|
| Faixa de medição | 0~10m...400mH2O |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Choque. | 100 g |
| Material de habitação | Alumínio fundido, l1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,5 kg (sem cabo) |
| Material do cabo | Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 15 ~ 30VDC | 2/3/4 de fio |
| Protocolo de comunicação RS485 | 4 Fios |
|

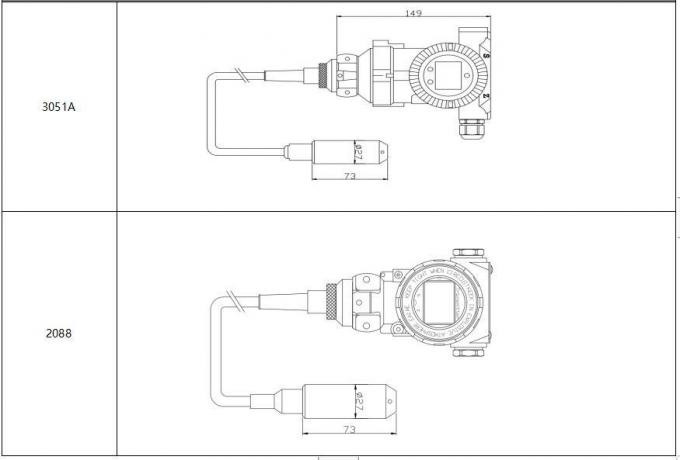

Esboço Construção: |
|

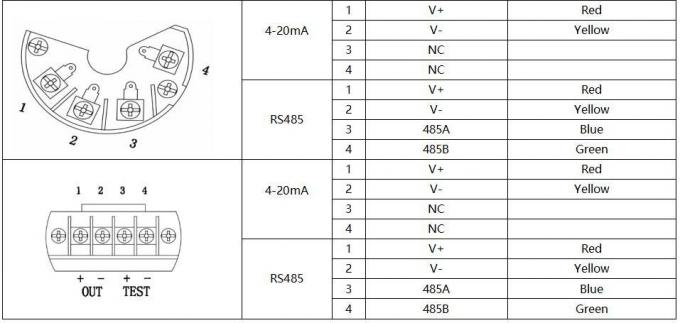

Conexão elétrica: |
|

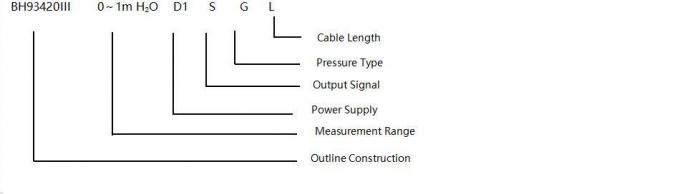

Exemplos de selecção: |
| Dicas de encomenda: |
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
| Ordem Guia: | ||||||||||
| BH93420 | Código | Esboço Construção | ||||||||
| III. | Transmissor de nível de líquido com caixa 2088 | |||||||||
| Faixa de medição | 0~10m... 400m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
| Código | Conexão elétrica | |||||||||
| B5 | 2088 com exibição | |||||||||
| B6 | 3051A | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Materiais | |||||||||
| 01 | 304 aço inoxidável | |||||||||
| 02 | 316L aço inoxidável | |||||||||
| Código | Material do cabo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
