70KPa~70MPa Sensor de pressão de silício Sensor de pressão piezorresistivo
Product Details
| Modelo N.O.: | HT19V | Tipo de fio: | Não |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Mediano de medição: | Gás e líquidos |
| Distância: | 0-10kpa~60mpa | Produção: | mV |
| Tipo de pressão: | G/A/S | Fornecimento: | 5-10VDC |
| Código do SH: | 9026209090 | Habilidade da fonte: | 20000pcs/mês |
| Tipo: | Sensor de pressão piezoresistivo | Materiais: | Aço inoxidável |
| Personalização: | Disponível OEM e ODM | ||
| Destacar |
Sensor de pressão de silício de 70 MPa,Sensor de pressão de silício piezoresistivo,Sensor de pressão de silício de 70 KPa |
||
Product Description

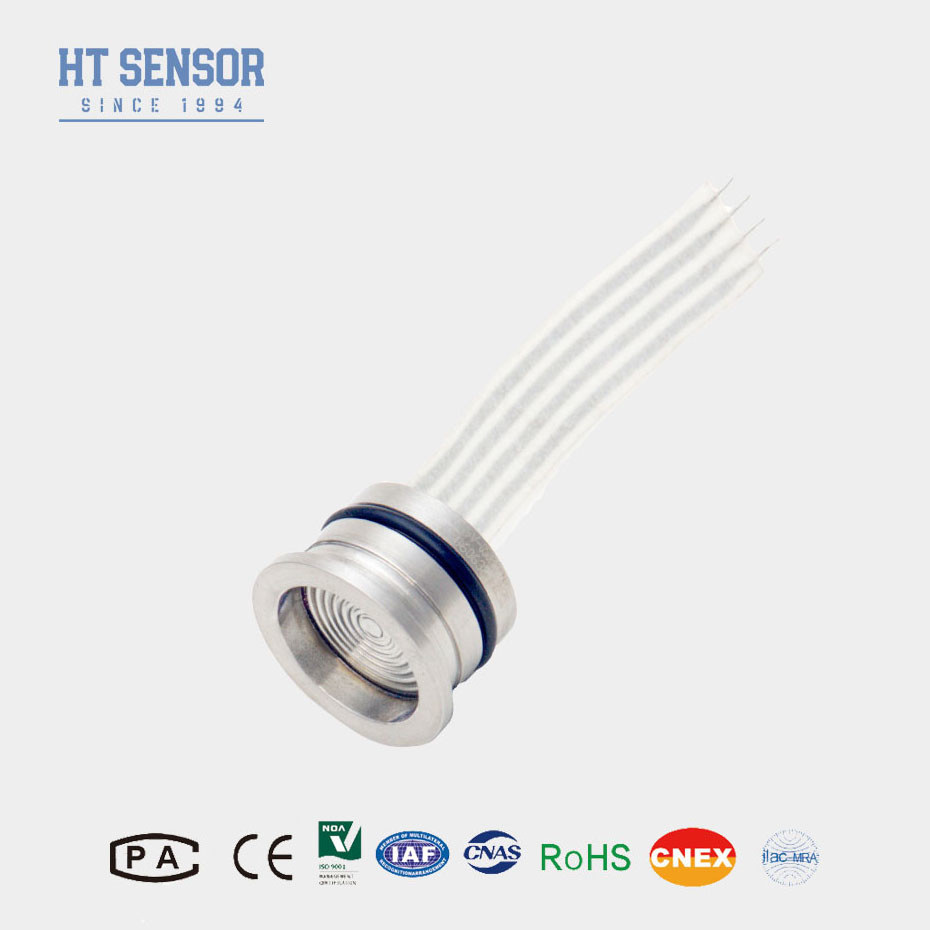

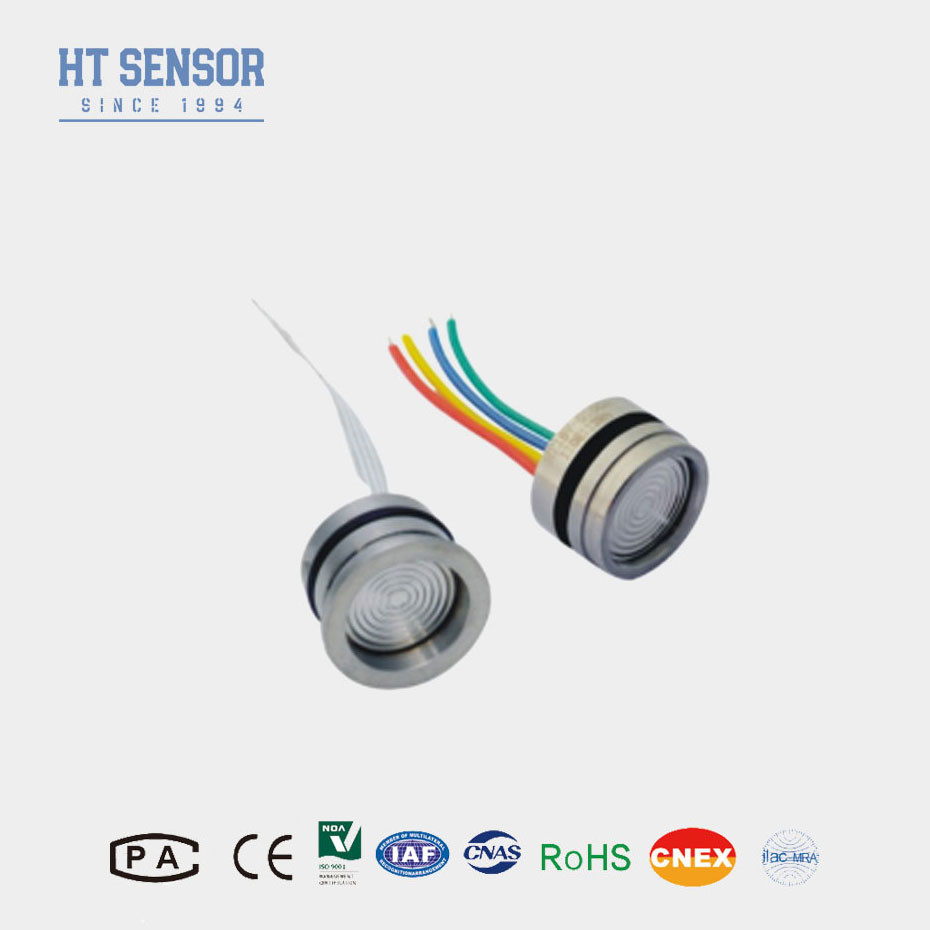

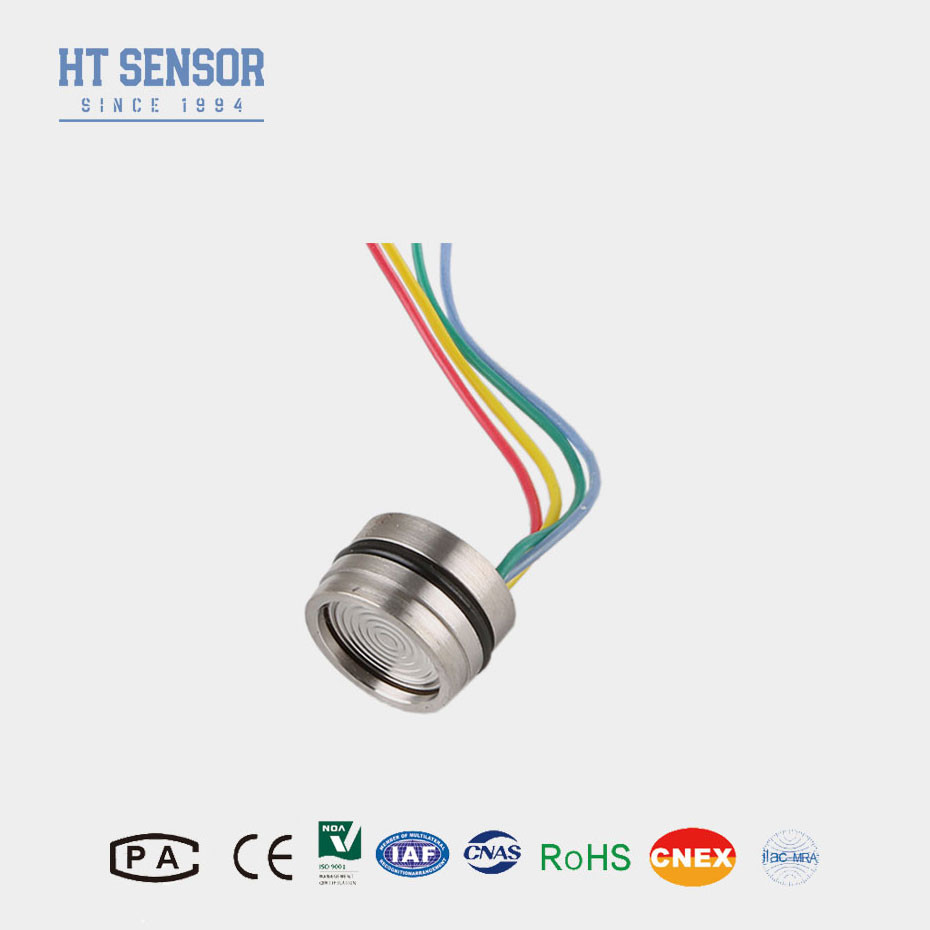

HT19V Sensor de pressão de silício piezoresistivo
Introdução do sensor de pressão de silício:
O núcleo do sensor de pressão piezorresistivo de silício HT19 é um elemento de silício difuso altamente estável.Sensor de pressão de silício piezoresistivo, embalado numa caixa de aço inoxidável de 316LO HT26 compensado é oferecido num pacote solúvel ou com uma variedade de acessórios roscados, tais como 1/4 e 1/8NPT, 1/4BSP, bem como acessórios de processo personalizados.
Características do produtodeSensor de pressão de silício piezoresistivo
• Montável com vedação de anel O
• Superfícies molhadas de aço inoxidável
• Amplificado
• ASIC calibrado
• Medidor absoluto, selado
• Opção de cabo
• Saída analógica
• SENT Output Opcional (contato com a fábrica para mais detalhes)
Aplicaçõescom um diâmetro superior a 50 mm,:
1Adequado para medir a pressão dos gases corrosivos e dos líquidos, compatível com aço inoxidável de 316 l
2. Utilizado em sistemas de controlo de processos para monitorizar e controlar a pressão.
3Frequentemente utilizado no sistema de refrigeração e na medição da pressão do compressor de ar.
Performance elétricacom um diâmetro superior a 50 mm,:
1Fornecimento de energia: ≤ 10 VDC
2.Tensão de saída de modo comum: 50% da entrada (típica)
3.Impedência de entrada: 4KΩ~20KΩ
4Impedância de saída:2.5KΩ~6KΩ
5Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,- Não. | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tipo | Max. | Unidade | ||||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||||
| Meio de enchimento | Óleo de silício | |||||
| Peso | ~ 28 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC | ||||||
| Esboço Construçãocom um diâmetro superior a 50 mm, | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Conexão elétrica e compensaçãocom um diâmetro superior a 50 mm, |
|
|
| Exemplos de seleção |
