10 kPa de desempenho elétrico do sensor de transmissão de pressão diferencial para ensaio de ar

Sensor de transmissão de pressão diferencial para ensaio de ar

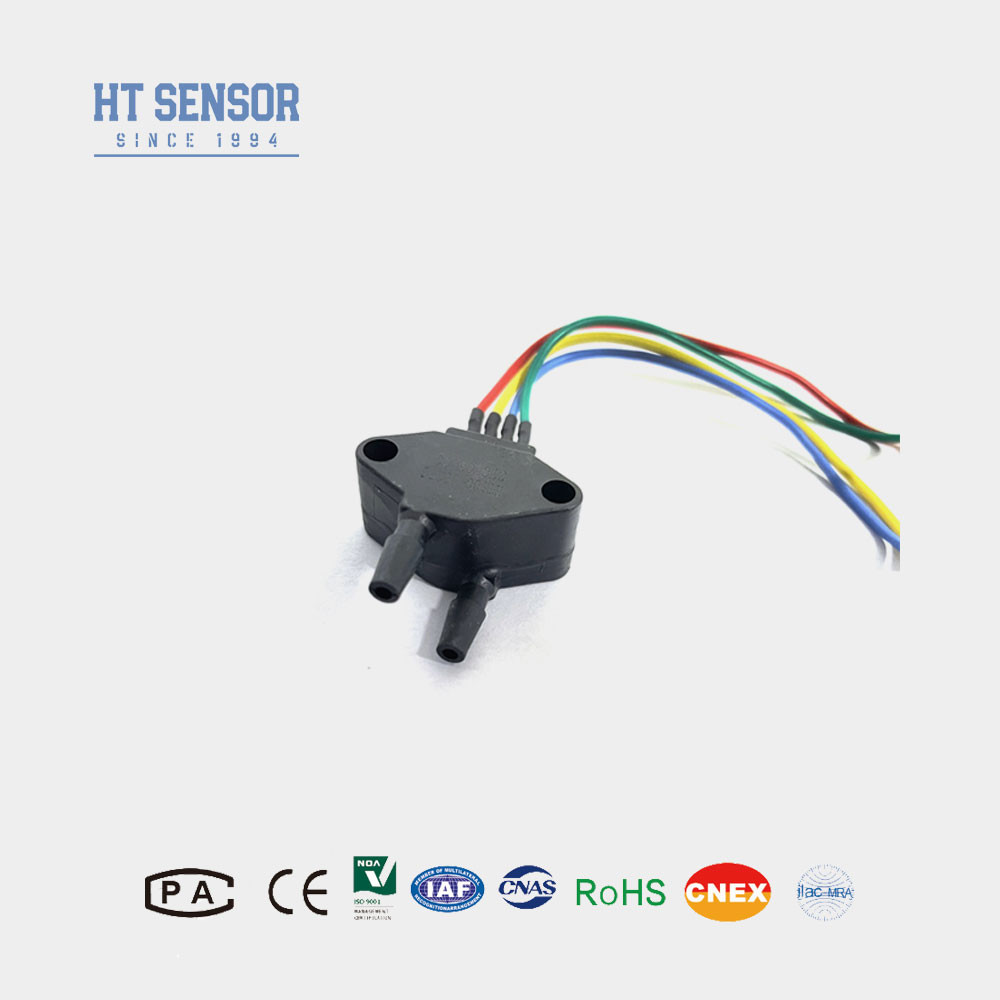

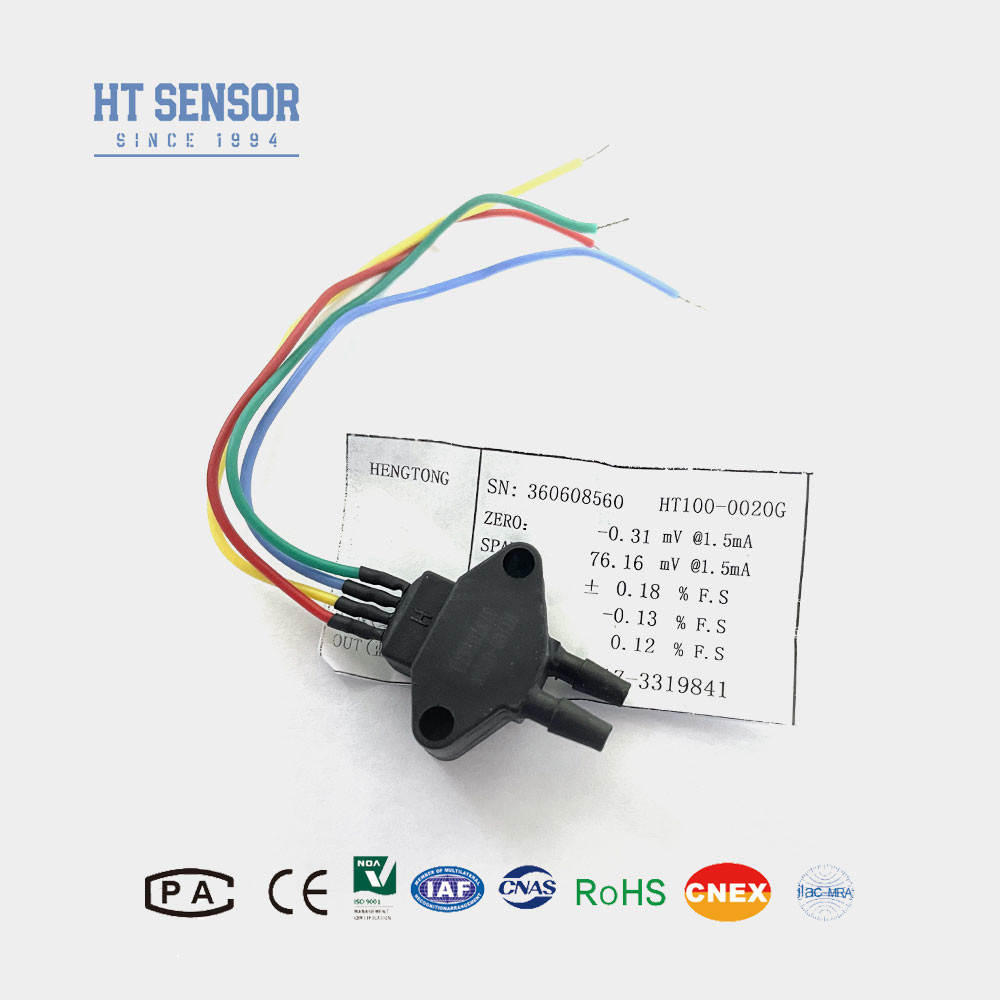

BP101 Sensor de pressão piezoresistivo de silício

Introdução do transmissor de pressão diferencial:

O sensor de pressão diferencial piezoresistivo de silício BP101 é um tipo de elemento de silício difuso com alta estabilidade.É um sensor de pressão diferencial compacto especialmente concebido para pressão diferencial de pequena amplitudeÉ conhecido pela sua excelente fiabilidade, repetibilidade e estabilidade, tornando-o ideal para a medição precisa da pressão dos gases.

Características do produto do transmissor de pressão diferencial:

• Ampla faixa de medição, 0~10KPa~200kpa.
• Alta fiabilidade e excelente estabilidade.
• Aplicações aeroespaciais.

Aplicações do transmissor de pressão diferencial:

• Medição das pressões dos gases secos e não corrosivos.
• Sistemas de controlo pneumáticos.
• Engenharia biomédica para aplicações médicas.
• HVAC (aquecimento, ventilação e ar condicionado) controle.
• Ensaios aeroespaciais para fins relacionados com a aviação.

Performance elétrica do transmissor de pressão diferencial:

• Fornecimento de energia: 5 V CC
• Output:0.5-4.5VDC

• Parâmetros de desempenho
  Faixa de medição	0-10KPa,0~~~200KPa
  Tipo de pressão	Pressão diferencial
  Pressão estática	2 vezes o intervalo nominal
  Sobrecarga	≤ 1,5 vezes o intervalo nominal
  Precisão @ 25°C	±0,5% (típico), ±1% (máximo)
  Drift de temperatura zero	±2,5% F.S/°C (típico) ±3% F.S/°C (máximo)
  Desvio de temperatura do comprimento	±2,5% F.S/°C (típico) ±3% F.S/°C (máximo)
  Temperatura de compensação	0-50°C
  Temperatura de funcionamento	-20°C a 80°C
  Temperatura de armazenamento	-40°C a 100°C
  Material de habitação	Plastico
  Conexão sob pressão	φ5 bocal de ar ou personalizável
  Classificação de protecção	IP65

Tipos de encomenda do transmissor de pressão diferencial
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a hermeticidade necessária
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.
