BPHT24-III Sensor de pressão do diafragma de descarga para transmissor de pressão absoluta e de pressão selada
Product Details
| Modelo NÃO.: | BPHT24 | Faixa: | 0-10kpa~35Mpa |
|---|---|---|---|
| Poder: | 5vdc /10-32vdc | Saída: | 0.5-4.5VDC /4-20mA /0-10VDC e assim por diante |
| Conectar: | G1/2 1/2NPT ou M20*1.5 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Transmissor de pressão do diafragma | Meio de medição: | Líquido, gás, cola para bebidas, etc. |
| Destacar |
BPHT24-III Sensor de pressão do diafragma,Sensor de pressão do diafragma selado,Sensor de pressão do diafragma de vazão absoluta |
||
Product Description

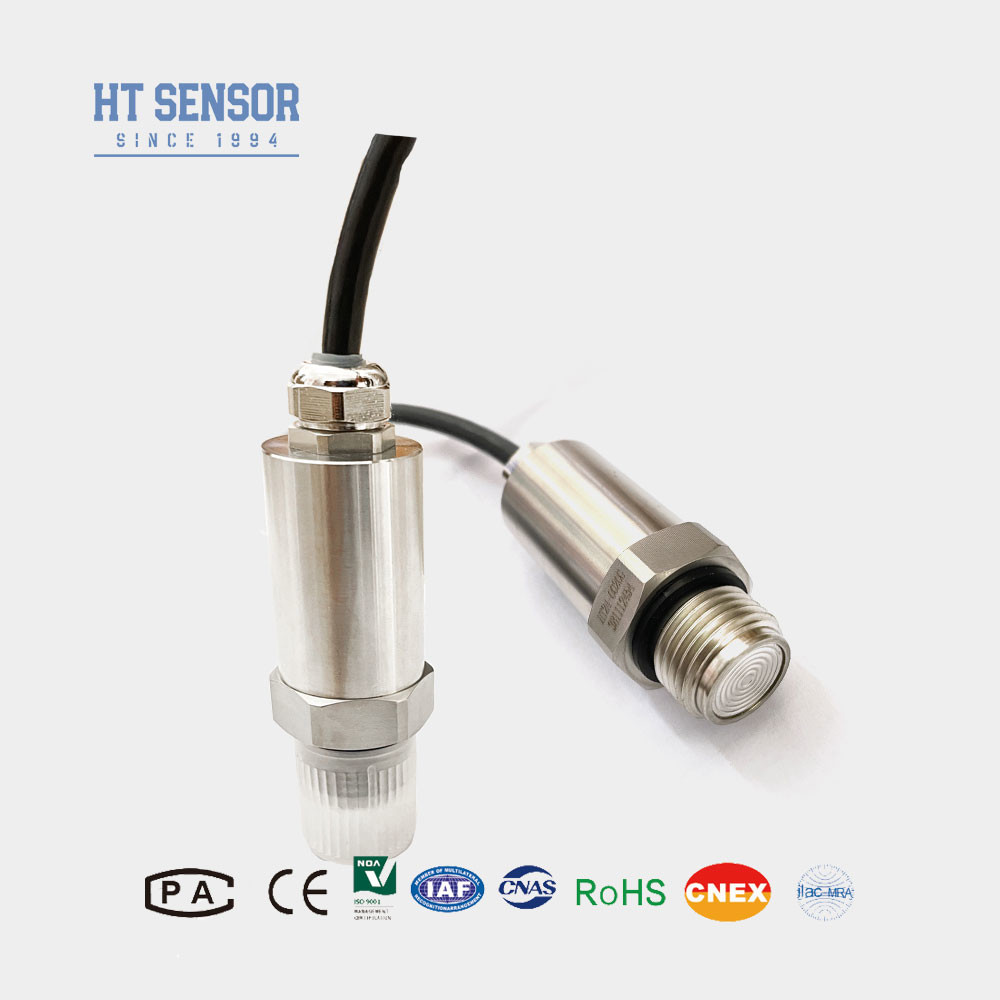

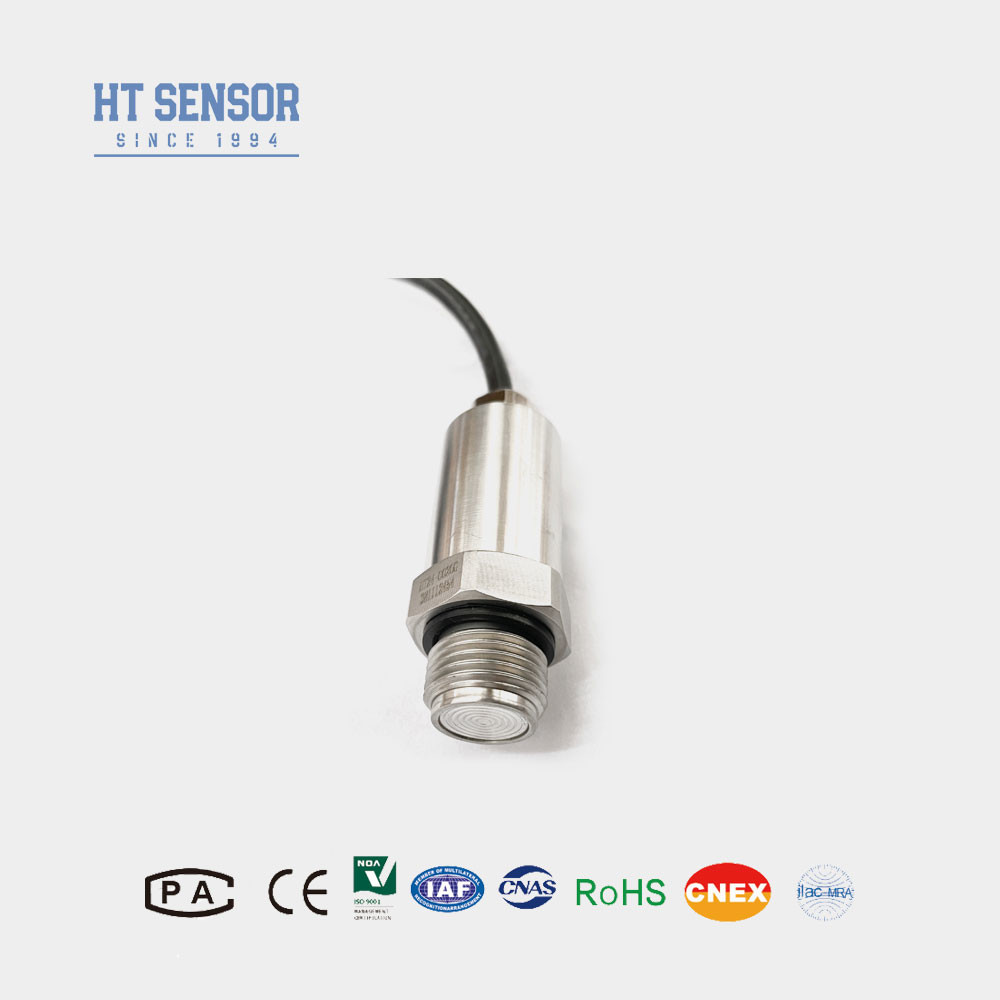

Sensor de pressão de diafragma plano BPHT24-III para tipos de pressão manométrica, absoluta e selada
Transmissor de pressão BPHT24
Introdução do sensor de pressão de diafragma plano:
O transmissor de sensor de pressão de diafragma plano BPHT24 com filme plano roscado é um sensor comumente usado em sistemas de controle de automação industrial. Ele pode converter sinais de pressão em sinais elétricos padrão. Seu design roscado torna a instalação muito conveniente, enquanto a estrutura de filme plano oferece resultados de medição mais estáveis. Além disso, este sensor também possui alta precisão, alta confiabilidade e outras características, e é amplamente utilizado em várias aplicações de medição de pressão.
Características do produtodo sensor de pressão de diafragma plano:
1. Várias opções de interface de pressão.
2. Projetado para aplicações higiênicas para evitar a incrustação do meio.
3. Alta precisão com uma estrutura totalmente em aço inoxidável.
4. Fácil de limpar.
Aplicaçõesdo sensor de pressão de diafragma plano:
1. Adequado para medir gases e líquidos não corrosivos com 316L.
2. Ideal para proteção ambiental e indústrias químicas.
| Parâmetros de desempenho do sensor de pressão de diafragma plano | |
| Faixa de medição | 0~35Kpa…~20MPa |
| Tipo de pressão | Pressão manométrica, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade e histerese | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidade a longo prazo | ±0,1%F.S/Ano(Típ.) ±0,2%F.S/Ano(Máx.) |
| Deriva de temperatura do ponto zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de temperatura de escala total | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Resposta de frequência | 2,4Khz |
| Temperatura de compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de operação | -20ºC~80ºC |
| Temperatura de armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da carcaça | 304,316L |
| Material do diafragma | 316L |
| Resistência de isolamento | 100MΩ 100VDC |
| Classificação de proteção | IP65 |
| Vedação do anel O | Borracha fluorada |
| Peso | ~0,5kg |
| Sinal de saída | Tensão de alimentação | Tipo de saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocolo de comunicação RS485 | 3,6~30V / Bateria | 4 fios |
| Construção do contorno do sensor de pressão de diafragma plano | |
| Dimensão | |
| Guia de pedidos do sensor de pressão de diafragma plano | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Construção do contorno | |||||||
| IX | Transmissor de pressão com display | IIC/III | Transmissor de pressão geral industrial/com display | |||||
| T | Transmissor de pressão resistente a altas temperaturas | |||||||
| Faixa de medição | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa ou MPa | X: Indica a faixa de medição real | |||||||
| Código | Fonte de alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Invólucro industrial 2088 | |||||||
| B5 | Invólucro industrial 2088 com display | |||||||
| B6 | Outro | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão manométrica | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
FAQ:
Q1: Você é uma empresa de manufatura?
A1: Somos fabricantes com mais de 29 anos de experiência.
Q2: Produto personalizado
A2: Fornecemos serviços OEM e design personalizado.
Q3: Garantia de qualidade
A3: Nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio para o comprador original. A Hengtong substituirá ou reparará produtos defeituosos gratuitamente. Esta garantia não se aplica a nenhuma unidade que tenha sido modificada, mal utilizada ou negligenciada.
Q4: Envio e embalagem
A4: Os produtos são geralmente enviados por expresso internacional, incluindo UPS, FedEx, DHL e INT para frete pré-pago, também podem usar sua conta de envio para coletar, embalagem de exportação padrão, incluindo certificação de inspeção.
Q5: Contate-nos
A5: Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e comerciais. Basta nos deixar uma mensagem ou clicar no Serviço online.
