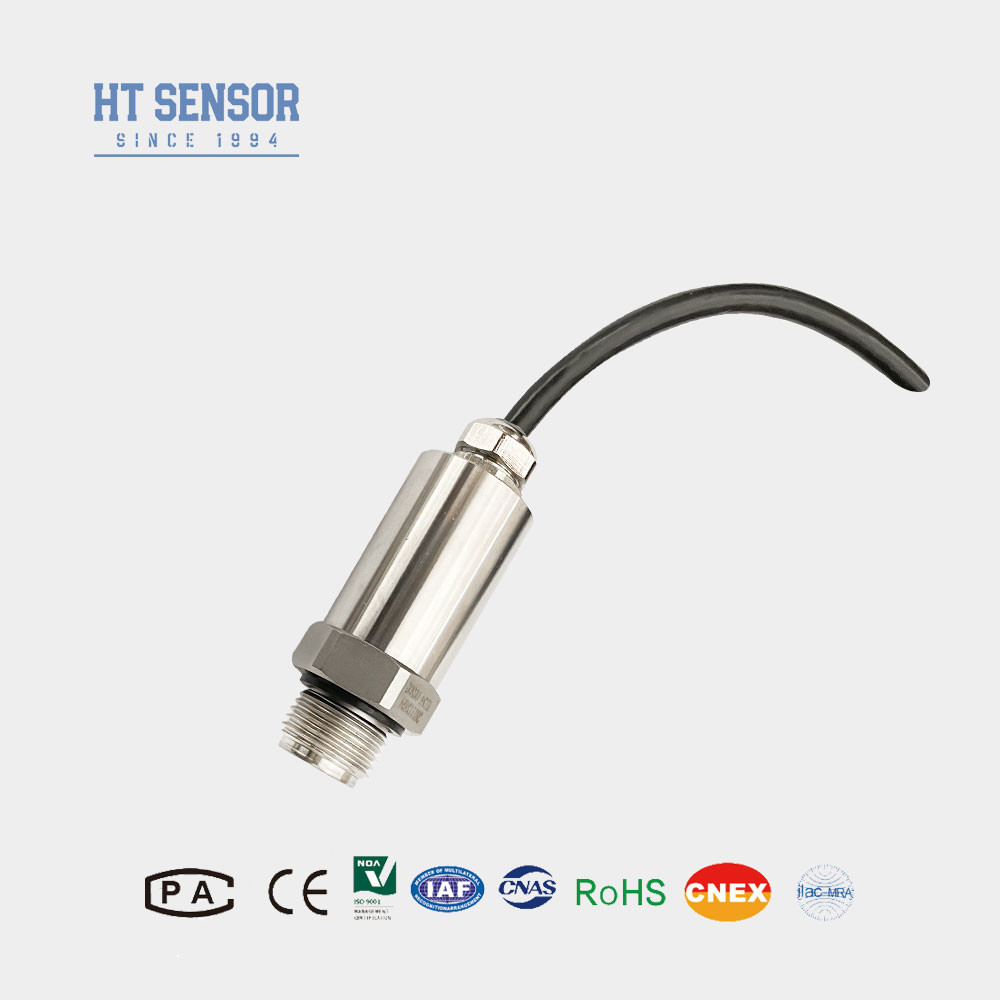

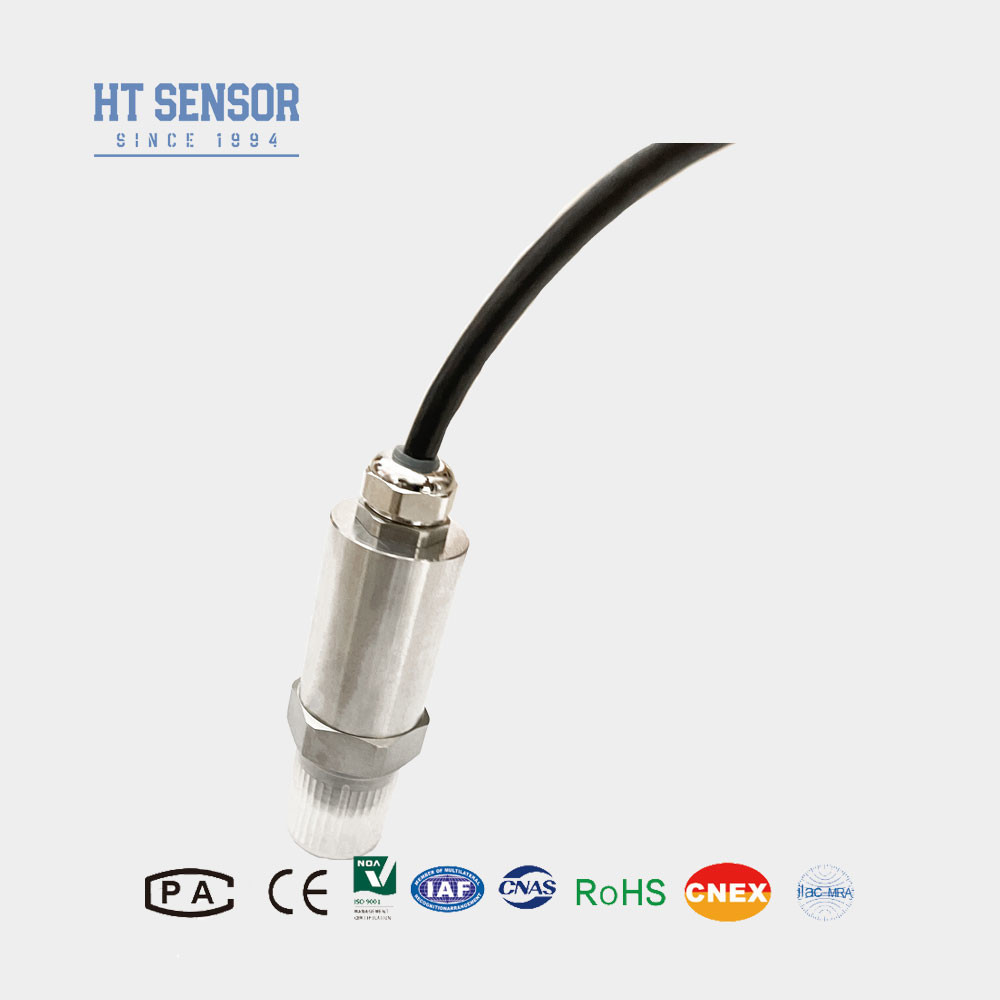

12-32VDC BPHT24-III Sensor de pressão do diafragma para sistemas de controlo de automação industrial Transmissor
Product Details
| Modelo N.O.: | BPHT24-III | Faixa: | 0-10kpa~35Mpa |
|---|---|---|---|
| Potência: | 12-32VDC | produção: | 4-20mA /0-10VDC e assim por diante |
| Conectar: | Fios: G1/2 1/2NPT ou M20*1.5 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Sensor de pressão do diafragma | Mediano de medição: | Líquido, gás, cola para bebidas, etc. |
| Destacar |
Sensor de pressão do diafragma,BPHT24-III |
||
Product Description
BPHT24-III Sensor de pressão do diafragma para sistemas de controlo de automação industrial
Transmissor de pressão BPHT24
Introdução do sensor de pressão do diafragma:
O transmissor de sensor de pressão de diafragma flush BPHT24 com filme plano roscado é um sensor comumente usado em sistemas de controle de automação industrial.Ele pode converter sinais de pressão em sinais elétricos padrãoO seu design roscado torna a instalação muito conveniente, enquanto a estrutura de filme plano proporciona resultados de medição mais estáveis.e outras características, e é amplamente utilizado em várias aplicações de medição de pressão.
Características do produtode um sensor de pressão do diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.
Aplicaçõesde um sensor de pressão do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um sensor de pressão do diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,5 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Esboço Construçãode um sensor de pressão do diafragma | |
| Dimensão | |
| Dicas de encomenda |
- Antes de fazer uma selecção, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
- Observe que os produtos à prova de explosão não vêm com cabeças de visualização digital quando se faz um pedido.
- Quando se encomendar um transmissor com cabeça de exibição LCD ou LED, certificar-se de que a fonte de alimentação não é inferior a 20VDC.
- Para uma operação fiável, recomenda-se a instalação de dispositivos de proteção contra raios no campo e a garantia de uma adequada ligação à terra do produto e da fonte de alimentação.
- A faixa de temperatura de funcionamento nominal do anel de óleo de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento for inferior a -20°C, escolha um anel de óleo EPDM.
- O comprimento padrão do cabo é de 1,5 m, e há três materiais de cabo para escolher.Se necessitar de um material de cabo diferente, por favor, especifique na ordem.
- Se houver requisitos especiais tais como vibração forte, força de impacto instantânea ou interferência eletromagnética ou RF forte, informe-nos e indique-o na ordem.
| Guia de encomendasde um sensor de pressão do diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
