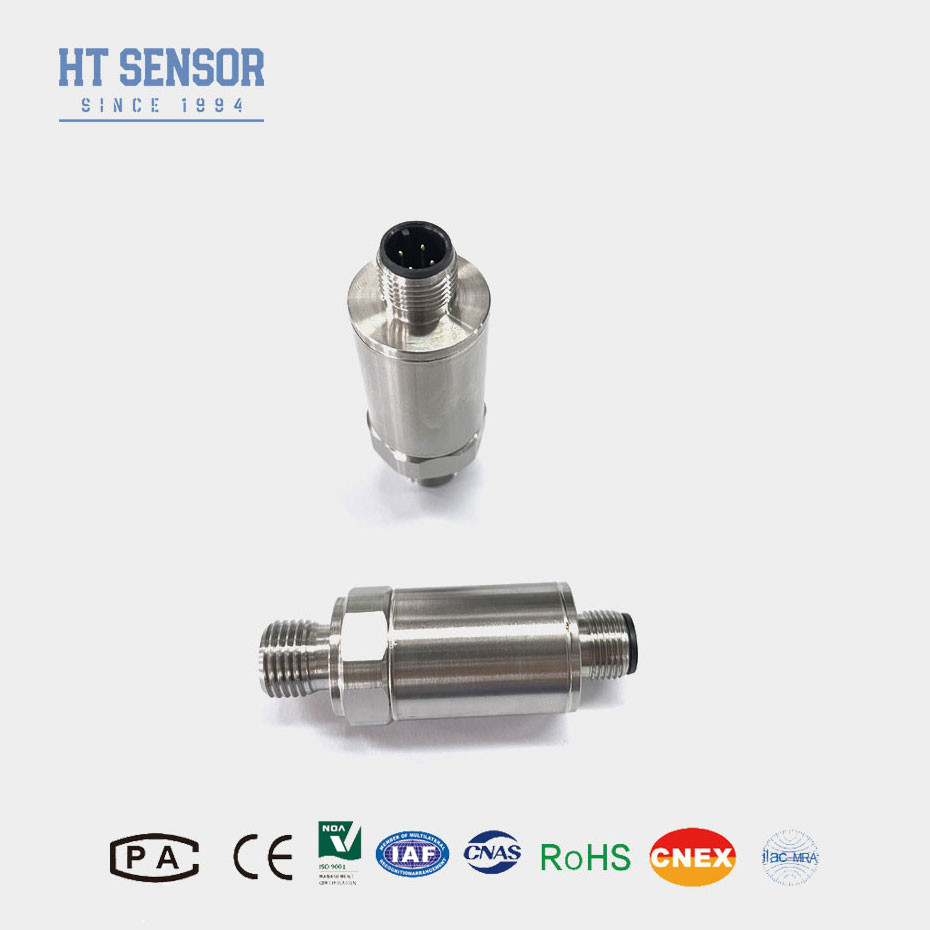

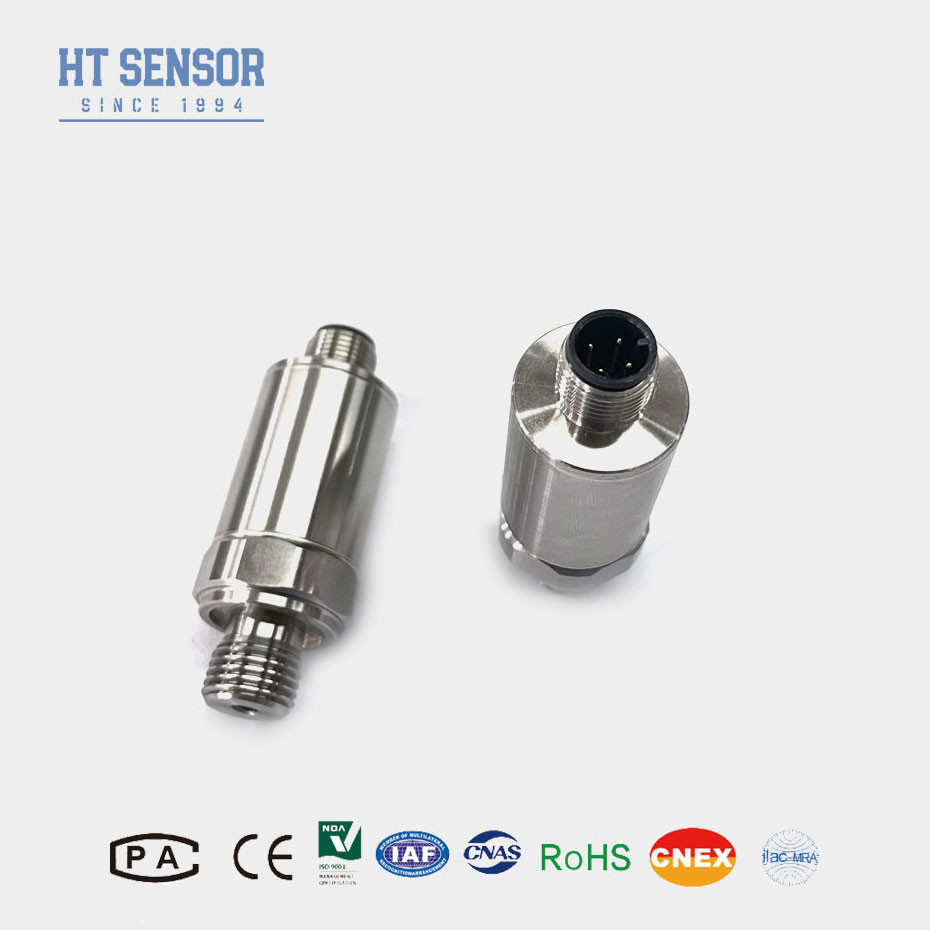

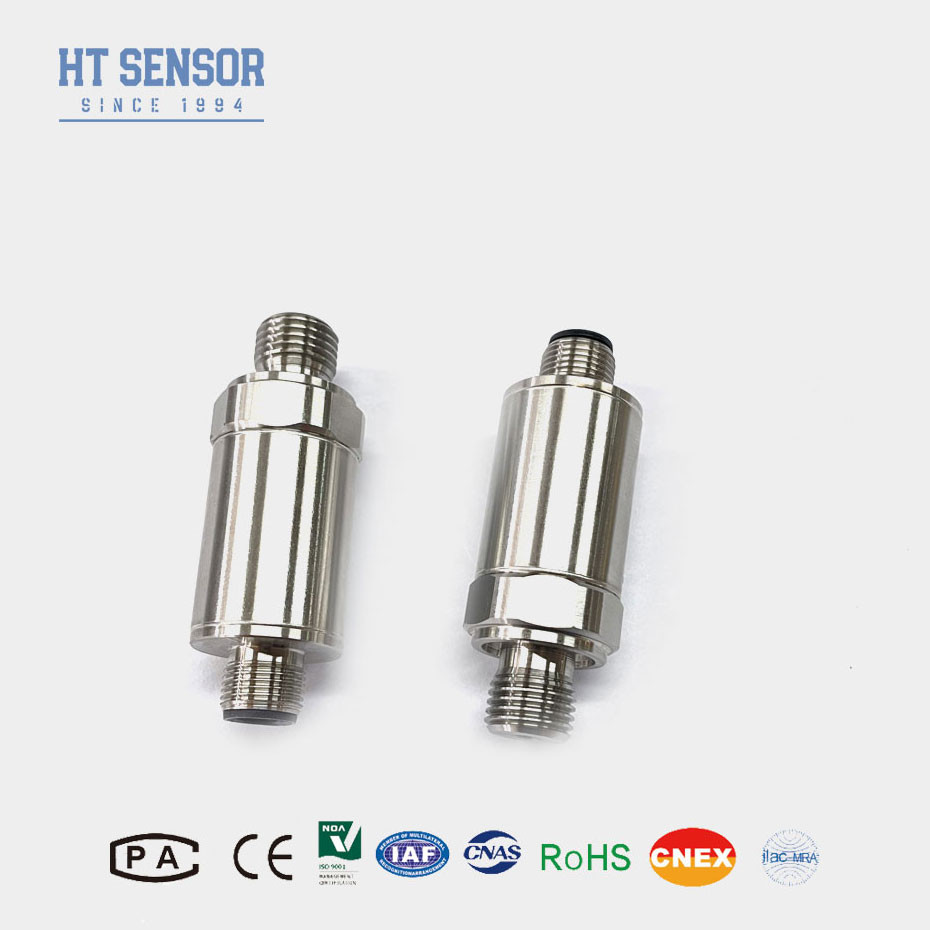

HENGTONG BP156 4-20MA 0-5V Sensor de pressão à prova de explosão
Product Details
| Modelo N.O.: | BP156 | Conector: | M12*1 |
|---|---|---|---|
| Temperatura da compensação: | -10~70℃ | Materiais para a habitação: | 316L |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Origem: | Baoji, China | Código do SH: | 9026201090 |
| Habilidade da fonte: | 2000 PCS/MÊS | Tipo de estrutura: | Weled |
| Mediano de medição: | líquido ou gás | Grau de precisão: | 00,25%, 0,5% |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Classificação IP: | IP65 |
| Personalização: | Disponível | ||
| Destacar |
Sensor de pressão para aplicações industriais,Sensor de pressão adaptável à prova de explosão,Sensor de pressão de 4 a 20 mA |
||
Product Description
BP156 Transmissor de pressão
Introdução do sensor de transmissor de pressão:
O sensor de transmissor de pressão BP156 utiliza o núcleo de membrana de isolamento resistente à pressão de silício da série HT, cheio de óleo, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão.e produtos acabados para garantir um desempenho estável e fiável.
O transmissor de pressão de silício solto mede indiretamente a pressão medida através da medição da deformação do diafragma de silício e converte-a na saída de sinal elétrico correspondente.Devido à sua natureza leve, o transmissor de pressão leve é adequado para aplicações móveis ou temporárias e é fácil de instalar e usar em diferentes locais
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
|
Parâmetros de desempenho:
|
|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Exemplos de selecção:
| Dicas de encomenda: |
1Intervalo de medição: Determinar o intervalo de medição de pressão exigido, ou seja, os valores mínimos e máximos de pressão a medir.Garantir que a gama de medição do transmissor de pressão de silício difuso selecionado satisfaz os requisitos da aplicação.
2. Tipo de sinal de saída: Determine o tipo de sinal de saída desejado, como um sinal analógico (como 4-20mA ou 0-10V) ou um sinal digital (como RS485 ou Modbus).Certifique-se de que o tipo de sinal de saída do transmissor que você escolher é compatível com o seu sistema de controle ou dispositivo.
3Requisitos de precisão: Determine a precisão de medição de pressão necessária.escolher o transmissor de pressão de silício difuso que se adapte às suas necessidades de aplicação.
4Intervalo de temperatura: considerar a gama de temperatura do ambiente de aplicação para garantir que o transmissor selecionado possa funcionar adequadamente nesta gama de temperatura.
5Compatibilidade com os meios: compreender as propriedades do meio a medir, como líquido ou gás, e assegurar que o transmissor de pressão de silício difuso selecionado é compatível com esse meio..
6. Método de montagem: Determine o método de montagem do transmissor, como montagem de flange, montagem de fio ou outros métodos.
7Proteção: considerar os requisitos de nível de protecção do ambiente de aplicação, tais como níveis à prova d'água e à prova d'explosão.Selecionar um transmissor de pressão de silício difuso que satisfaça os requisitos.
8Certificação e normas: Verifique se o transmissor selecionado cumpre os requisitos de certificação e normas relevantes, tais como certificação CE, directiva RoHS, etc.
9. Selecção de fornecedores: Seleccionar um fornecedor fiável com uma boa reputação e serviço pós-venda fiável para garantir a qualidade do produto e suporte pós-venda
| Guia de encomendas: | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
