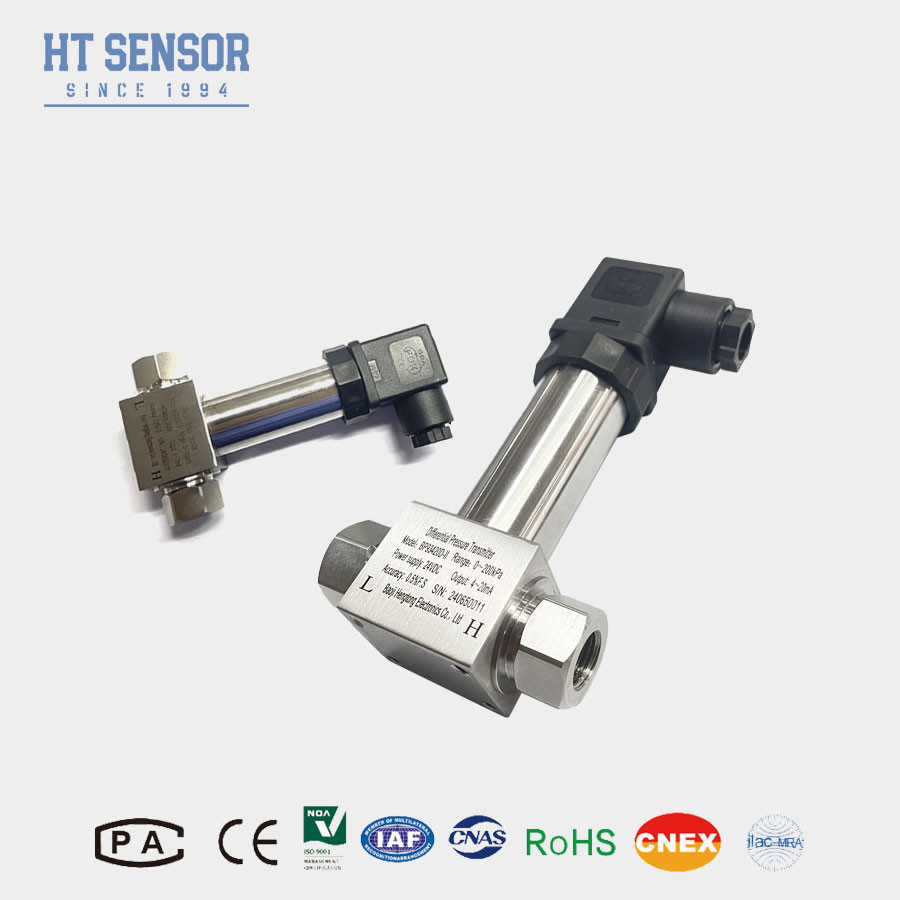

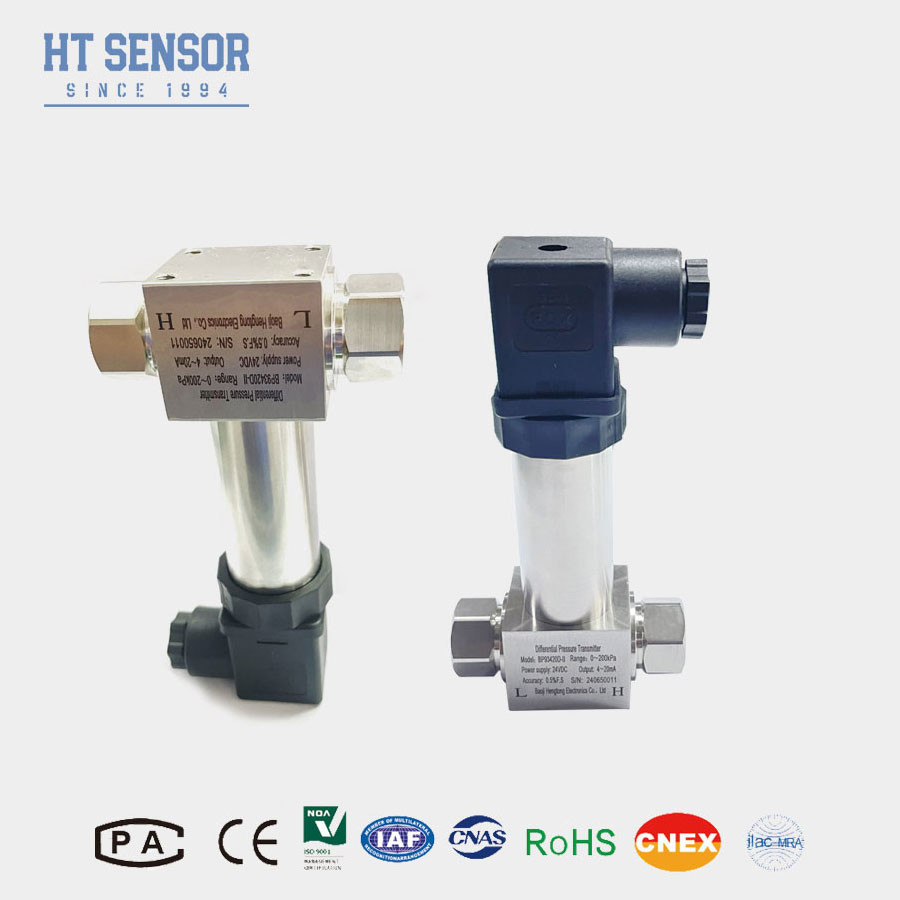

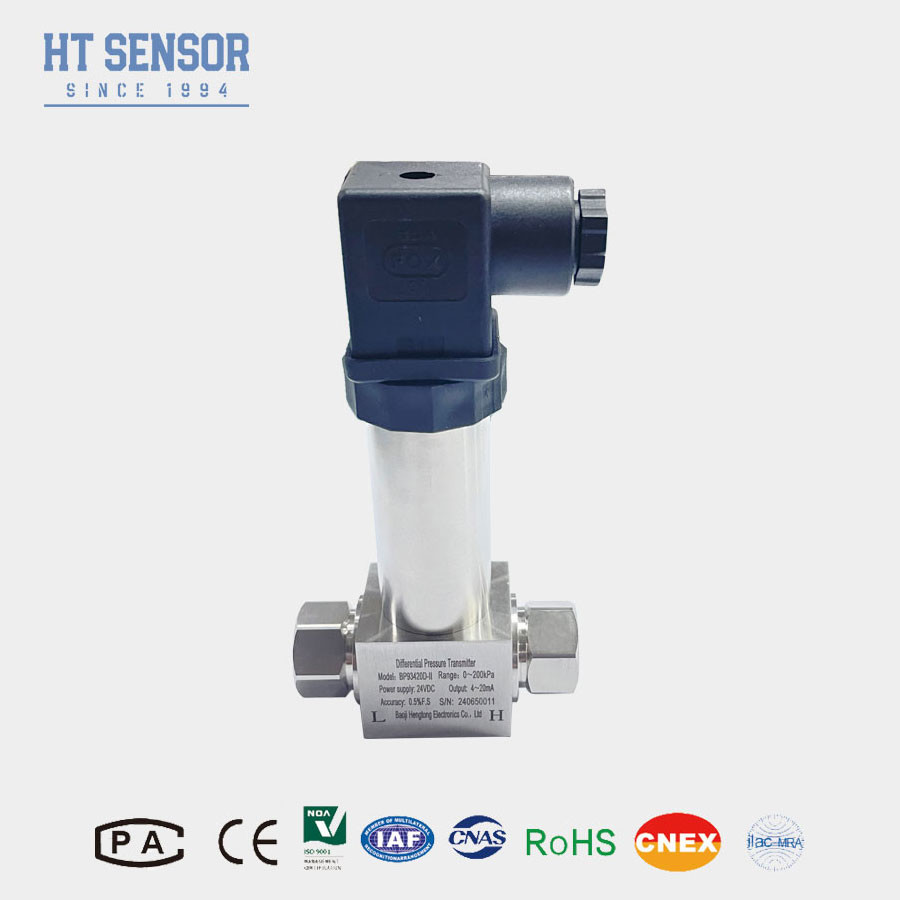

Transmissor de pressão diferencial de diafragma SS316L para medição e controlo de nível
Product Details
| Modelo N.O.: | BP93420DII | Personalizado: | Personalizado |
|---|---|---|---|
| Classificação de protecção: | IP65 | Peso: | ~ 0,45 kg |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão diferencial | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Líquido | Precisão: | 00,25%, 0,5% |
| Intervalo de pressão: | 0-10kpa...~2MPa | Classificação IP: | IP65 |
| Destacar |
Transmissor de pressão diferencial do diafragma,Transmissor de pressão diferencial SS316L,Transmissor de pressão diferencial de medição de nível |
||
Product Description
BP93420DII - AçõesDdiferencialPressouroTRemetente
Introdução do transmissor de pressão diferencial:
BP93420DIITransmissor de pressão diferencialé montado por piezoresistivo-sensor de pressão diferencial de silício, e a caixa éaço inoxidávelestrutura. Transmissor de pressão diferencialÉ à prova de umidade, à prova de água e à resistência à corrosão. Pode funcionar em ambientes adversos e condições exteriores. O transmissor tem um pequeno volume e peso leve,que podem ser instalados no gasoduto de processo e suportadosEm comparação com os transmissores que exigem uma base ou suporte, reduz muito os custos de instalação e manutenção ou ligado através do tubo de condução da imprensa.
Características do produto:
1. SS316L Estrutura do diafragma
2Fácil de instalar.
3O ponto zero e o comprimento total do produto podem ser ajustados externamente
4Com protecção contra curto-circuito e protecção contra polaridade inversa
5Resistência a choques, anti-vibração, compatibilidade anti-electromagnética
Aplicações:
1.Ensaios e controlo de processos industriais
2.Medição e controlo do nível
3.Disponível para oxigénio, CO2, nitrogénio, vapor de gás
4.Ensaios de pressão na tubulação
| Parâmetros de desempenho | |
| Faixa de medição | 0-10KPa...~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
1. Ao selecionar o produto, certifique-se de que o meio de medição é compatível com as partes em contacto do produto.
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem
| Ordem Guia | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa...~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
