Transmissor de pressão do diafragma de alta precisão para medição do nível do líquido
Product Details
| Modelo N.O.: | BP93420-IIIQ | Fornecimento de energia: | 12-36Vdc |
|---|---|---|---|
| ouptut: | 4-20mA com ecrã LCD ou LED | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Distância: | 0-35kpa~3.5Mpa | Tipo de estrutura: | Sensor de pressão do diafragma |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | grau de precisão: | 00,5% |
| Classificação IP: | IP65 | Personalização: | Disponível OEM e ODM |
| Destacar |
Transmissor de sensores de pressão de alta precisão,Sensor de pressão de diafragma de alta precisão |
||
Product Description

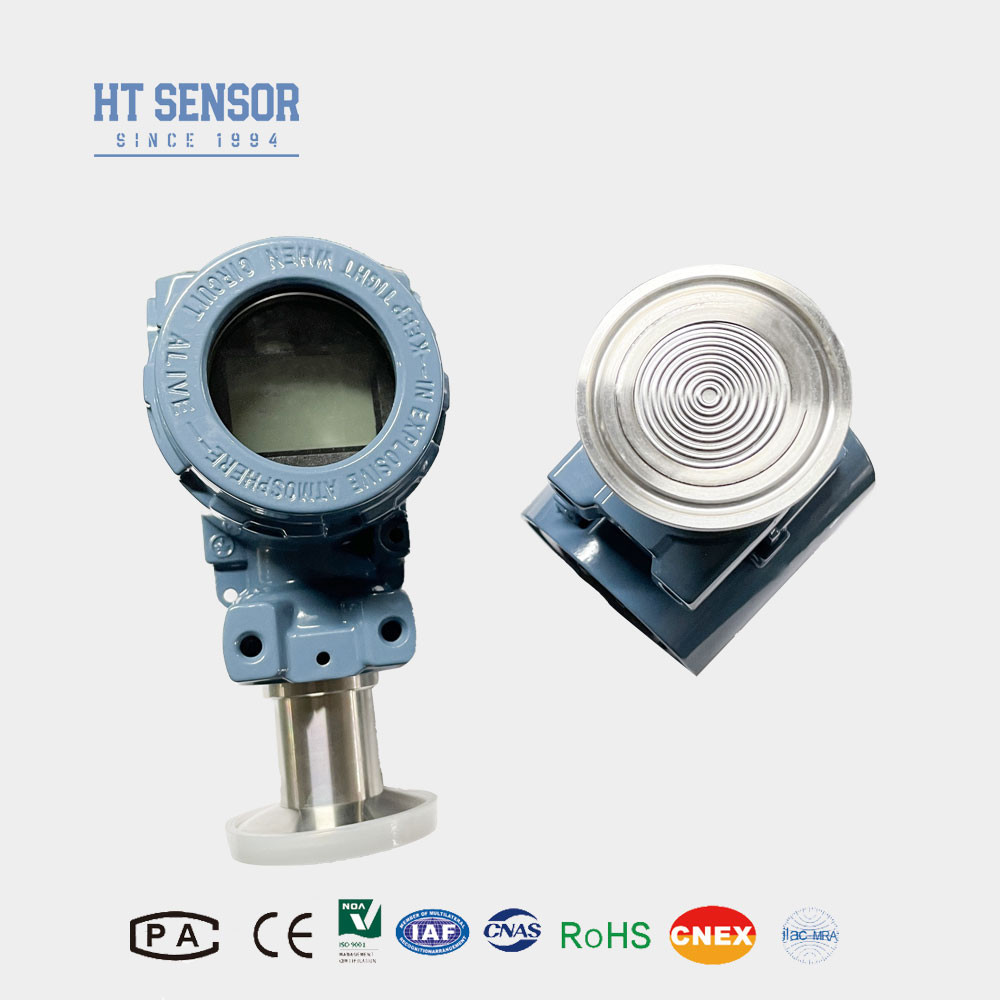

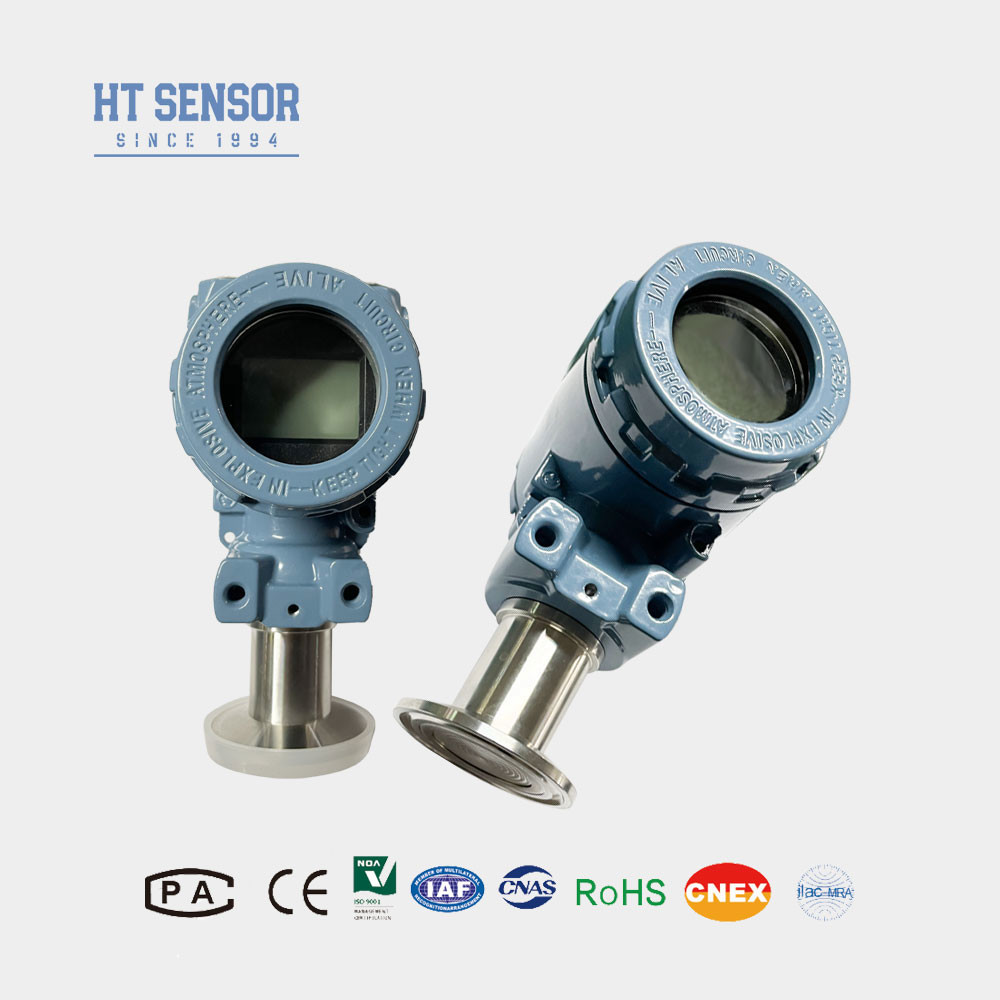

Transmissor de pressão do diafragma de alta precisão para medição do nível do líquido
Transmissor de pressão BP93420-IIIQ
Introdução do sensor de pressão do diafragma:
O transmissor de sensor de pressão de filme BP93420-IIIQ é uma simulação de transmissor de pressão, utilizando uma estrutura de filme plano, aumentando a área de contato com o meio.capacidade de sobrecarga forte, forte resistência à corrosão, ampla aplicação. estrutura simples, fácil de limpar, especialmente adequado para medição de pressão de alimentos líquidos.
| Parâmetros de desempenhodeSensor de pressão do diafragma | |
| Intervalo de medição deSensor de pressão do diafragma | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicações deSensor de pressão do diafragma:
- 1Adequado para medição de gases e líquidos não corrosivos com 316L.
- 2. Usado para processamento asséptico em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- 3Utilizado nas indústrias do papel e da química, bem como na medição do nível de águas residuais e da pressão dos tanques de bebidas, adequado para sistemas de controlo hidráulico e pneumático.
| Guia de encomendasSensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Herschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentesSensor de pressão do diafragma:
1Q: Quais são as características dos seus sensores de pressão de diafragma?
R: Alta precisão, durabilidade, excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem personalizar os produtos para atender às necessidades específicas. Fornecemos serviços OEM e ODM.
3Qual é a sua capacidade de produção?
R: As nossas instalações de produção podem produzir até 30 000 sensores de pressão por mês, por isso estamos bem equipados para atender à procura de grandes encomendas.Recomenda-se que contacte a nossa equipa de vendas com antecedência para garantir um calendário de produção e entrega suave.
4Q: Qual é o prazo de entrega geral?
R: 5 a 8 dias úteis para o modelo padrão.
5Q: Qual é o preço do produto?
A: Preços competitivos, descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é o período de garantia do seu produto?
A: Nosso período de garantia é de 24 meses após a entrega, responder à sua pergunta dentro de 24 horas após a venda, orientação remota através da rede de PC a qualquer momento.
