Transmissor de pressão de diafragma de nível industrial com ligação a rosca
Product Details
| Modelo N.O.: | BPHT24-IX | Distância: | 0-10kpa~20Mpa |
|---|---|---|---|
| produção: | 4-20mA /0-10vdc | Fios: | G1/2, M20*1,5 E assim por diante |
| Materiais para a habitação: | 304S.S. | Mostra o material do cabeçalho: | plástico |
| Marca comercial: | Sensor HT | Mediano de medição: | Líquido, gás, cola para bebidas, etc. |
| Exibição: | LCD ou diodo emissor de luz | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão do diafragma com ligação a rosca,Sensor de pressão do diafragma de nível industrial,Transmissor de sensores de pressão de qualidade industrial |
||
Product Description

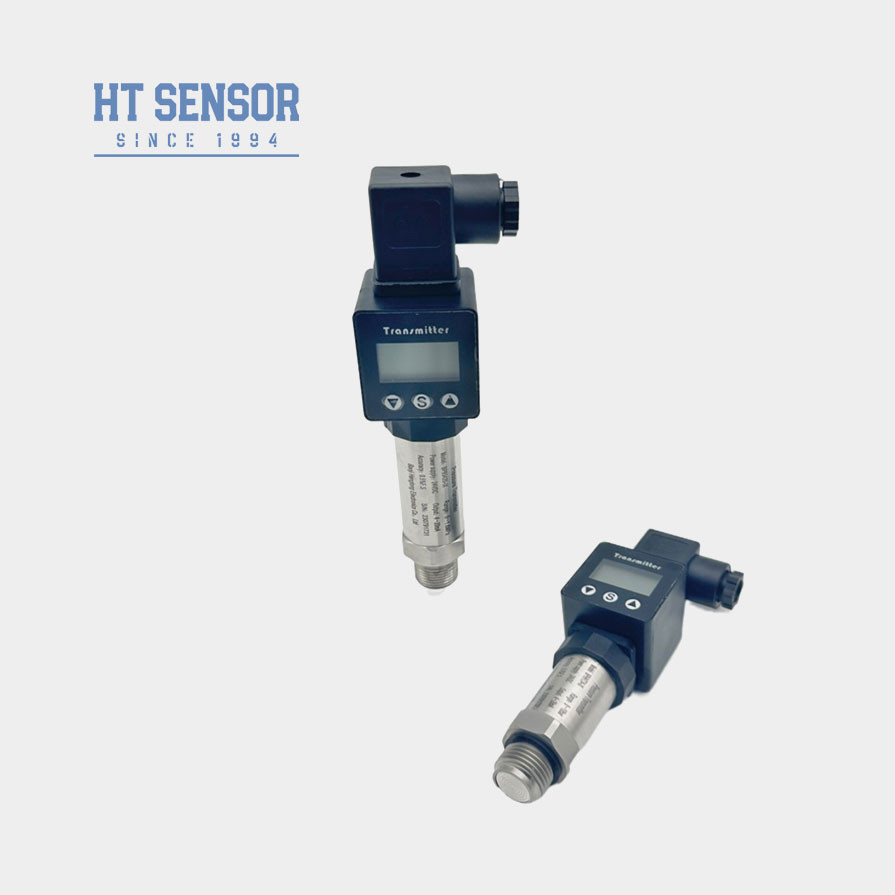

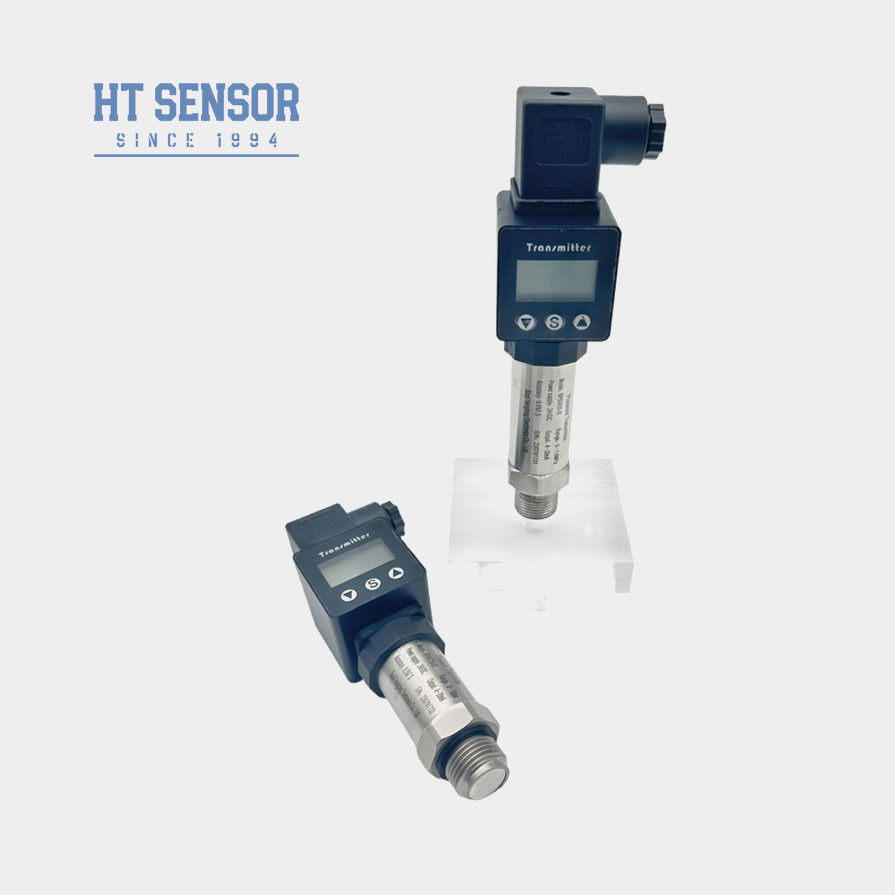

Sensor de pressão de diafragma de nível industrial com ligação a rosca
Transmissor de pressão BPHT24-IX
Introdução do sensor de pressão do diafragma:
BPHT24-IX transmissor de pressão de diafragma de descarga utilizado para meios que exigem condições de higiene elevadas, viscosidade e fácil limpeza, e é amplamente utilizado na indústria alimentar.Uma das principais características deste sensor é a forma como ele é conectado - roscadoIsto facilita a instalação e a ligação a vários sistemas industriais, tornando-a uma solução de medição de pressão conveniente e eficiente.
Nosso sensor de pressão industrial também é conhecido como sensor de nível, transmissor de teste de óleo ou transmissor de pressão, fornecendo dados precisos e em tempo real para suas operações.É adequado para utilização numa ampla gama de pressões de -1Bar-0-0.1 bar a 300 bar.
Aplicaçõesde um transmissor de pressão de diafragma:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Ideal para protecção do ambiente e indústrias químicas
3. Utilizado nas indústrias marítima e aeronáutica
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar
Características do produtode um transmissor de pressão de diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar, e exibido.
| Parâmetros de desempenhode um transmissor de pressão de diafragma: | |
| Faixa de medição | 0~35Kpa...~35MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Herschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
