Sensor de pressão do diafragma de vazão de grau industrial para transmissor de nível em condições adversas
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~035mpa |
|---|---|---|---|
| Potência: | 5VDC /24VDC | produção: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Conectar: | Fios: G1/2 1/2NPT M20*1.5 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Sensor de pressão do diafragma | Mediano de medição: | Líquido |
| grau de precisão: | 00,5% F.S. 0,25% F.S. | Classificação IP: | IP65 |
| Destacar |
Sensor de pressão do diafragma de nível industrial,Sensor de pressão em condições adversas,Sensor de pressão do diafragma em condições adversas |
||
Product Description
Sensor de pressão do diafragma de nível industrial para condições adversas

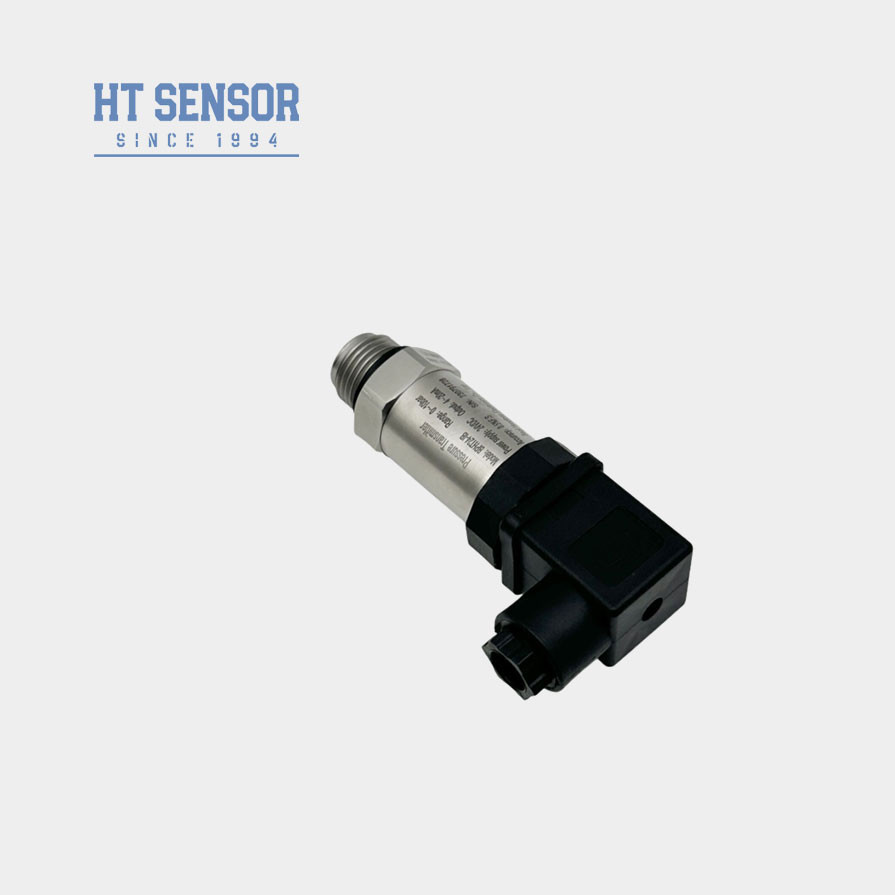

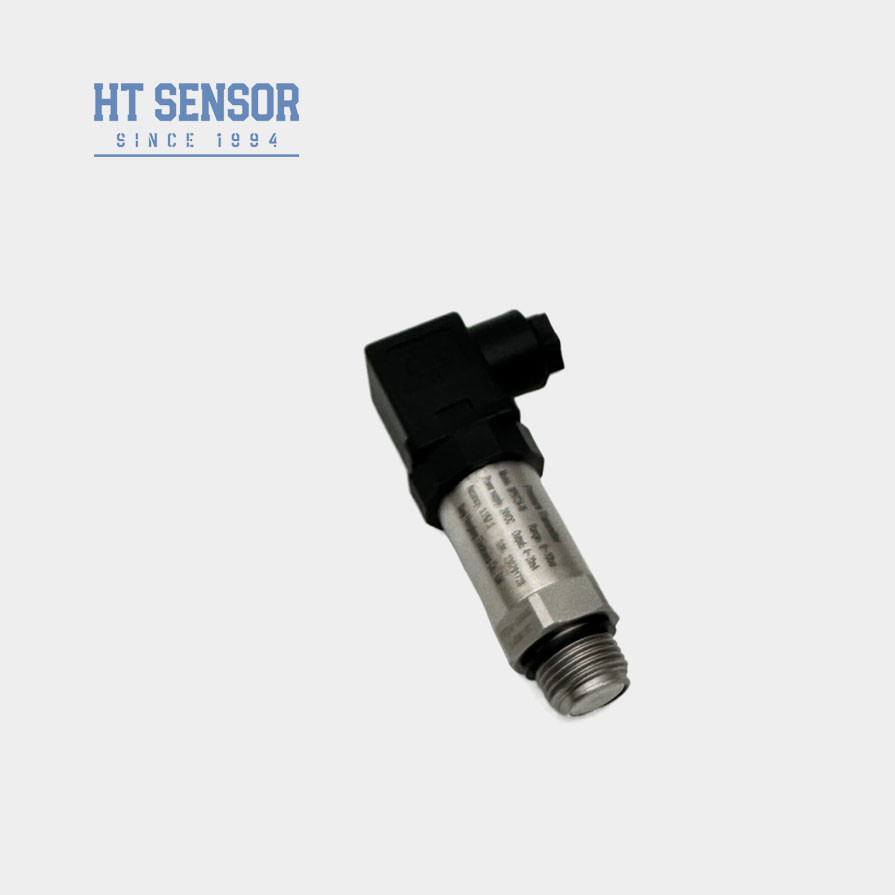

Transmissor de pressão BPHT24
Introdução do sensor de pressão do diafragma:
O transmissor de pressão de diafragma flush BPHT24 usa uma estrutura de membrana plana. O transmissor de pressão usa uma membrana ondulada para sentir diretamente a pressão.O diafragma plano do sensor impede a impurezaTem as características de tamanho pequeno, peso leve e boa estabilidade a longo prazo, e é amplamente utilizado na indústria de alimentos, medicina, saúde e vinho.
Elastómero de sensor de pressão tipo membrana flush adota material importado, tecnologia de isolamento do diafragma, cabeça de ensaio sem buraco de pressão, projeto de estrutura integrada,Não há bloqueio do meio viscoso no processo de medição.
Características do produtode um sensor de pressão do diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.
Aplicaçõesde um sensor de pressão do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um sensor de pressão do diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Guia de encomendasde um sensor de pressão do diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Perguntas e respostas
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Apenas deixe-nos uma mensagem ou clique no Serviço Online.
