Transmissor de pressão diferencial de grau industrial com sensor compacto e fácil de instalar
Product Details
| Modelo: | BP93420D-II | Faixa: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potência: | 5VDC 24VDC | Produção: | 0.5-4.5V 4-20mA E assim por diante |
| Material: | Aço Inoxidável | Fios: | OEM masculino e feminino |
| Tipo de pressão: | Pressão diferencial | Classe de protecção: | IP65 |
| Meio de teste: | Óleo de ar e água | Conector: | Big DIN ou OEM |
| Destacar |
Transmissor de pressão diferencial de fácil instalação,Transmissor de pressão diferencial de grau industrial,Transmissor de pressão diferencial compacto |
||
Product Description

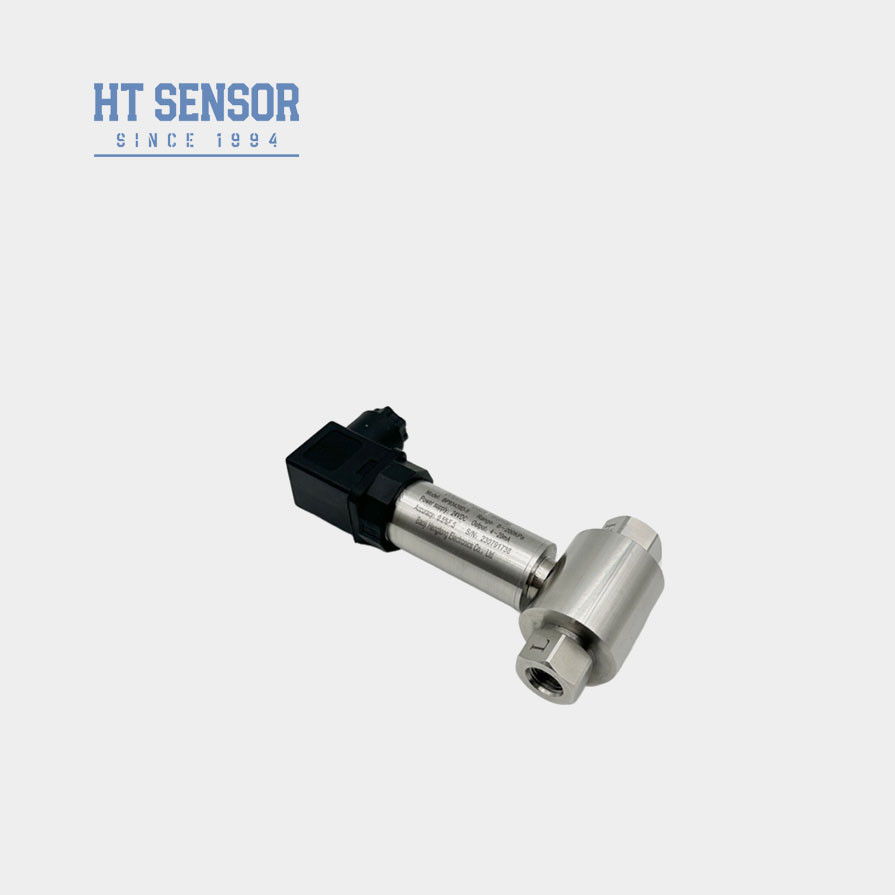

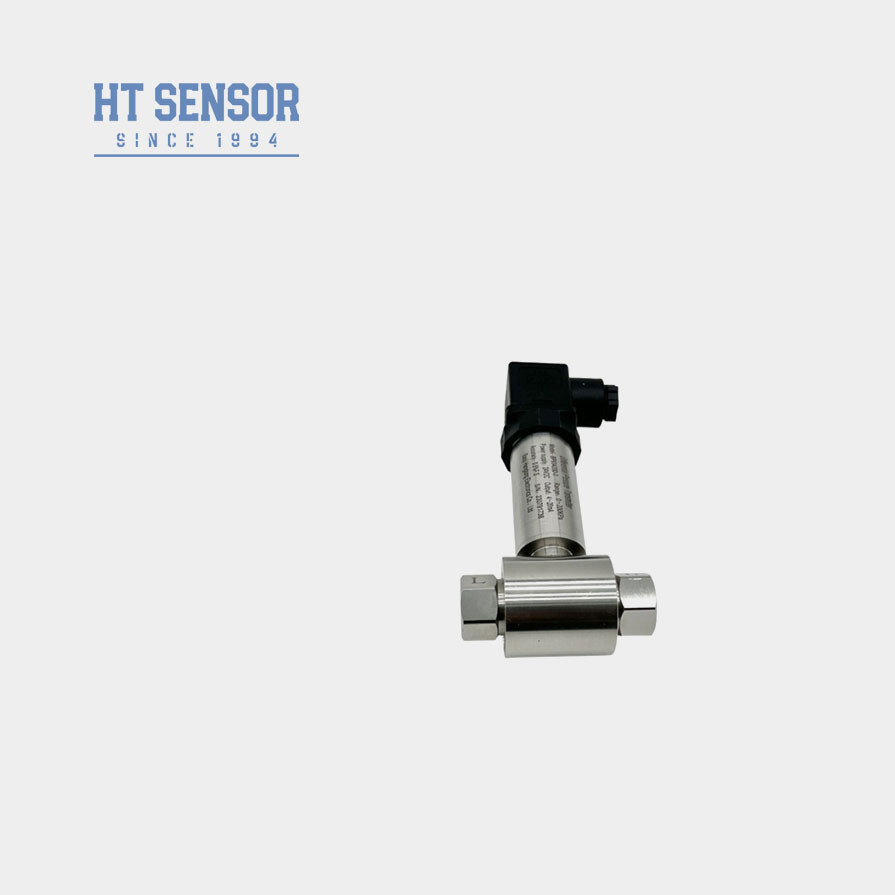

Transmissor de Pressão Diferencial de Grau Industrial com Instalação Compacta e Fácil
BP93420DII Diferencial Pressão Transmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII utiliza um sensor piezoresistivo de silício difuso. A diferença de pressão de gás e líquido é medida e a saída, que pode ser exibida. É adequado para a medição da diferença de pressão de vários gases e líquidos em tubulações em petróleo, química, energia elétrica, hidrologia e outras indústrias.
Características do produto do transmissor de pressão diferencial:
- O transmissor adota um design de estrutura de aço inoxidável, estrutura compacta e fácil instalação.
- Após compensação de temperatura rigorosa e triagem de envelhecimento, para garantir um desempenho estável e confiável.
- A interface elétrica pode ser externa ou de conexão direta.
Aplicações do transmissor de pressão diferencial::
- 1. Adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações em petróleo, química, energia elétrica, hidrologia e outras indústrias.
- 2. Usado no controle de processos industriais.
- 3. Medição da pressão diferencial de tubos e fornos.ers
| Parâmetros de desempenho do transmissor de pressão diferencial: | |
|---|---|
| Faixa de medição | 0-10KPa……~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga unilateral | ≤3 vezes a faixa nominal |
| Pressão estática | O valor mínimo entre 5 vezes a faixa nominal ou 7 MPa |
| Precisão @ 25℃ | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Histerese | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Estabilidade a longo prazo | ±0,5%F.S/Ano(≤200KPa) ±0,2%F.S/Ano(＞200KPa) |
| Deriva de temperatura zero | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de intervalo | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensação de temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de operação | -30℃~80℃ |
| Temperatura de armazenamento | -40℃~100℃ |
| Vibração | 10g,55Hz ～ 2kHz |
| Material da carcaça | 304,316L |
| Material do diafragma | 316L |
| Resistência de isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Intrinsecamente seguro e à prova de explosão |
| Classificação de proteção | IP65 |
| Peso | ~0,45kg |
| Sinal de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fios |
| 0～10/20mA |
3 fios |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Dicas de pedido do transmissor de pressão diferencial: |
1. Ao selecionar o produto, certifique-se de que o meio de teste seja compatível com as peças de contato (aço inoxidável) do produto.
2. Para garantir uma operação confiável, recomenda-se instalar um manifold de três válvulas entre o ponto de medição e o transmissor para garantir uma pressão lenta e uniforme nas câmaras de pressão positiva e negativa do transmissor.
3. Durante a instalação, a interface de pressão em ambas as extremidades deve ser colocada horizontalmente para reduzir a influência da posição de instalação no produto.
4. Em caso de vibração forte, impacto instantâneo, forte interferência eletromagnética ou interferência de radiofrequência e outros requisitos especiais, por favor, informe-nos e indique no pedido.
| Guia de pedido do transmissor de pressão diferencial: | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Construção do contorno | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa……~2MPa | |||||||
| Código | Fonte de alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de saída | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Outro | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outro | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
