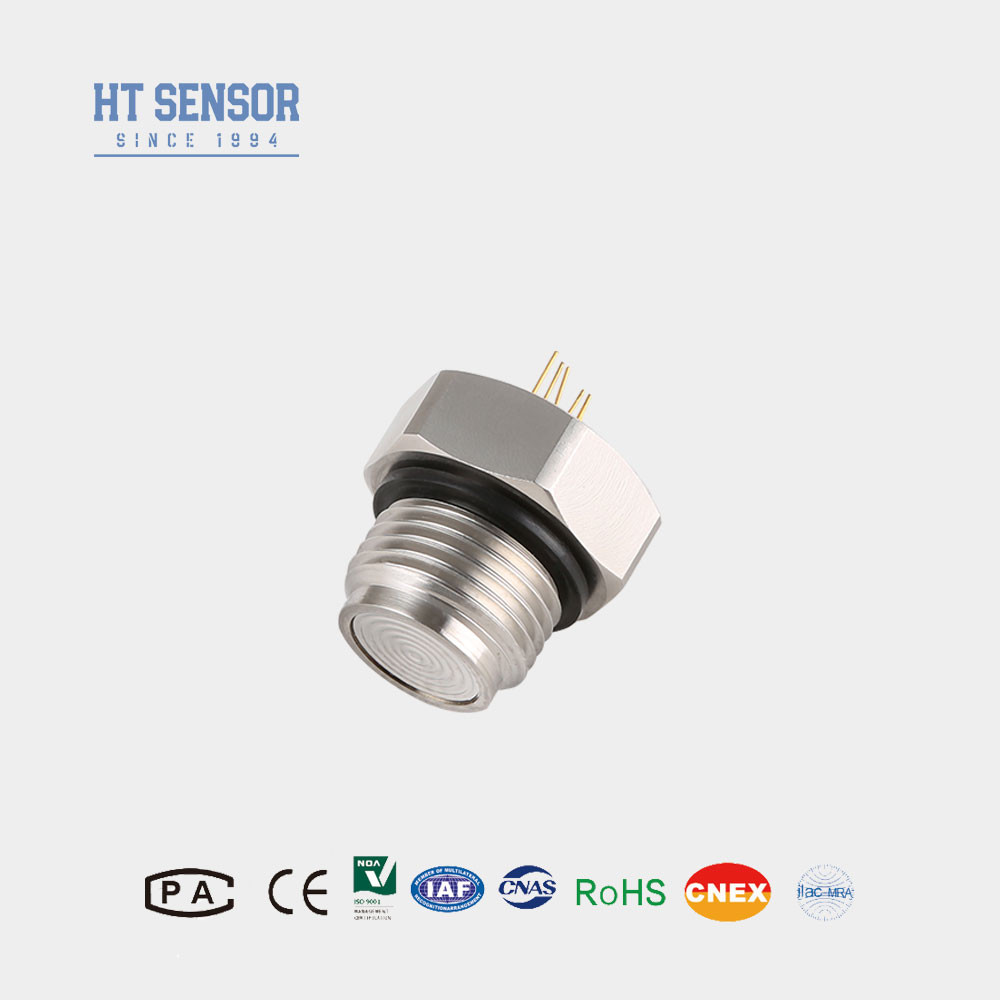

Sensor de pressão de silício com diafragma flush de compatibilidade de aço inoxidável 316L
Product Details
| Modelo no.: | HT24 | Fio: | G1/2 M20*1.5 |
|---|---|---|---|
| Tipo de fiação: | Pins Kovar de quatro fios ou revestidos de ouro | Meio de medição: | Gás e líquidos |
| Faixa: | 0-10kpa~20Mpa | Poder: | 1.5mA |
| Pacote de transporte: | Carton | Marca registrada: | HengTong |
| Origem: | Baoji, China. | Tipo: | Sensor de pressão de descarga piezoresistivo |
| Para: | Transmissor de pressão de fluxo de silício difuso | Tipo de sinal de saída: | Tipo analógico |
| Material: | 316L Aço inoxidável | Personalização: | OEM |
| Destacar |
Sensor de pressão de silício de aço inoxidável 316L,Sensor de pressão de silício,Sensor de pressão de silício com diafragma |
||
Product Description
Sensor de pressão de silício com diafragma flush de compatibilidade de aço inoxidável 316L
HT24 Sensor de pressão piezoresistivo de silício
Introdução de um sensor de pressão de silício com diafragma:
O HT24 é um sensor de pressão de diafragma com um chip de silício difuso altamente estável.A pressão é transferida para o chip sensível através de um diafragma de aço inoxidável e óleo de silicone de vedaçãoEste produto é uma estrutura de diafragma plana com fio, G1/2 M20* 1.5 1/2NPT é o fio mais comumente usado. Fácil de limpar, alta confiabilidade. Adequado para alimentos, saúde e outras indústrias.
Características do produtocom um sensor de pressão de silício com diafragma de descarga:
- Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L, juntamente commateriais como o titânio e Hastelloy para o diafragma.
- Utilizando circuitos de película espessa para compensação de temperatura e ponto zero correcção.
- Excepcional fiabilidade, repetibilidade e estabilidade.
- A estrutura do diafragma é lavada, o que facilita a limpeza.
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável.
- Indústria de alimentos e bebidas.
- Controle de processos industriais.
- Indústria farmacêutica.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ

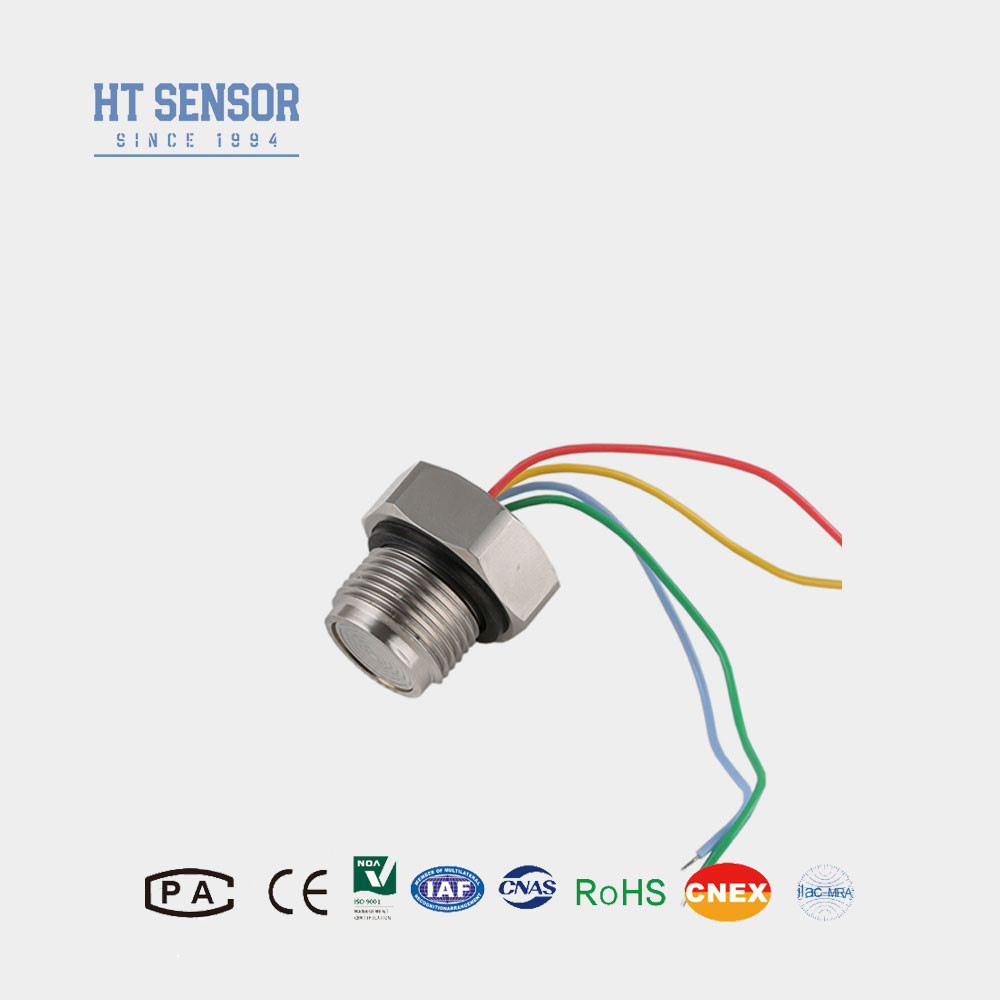

- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um sensor de pressão de silício com diafragma de descarga: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 55 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
- 1Durante a montagem, deve ser prestada atenção à coordenação entre o tamanho do núcleo e a caixa do transmissor para alcançar a estanquidade necessária.
- 2. No processo de montagem da concha, para garantir o alinhamento vertical e a pressão uniforme, para evitar a placa de compensação presa ou danificada.
- 3Se o meio de ensaio não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
- 4Evite pressionar o diafragma do sensor com a mão ou com objetos afiados, para não danificar o núcleo devido a deformação ou perfuração do diafragma.
- 5Manter a boca do núcleo do manômetro de pressão aberta à atmosfera, evitar que a água, o vapor ou o meio corrosivo entrem na câmara do núcleo do manômetro de pressão negativo.6. Se houver qualquer alfinete de mudança, por favor, de acordo com o rótulo no condutor real para referência.
