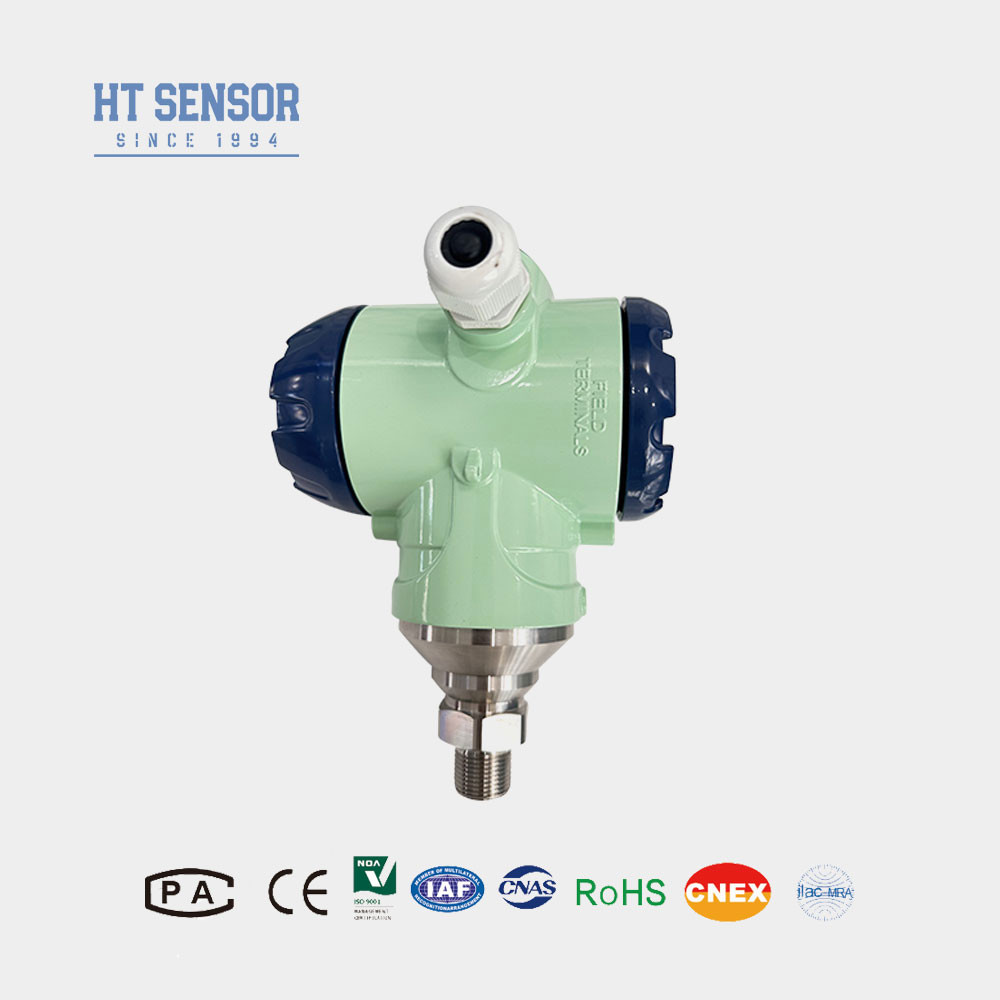

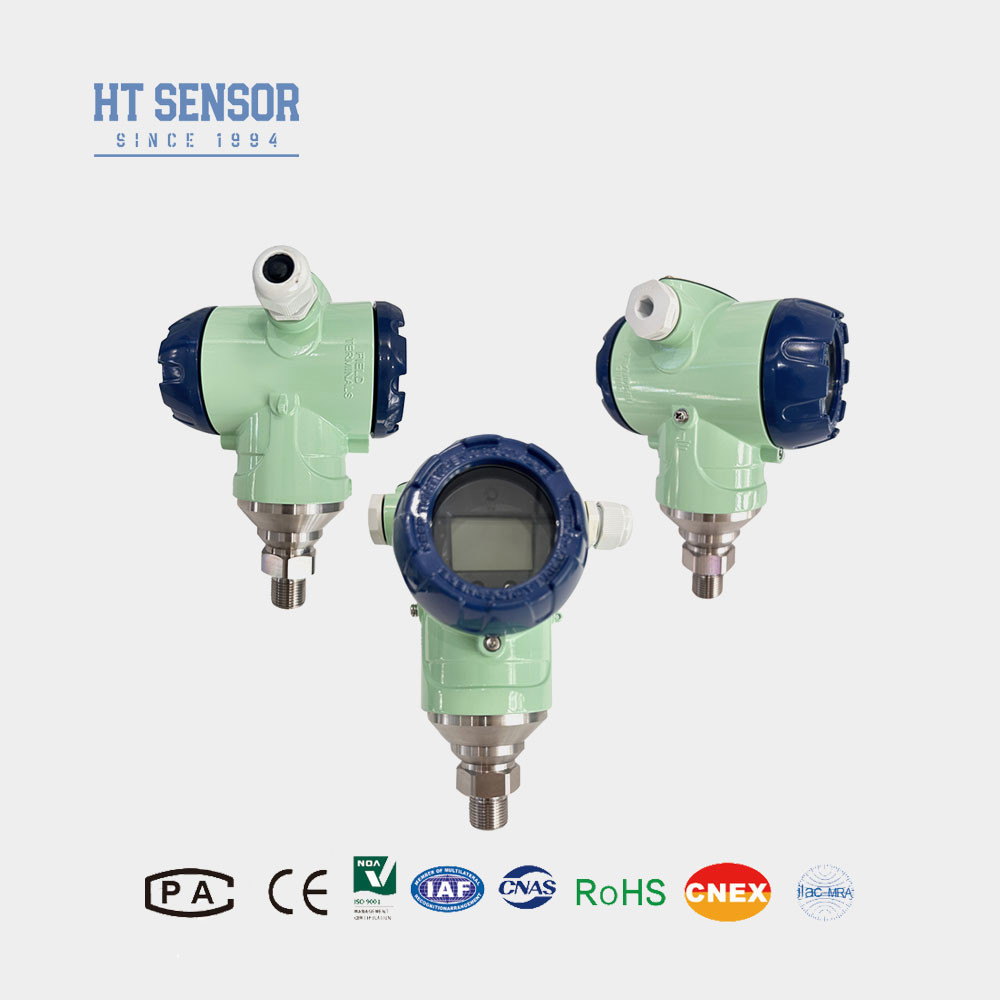

Transmissor de sensor de pressão industrial BP93420-IIIA para exibição precisa da pressão
Product Details
| Modelo NÃO.: | BP93420-IIIA | Poder: | 12-32VDC |
|---|---|---|---|
| Saída: | 4-20mA com HART ou RS485 | Peso: | 0,8 kg |
| Tipo de pressão: | Medidor, pressão absoluta, selada | Código Hs: | 9026201090 |
| Tipo de estrutura: | Transmissor de sensor de pressão industrial | Meio de medição: | Líquido, gás, cola para bebidas, etc. |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Faixa de pressão: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
| Destacar |
Transmissor de sensor de pressão de exibição de pressão precisa,Transmissor de sensor de pressão BP93420-IIIA,Transmissor de sensor de pressão industrial |
||
Product Description
Aplicações de sensores de pressão industriais com transmissor de pressão de exibição digital
BP93420-IIIASensor de pressão industrial
IntroduçãoSensores de pressão industriais:
O transmissor do sensor de pressão industrial BP93420-IIIA é constituído por um módulo de sensor de pressão e uma placa de circuito inteligente.circuito de detecção de diafragma de medição, sensor de temperatura e circuito de compensação de temperatura.A placa de circuito inteligente consiste num controlador de microcomputador e circuitos periféricos para realizar a conversão de sinais de pressão em sinais elétricosÉ utilizado em ambientes industriais para medir a pressão de líquidos, gases ou vapores.
Características do produtodeSensores de pressão industriais:
1Ampla gama de medição, diversas formas de interface de pressão e nível de protecção IP65.
2Várias formas de sinal de saída, ajustáveis e visíveis.
3Ponto zero ajustável e escala completa.
4O núcleo utiliza silício difuso de alta precisão e alto desempenho.Sensores de pressão piezorresistentes.
AplicaçõesdeSensores de pressão industriais:
1Adequado para medir a pressão de gases e líquidos não corrosivos em aço inoxidável 316L.
2Petróleo, química, metalurgia, energia e hidrologia.
3- Medição e controlo da pressão em ambientes industriais externos adversos.
4. Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho doSensores de pressão industriais | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ ± 0,1% FS |
| Histerese | ≤ ± 0,1% FS |
| Estabilidade a longo prazo | ± 0,1% de F.S./ano ((típico) ± 0,2% de F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Liga de alumínio |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,8 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade, excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem personalizar os produtos para atender às necessidades específicas.
3Qual é a sua capacidade de produção?
R: A nossa fábrica pode produzir até 30 000 sensores de pressão por mês, por isso estamos bem equipados para atender às necessidades de encomendas em larga escala.Recomenda-se que contacte a nossa equipa de vendas com antecedência para garantir um calendário de produção e entrega suave.
4Q: Qual é o prazo de entrega geral?
R: Modelo padrão 5 a 8 dias úteis.
5.Q:Envio e embalagem
R:Os produtos são geralmente enviados por Express internacional, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
6.Q: Contacte-nos
R: Temos uma equipa de vendas ativa e experiente para lhe atender em questões técnicas e de negócios.
