Transmissor de Nível de Líquido em Material 304SS BH93420-III para Sensor de Pressão de Tratamento de Esgoto Filtrado
Product Details
| Modelo No.: | BH93420-III | material de preparação: | 304S.S. |
|---|---|---|---|
| Poder: | 24VDC | Saída: | 4-20mA / RS485 e assim por diante |
| Material do diafragma: | Aço inoxidável 316L | Especificação: | Com exposição |
| Projeto da estrutura: | Tipo de entrada Pode ser com Display | Faixa de pressão: | 0-1m-200 mH2O |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Classificação IP: | IP68 |
| Destacar |
Transmissor de nível de líquido para tratamento de esgoto filtrado,304SS Material Transmissor de Nível de Líquido,BH93420-III Transmissor de nível de líquido |
||
Product Description
Transmissor de Nível de Líquido Com Tratamento de Esgoto Filtrado Que Atende às Suas Necessidades Específicas

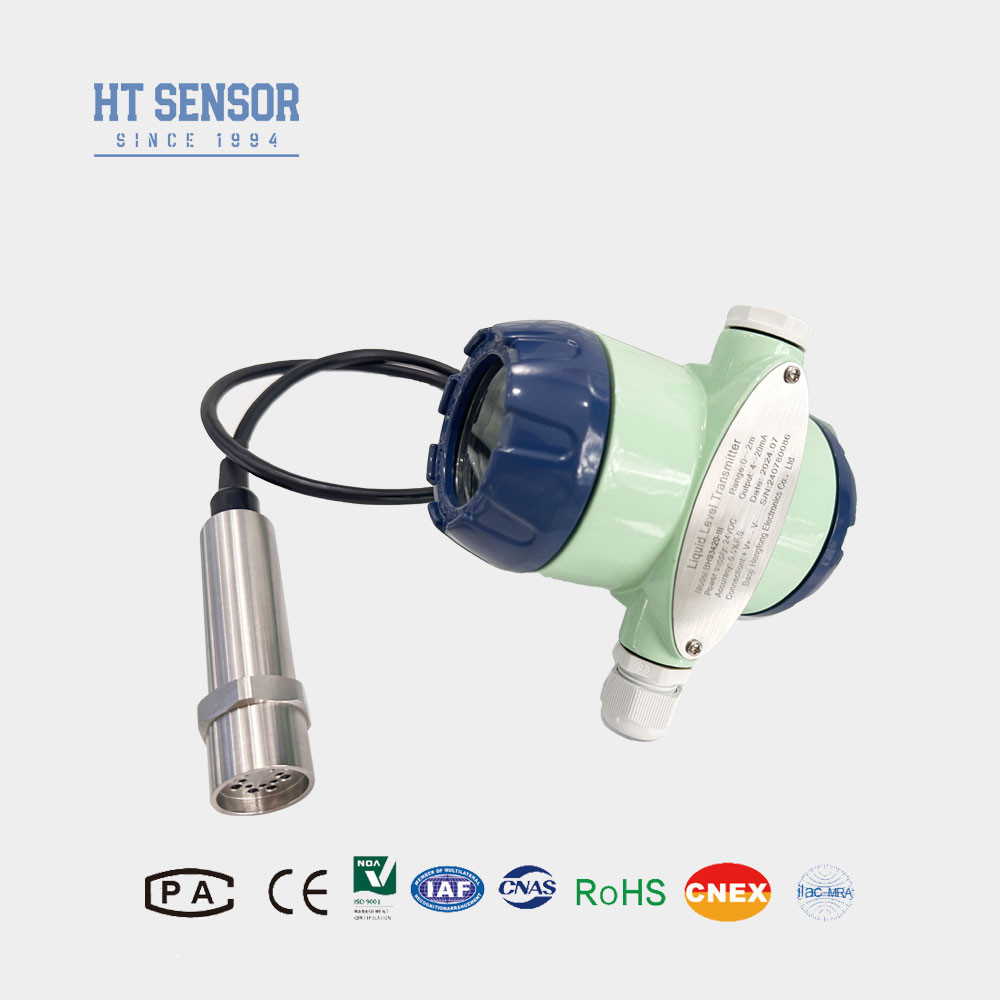

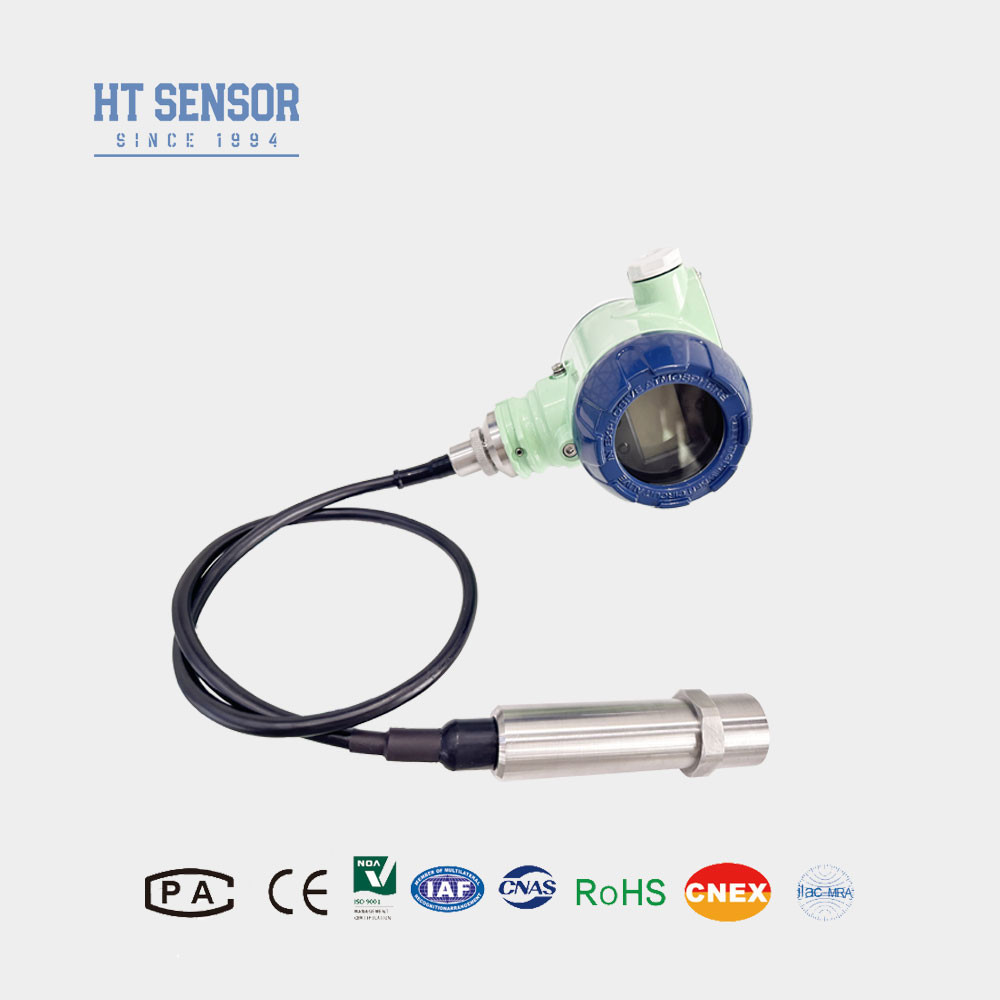

BH93420 Transmissor de nível de líquido submersível IB
Introdução do sensor transmissor de nível de líquido:
O BH93420-I é um transmissor de nível de água robusto e confiável que emprega um sensor de pressão e preenchido com óleo da série HT como seu componente de medição de sinal. A parte sensora do sensor, que é submersa no líquido, é completamente revestida em aço inoxidável, proporcionando um desempenho à prova d'água IP68 excepcional. Apresentando uma caixa de junção como uma saída de proteção, este transmissor é fácil de usar e fácil de instalar em campo, tornando-o adequado para uma ampla gama de aplicações de medição de nível de líquido em vários setores, como petroquímica, metalurgia, energia, farmacêutica, abastecimento e drenagem de água e proteção ambiental.
Características do Produto do sensor transmissor de nível de líquido:
- Carcaça totalmente em aço inoxidável para adequação em diversos ambientes de teste.
- Medição por sonda de imersão para fácil instalação.
- Diversas opções de sinal de saída para atender aos requisitos da aplicação.
- Marcação à prova de explosão: ExiaIICT6, garantindo operação segura em áreas perigosas.
- Alta classificação de proteção: IP68, proporcionando desempenho à prova d'água robusto.
- Opções de cabo PE ou PU, PTFE para maior durabilidade e resistência química.
Aplicações do sensor transmissor de nível de líquido:.
1. Compatível com líquidos não corrosivos 316LSS.
2. Monitoramento de níveis de água em várias aplicações, como esgoto, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3. Medição de níveis de combustível em tanques de diesel e combustível.
| Parâmetros de Desempenho do sensor transmissor de nível de líquido | |
| Faixa de Medição | 0~10m…400m |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típ.) ±0,5% (Máx.) |
| Repetibilidade | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Histerese | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Estabilidade a Longo Prazo | ±0,2%F.S/ano (Máx.) |
| Deriva de Temperatura Zero | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Deriva de Temperatura de Extensão | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Temperatura de Compensação | 0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Temperatura de Operação | -20~80ºC |
| Temperatura de Armazenamento | -30~100ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 1Cr18Ni9Ti |
| Material do Diafragma | Aço Inoxidável 316L |
| Resistência de Isolamento | >=100MΩ@100VDC |
| Classificação de Proteção | IP67, IP68 |
| Vedação do Anel O | Borracha fluorada |
| Peso | ~0,3Kg (sem cabo) |
| Material do Cabo | Polietileno, Poliuretano |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocolo de Comunicação RS485 |
| Dicas de pedido |
- Para garantir uma operação confiável, recomenda-se que os usuários instalem dispositivos de proteção contra raios no local.
- O aterramento adequado do produto e da fonte de alimentação é essencial para um desempenho confiável.
- Para aplicações com forte interferência eletromagnética ou de radiofrequência, forneça detalhes à empresa e indique-o no pedido.
| Pedido Guia | ||||||||
| BH93420 | Código | Construção do Contorno | ||||||
| I | Transmissor de Pressão | |||||||
| Faixa de Medição | 0~10m…400m | |||||||
| Código | Fonte de Alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de Saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Código | Tipo de Pressão | |||||||
| G | Pressão Manométrica | |||||||
| A | Pressão Absoluta | |||||||
| S | Pressão de Referência Selada | |||||||
| Código | Material | |||||||
| 01 | Aço Inoxidável 304 | |||||||
| 02 | Aço Inoxidável 316L | |||||||
| Código | Material do Cabo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
