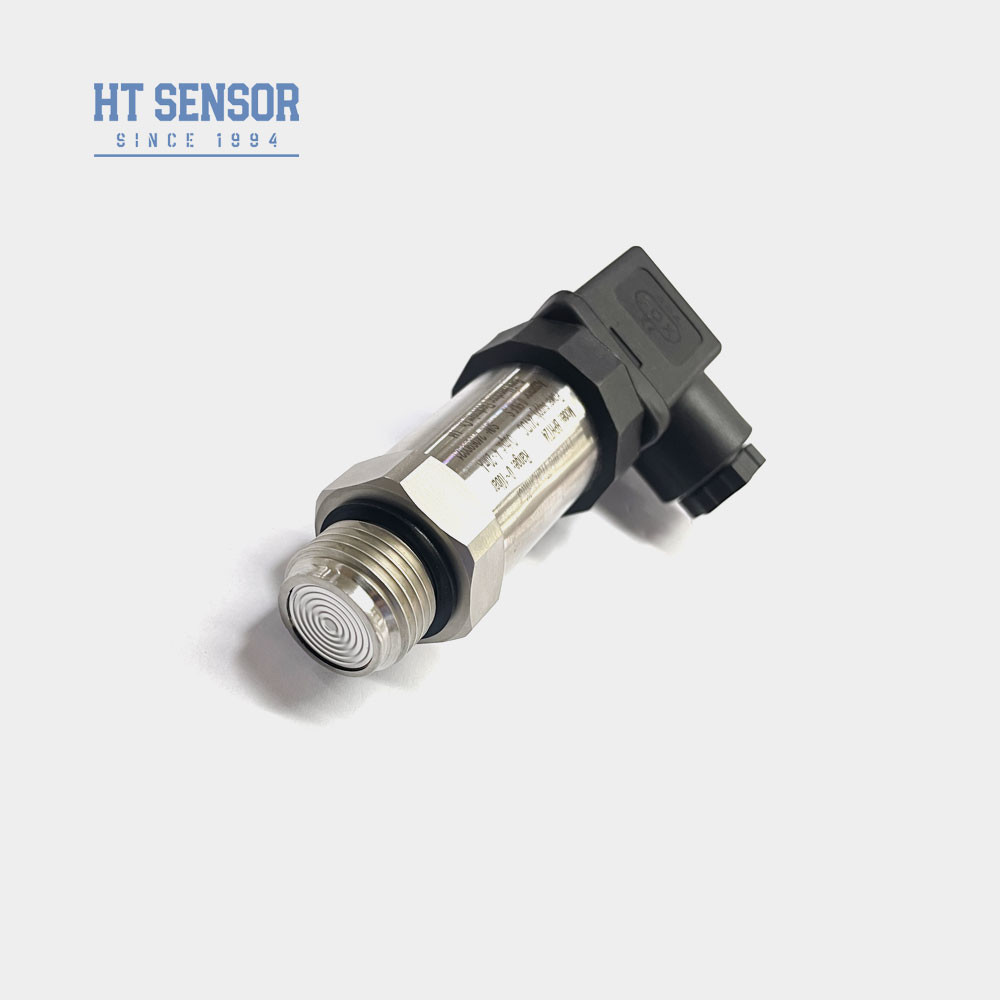

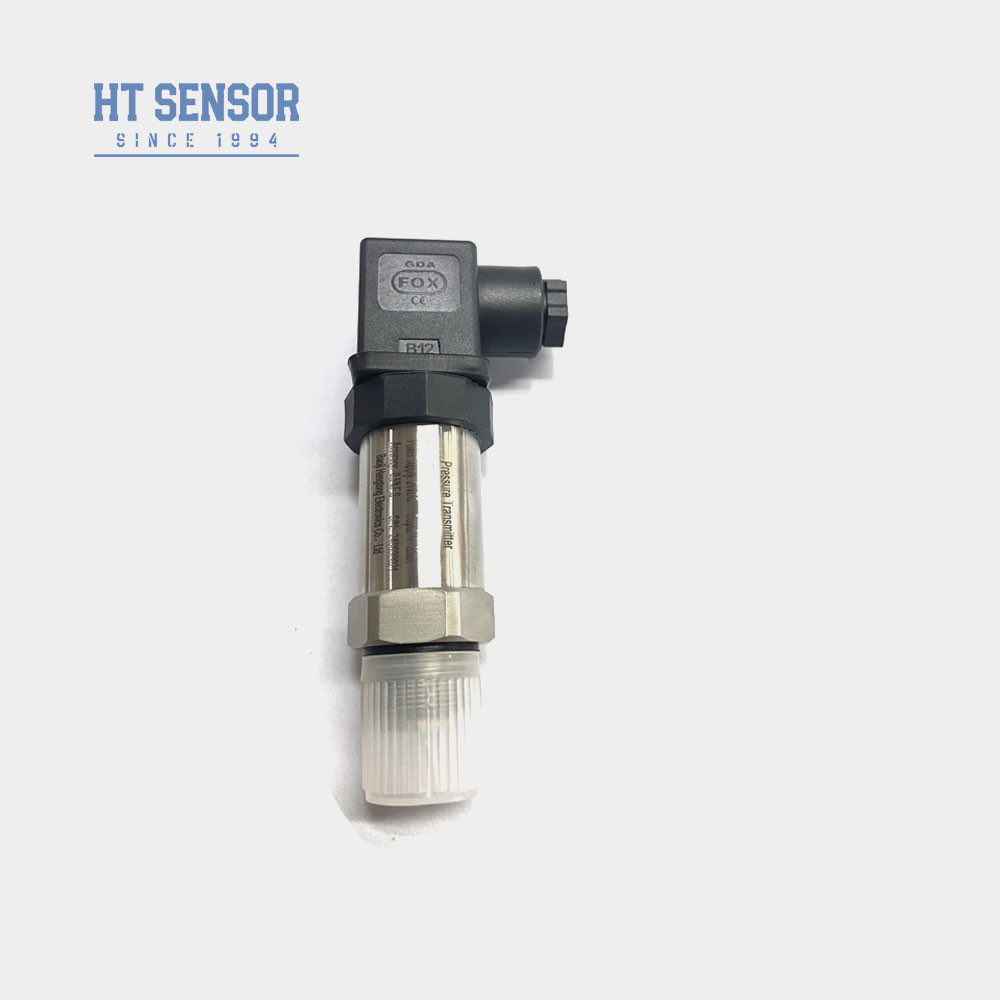

BPHT24 Sensor de pressão do diafragma para transmissor de medição do nível do líquido
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~20Mpa |
|---|---|---|---|
| Potência: | 12-32VDC ((24VDC) | Produção: | 4-20mA e assim por diante |
| Conectar: | M20*1,5 ou G1/2 | Tipo: | Sensor de pressão de descarga Transmissor |
| Mediano de medição: | Cola líquida, gasosa e para bebidas | Grau de precisão: | 00,5% FS |
| Materiais: | Aço inoxidável | Personalização: | OEM e ODM |
| Destacar |
flush diaphragm pressure sensor for liquid,liquid level measurement pressure transmitter,BPHT24 flush diaphragm sensor |
||
Product Description
BPHT24 Sensor de pressão do diafragma para transmissor de medição do nível do líquido
BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de pressão de diafragma:
Elemento de medição e caixa BPHT24: O transmissor de sensor de pressão BPHT24 adota o núcleo de óleo isolado de silicone com diafragma da série HT como elemento de medição do sinal.Todos os componentes estão alojados num gabinete de aço inoxidável, que converte o sinal do sensor na corrente ou tensão de saída padrão exigida pelo cliente.
Características do produtode um transmissor de sensor de pressão de diafragma:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar.
| Parâmetros de desempenhode um transmissor de sensor de pressão de diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um display digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão conectados à terra de forma fiável..
5.O cabo não vem com cabo por defeito ligado. Se você precisar de cabo, há três materiais para escolher. Se não forem dadas instruções específicas,Os materiais para cabos de polietileno serão utilizados por defeitoSe forem necessários materiais diferentes para cabos, indique-os no formulário de encomenda.
6.Em caso de exigências especiais, tais como vibrações fortes, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, por favor, informe-nos e indique na sua encomenda.
| Guia de encomendasde um transmissor de sensor de pressão de diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
