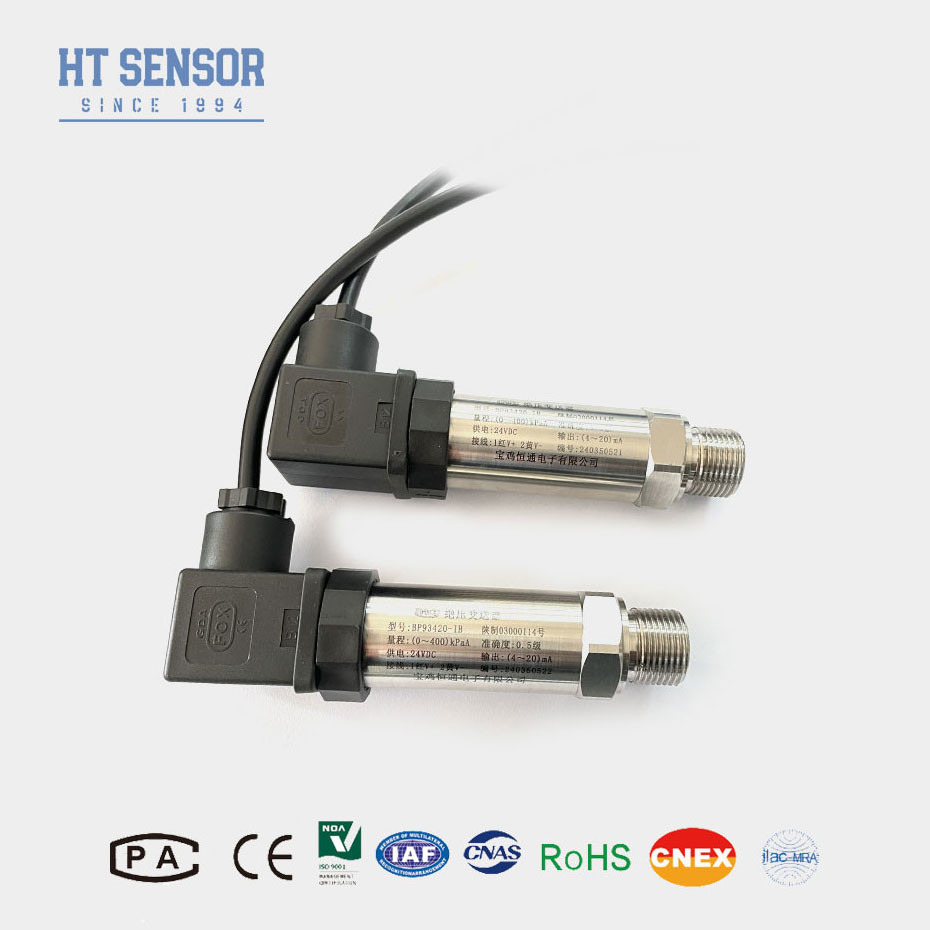

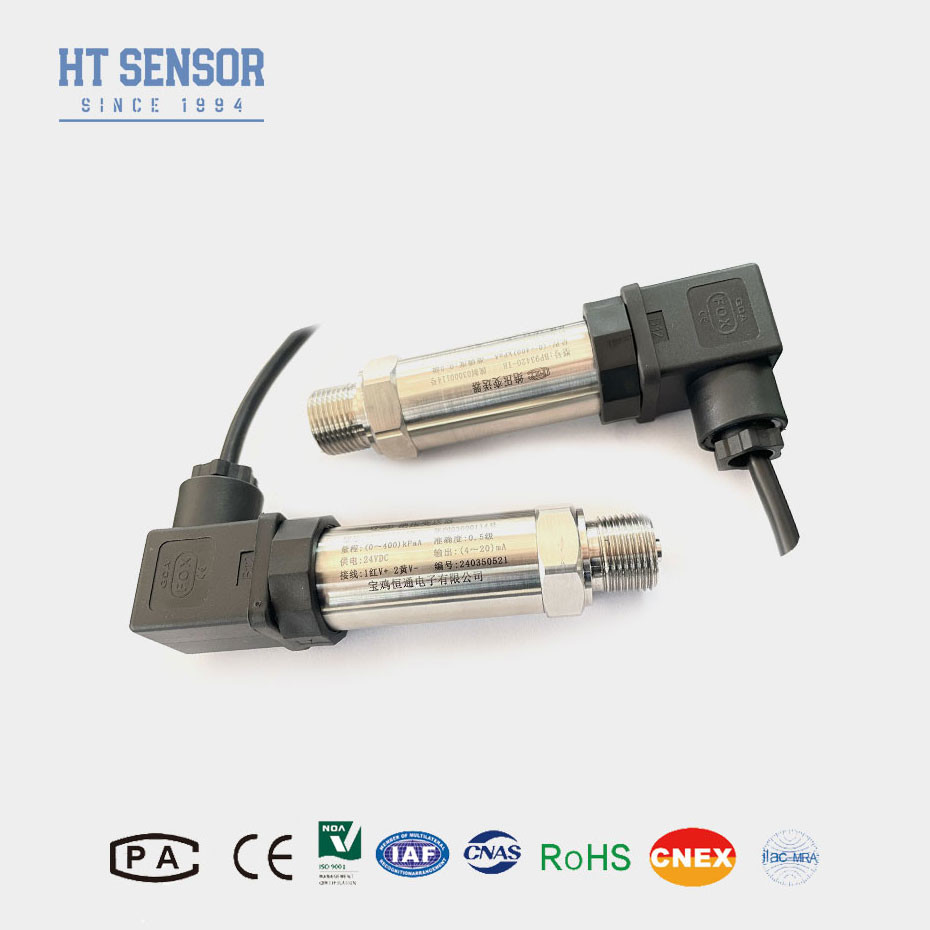

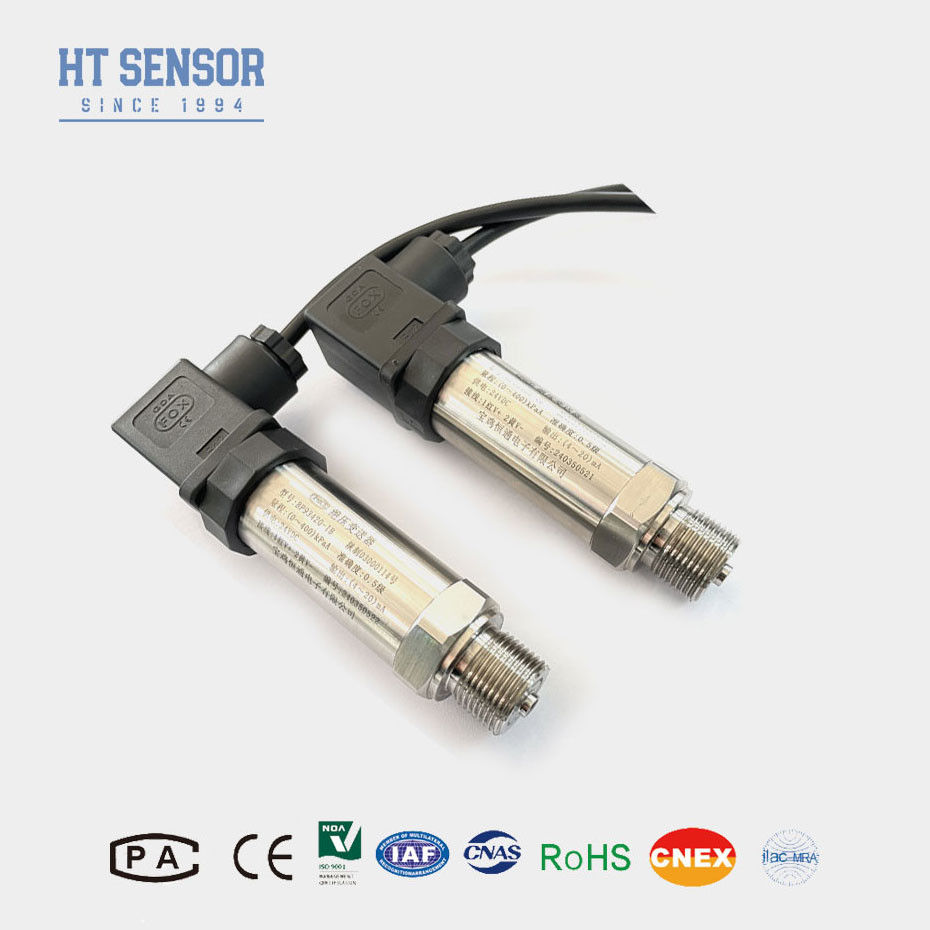

BP93420IB Sensor de transmissor de pressão para medição de pressão de alta precisão
Product Details
| Modelo N.O.: | BP93420-IB | Potência: | 5VDC /12-36VDC |
|---|---|---|---|
| Fios: | G1/2, M20*1.5, 1/2NPT | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Materiais para a habitação: | 316L ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Mediano de medição: | Ar líquido. Óleo de água | Grau de precisão: | 00,5%, 0,25% |
| Intervalo de pressão: | 0kpa~5kpa...100MPa | sinal de saída: | 4-20mA ou RS485 Modobus |
| Destacar |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB Sensor de pressão de silício difuso Sensor de pressão de tempos de resposta rápida
BP93420IB Sensor de transmissor de pressão
Introdução do sensor do transmissor de pressão:
BP93420IB Os sensores de pressão de silício difuso são um tipo de dispositivo de detecção de pressão que utiliza a tecnologia de silício difuso para medir as alterações de pressão.Estes sensores consistem num diafragma de silício fino que se deforma sob pressãoEsta alteração da resistência é então convertida num sinal elétrico, que pode ser processado e interpretado para determinar a pressão aplicada.Uma das principais vantagens dos sensores de pressão de silício difuso é a sua elevada sensibilidade e precisão na medição da pressãoSão capazes de detectar com precisão mudanças de pressão sutis, tornando-os adequados para uma ampla gama de aplicações em que é essencial um controlo preciso da pressão.
Características do produtode sensor de transmissor de pressão:
1Alta precisão: os sensores de pressão de silício difuso oferecem uma elevada precisão na medição da pressão, garantindo resultados precisos e fiáveis.
2• Ampla gama de pressões: são aplicáveis a uma ampla gama de pressões, tornando-os adequados para várias aplicações industriais e comerciais.
3Tempo de resposta rápido: Estes sensores têm capacidades de resposta rápida, permitindo a captura em tempo real das variações de pressão e a resposta atempada às alterações.
4. Tamanho compacto: Os sensores de pressão de silício difuso têm tipicamente tamanhos compactos, tornando-os fáceis de integrar em diferentes sistemas e aplicações.
5Baixo consumo de energia: têm baixo consumo de energia, contribuindo para a eficiência energética e a vida útil prolongada da bateria nos dispositivos portáteis.
6Excelente linearidade: Estes sensores apresentam excelentes características lineares, proporcionando uma saída estável e consistente em diferentes faixas de pressão.
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho do sensor do transmissor de pressão:
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Tipos de encomenda do sensor do transmissor de pressão |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digitais.
3Quando se encomenda com cabeça de transdutor de display LCD ou LED, a potência do transmissor não deve ser inferior a 20 VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e garantam que o produto e a fonte de alimentação estejam conectados à terra de forma fiável..
5A gama de temperatura de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
6O comprimento padrão do cabo é de 1,5 m e há três tipos de materiais para escolher.Se precisar de um material de cabo diferente, por favor, especifique no formulário de encomenda.
7Em caso de forte vibração, força de impacto instantâneo, forte interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe a nossa empresa e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
