Sistemas de controlo hidráulico e pneumático melhorados com o sensor de pressão de silício BP157
Product Details
| Modelo N.O.: | BP157 | Fornecimento de energia: | 12-30VDC |
|---|---|---|---|
| sinal de saída: | 4-20mA | Temperatura da compensação: | -10~70℃ |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Materiais para a habitação: | 304 S.S. |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | elemento de detecção: | Sensor de pressão de silício difuso |
| Origem: | Baoji, China | Código Hs: | 9026201090 |
| Habilidade da fonte: | 2000 PCS/MÊS | Mediano de medição: | líquido ou gás |
| Grau de precisão: | 00,25%,00,5% | Intervalo de pressão: | 0kpa~10kpa...20MPa |
| Classificação IP: | IP65 | ||
| Destacar |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description
HENGTONG BP157 STAINESS STEEL OEM SILICON SENSOR DE PRESSIÃO
BP157 Transmissor de pressão
Introdução do sensor de pressão de silício:
BP157 Sensor de pressão de silícioutiliza o núcleo cheio de óleo da membrana de isolamento resistente à pressão de silício da série HT como elemento de medição do sinal. O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável,Conversão do sinal do sensor num sinal de saída padrãoO produto foi submetido a testes rigorosos e à triagem do envelhecimento dos componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e fiável.
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
|
Parâmetros de desempenho:
|
|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Guia de encomendas: | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||

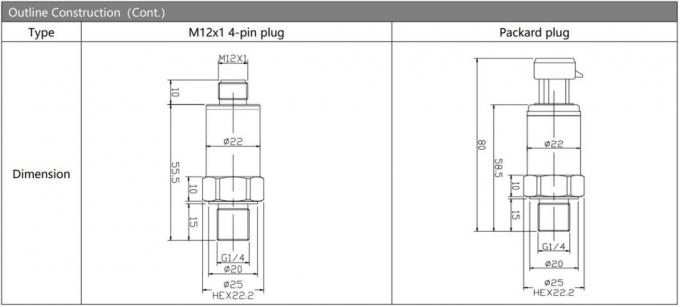

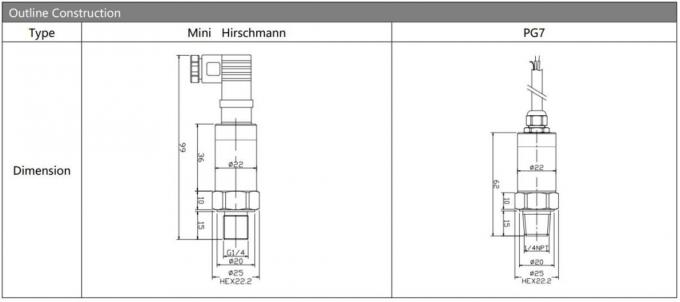

| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
O período de garantia dos transmissores de pressão proporciona tranquilidade aos clientes,assegurar que os defeitos de materiais ou de fabrico sejam imediatamente e eficientemente corrigidos pelo fabricante;.
