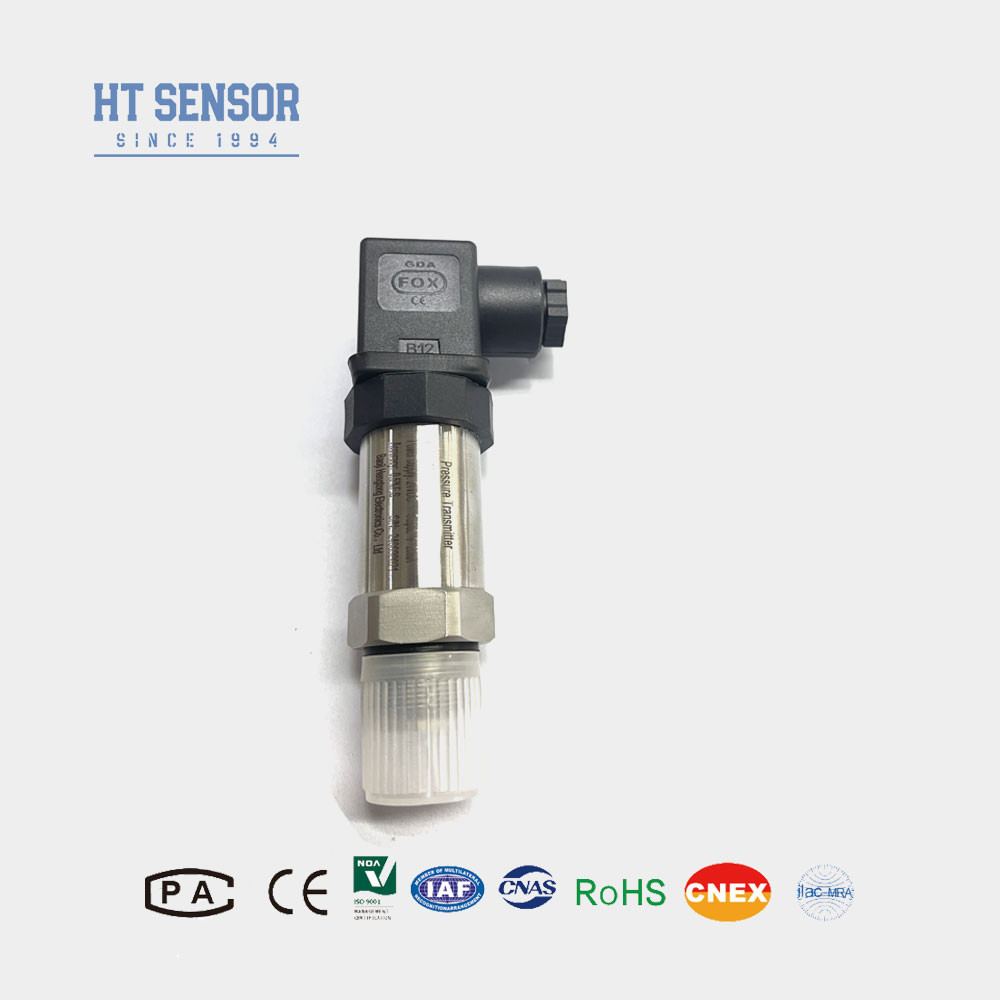

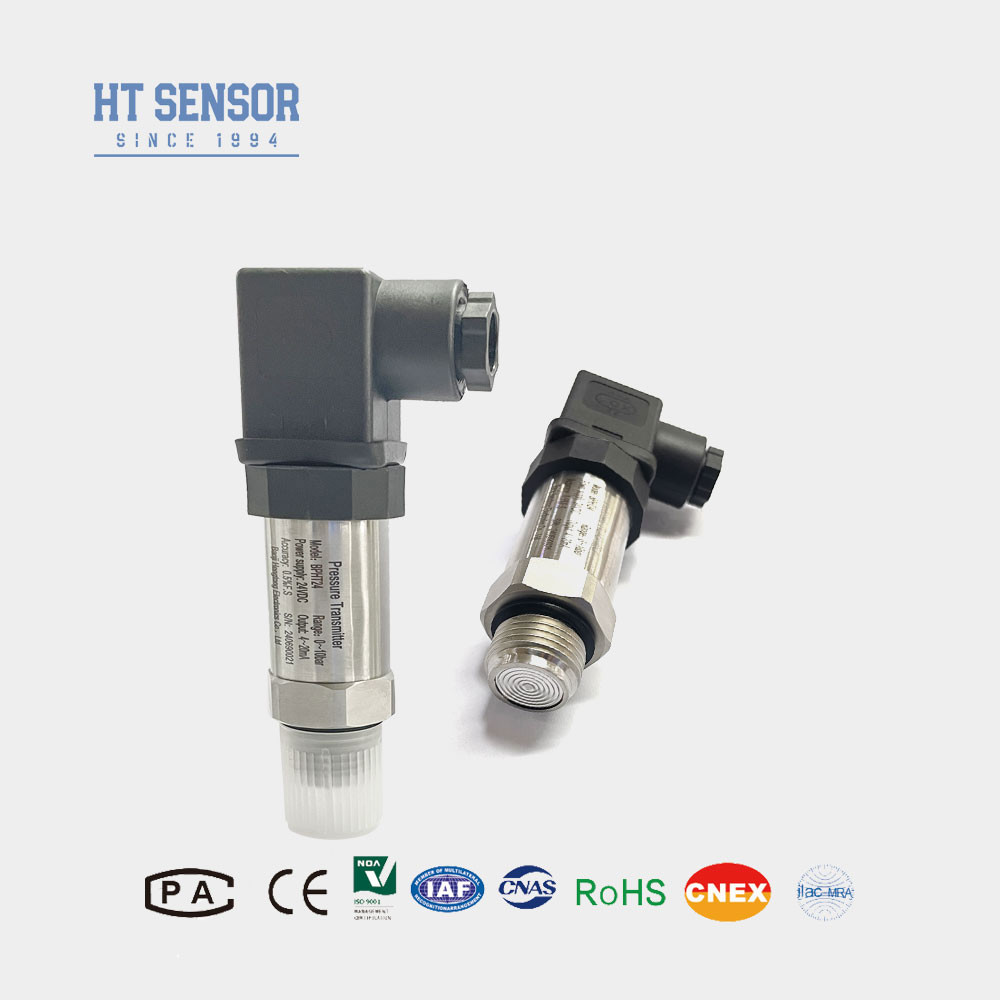

BPHT24 O sensor de pressão do diafragma de flush superior para transmissor de aplicações industriais e comerciais
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~35Mpa |
|---|---|---|---|
| Potência: | 12-32VDC ((24VDC) | Produção: | 4-20mA e assim por diante |
| Conectar: | M20*1,5 G1/2 | Tipo: | Sensor nivelado do transmissor de pressão do diafragma |
| Mediano de medição: | Limão líquido para bebidas, etc. | Grau de precisão: | 00,5% FS |
| Materiais: | Aço inoxidável | Personalização: | OEM |
| Destacar |
industrial flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor |
||
Product Description
BPHT24 O sensor de pressão do diafragma de flush superior para aplicações industriais e comerciais
BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de pressão de diafragma:
Transmissor do sensor de pressão do diafragma de descarga BPHT24 Tecnologia e fiabilidade essenciais:O tipo frontal de silício difuso adota um sistema de núcleo de silício difuso importado e utiliza tecnologia de sintonização e compensação digitalIsto garante um desempenho do produto fiável e uma saída estável do sensor.
Características do produtode um transmissor de sensor de pressão de diafragma:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar.
| Parâmetros de desempenhode um transmissor de sensor de pressão de diafragma | |
| Faixa de medição | 0~10Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
- Ao selecionar um produto, certifique-se de que o meio a medir é compatível com as partes molhadas do produto.
- Quando fizer um pedido, tenha em conta que os produtos à prova de explosão não incluem um ecrã digital de série.
- Quando se encomenda um transmissor com uma cabeça de exibição LCD ou LED, a fonte de alimentação do transmissor deve ser de pelo menos 20 VDC.
- Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam devidamente ligados à terra.
- O produto não inclui um cabo ligado por defeito.Existem três opções de materiais disponíveis - o polietileno é o material padrão utilizado se não forem fornecidas instruções específicasSe for necessário um material de cabo diferente, indique-o no formulário de pedido.
- Para requisitos especiais como vibrações fortes, impacto instantâneo ou interferências eletromagnéticas/de radiofrequência fortes, informe-nos e especifique estes pormenores na sua encomenda.
| Guia de encomendasde um transmissor de sensor de pressão de diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
