BP93420-IC Sensor de transmissor de pressão de alta temperatura com sensor do dispositivo de dissipação de calor
Product Details
| Modelo N.O.: | BP93420-IC | Intervalo de pressão: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Produção: | 0.5-4.5VDC/4-20mA /0-5VDC e assim por diante | Potência: | 12-36VDC (24VDC) |
| Tipo de pressão: | Pressão de medição, pressão absoluta e selada | Tipo de estrutura: | Transmissor de pressão cheio de óleo |
| Mediano de medição: | Líquido e gás | Grau de precisão: | 00,5% |
| Sensor: | Sensor de aço inoxidável | Personalização: | OEM e ODM |
| Destacar |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

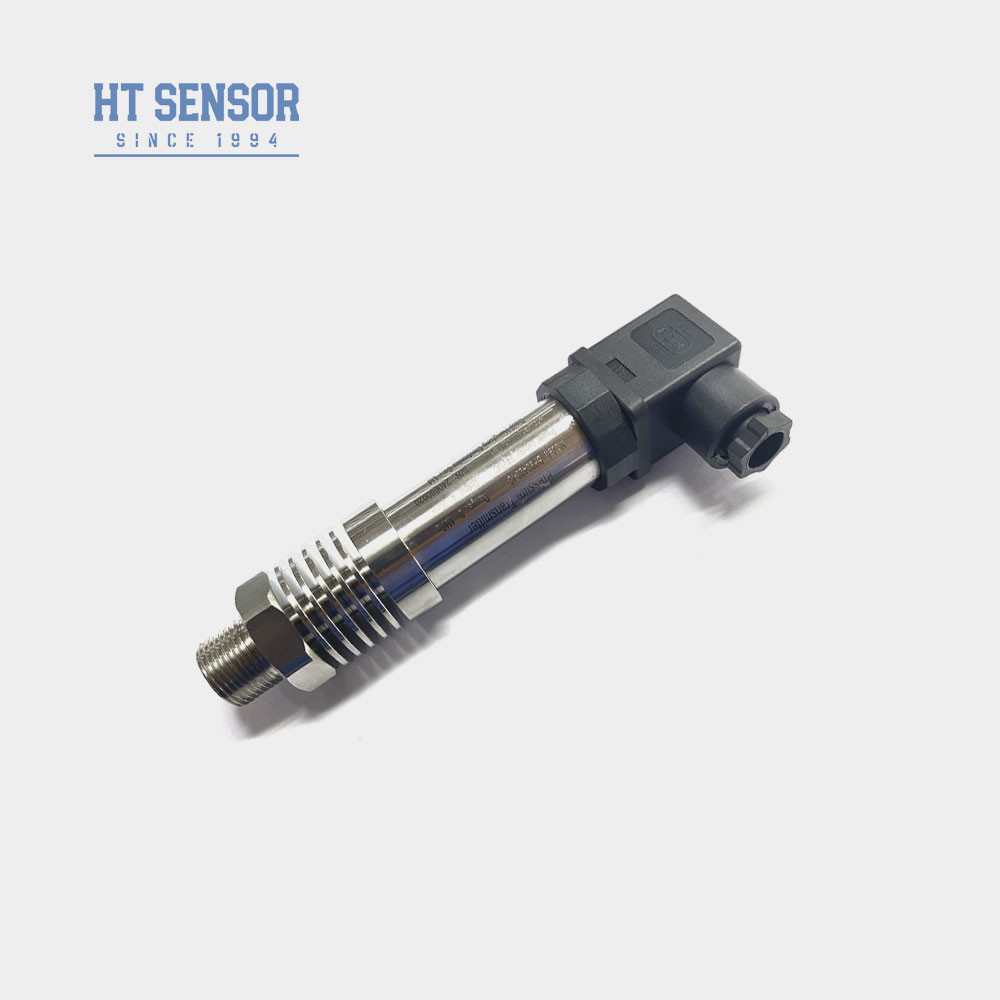

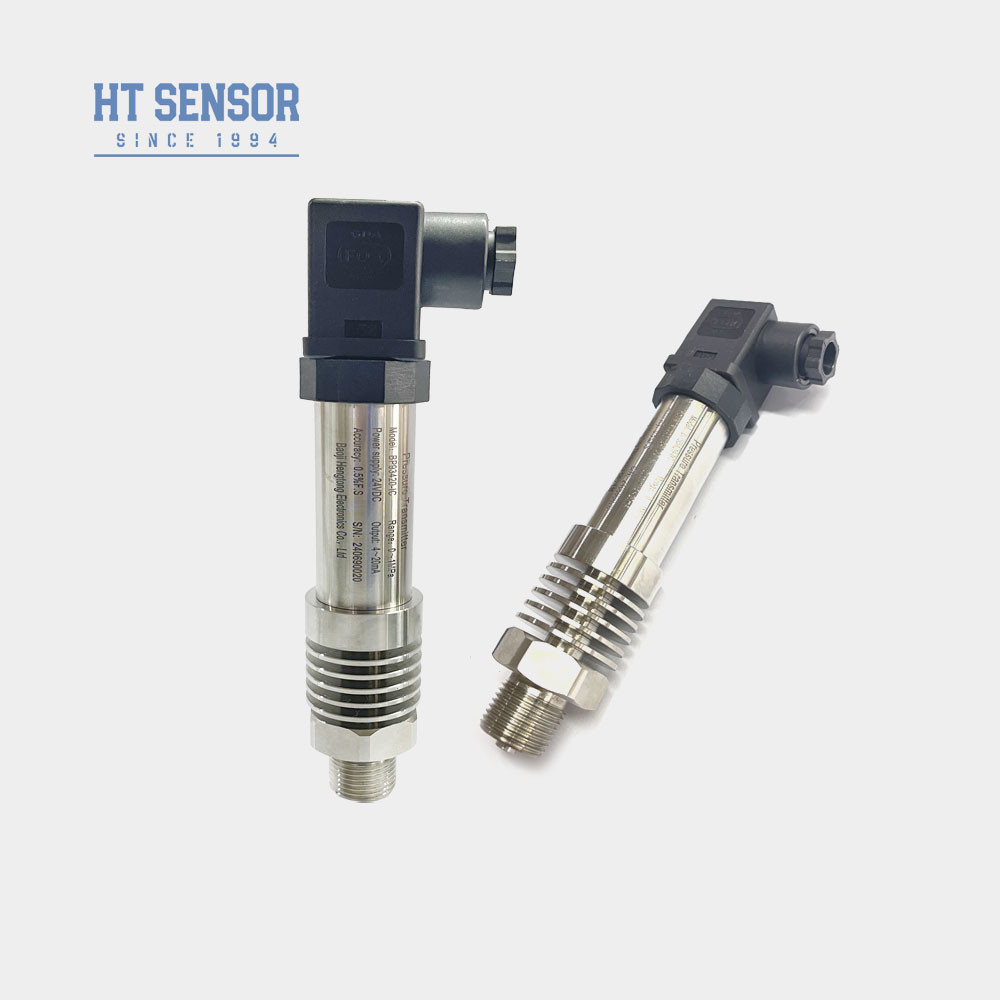

BP93420-IC Sensor de transmissão de pressão de alta temperatura com dispositivo de dissipação de calor
Sensor de transmissor de pressão BP93420IC
Introdução do sensor do transmissor de pressão:
O BP93420-IC é um sensor de transmissor de pressão de alta temperatura que utiliza o núcleo de isolamento de pressão de silício avançado da série HT19 como seu elemento de medição principal.Um dispositivo de dissipação de calor foi incorporado na extremidade frontal para resfriar significativamente o meio em contato com o sensorEste design particular torna-o bem adequado para ambientes exigentes de alta temperatura, tornando-o ideal para aplicações que envolvam flutuações de temperatura ou operação em condições elevadas..Ele encontra ampla aplicação em processos e sistemas industriais, onde são essenciais medições de pressão precisas e confiáveis, mesmo em ambientes de altas temperaturas desafiadores.
Características do produtode sensor de transmissor de pressão:
- 1Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão.
- 2- estrutura de aço inoxidável com classificação de proteção IP65.
- 3Zero e ajustável em escala completa.
- 4Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde sensor de transmissor de pressão:
- 1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
- 2Aplicadas nas indústrias marítima e aeronáutica.
- 3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
- 4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 150oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,4 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
