Sensor de pressão industrial de alta temperatura 12-32VDC com estrutura de aço inoxidável
Product Details
| Modelo N.O.: | BP93420-IC | Intervalo de pressão: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Produção: | 4-20mA | Potência: | 12-32VDC |
| Tipo de pressão: | Pressão de medição, pressão absoluta, selada | Tipo de estrutura: | Transmissor de sensor de pressão industrial |
| Mediano de medição: | líquido, gás | Grau de precisão: | 00,5% |
| Fios: | G1/4 OEM | Personalização: | OEM e ODM |
| Destacar |
Sensor de pressão industrial de aço inoxidável,Sensor de pressão industrial 12-32VDC,Sensor de pressão industrial |
||
Product Description

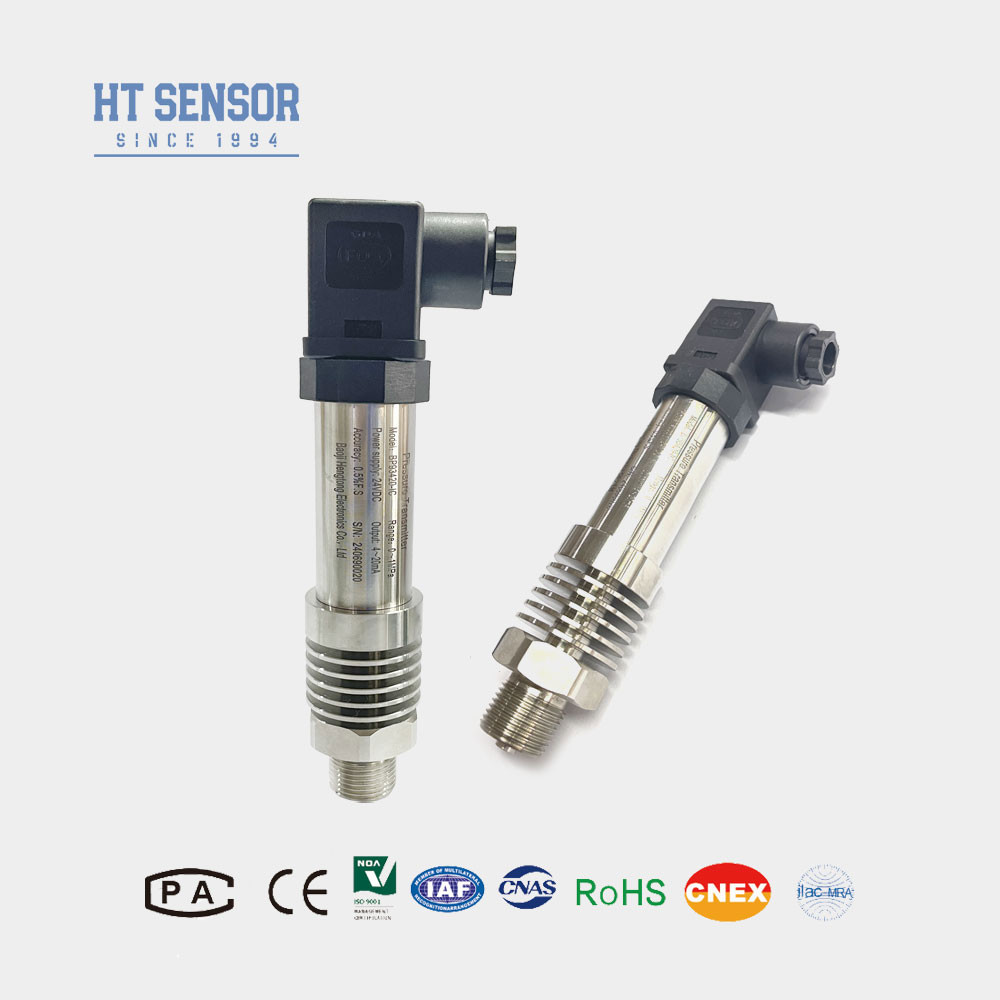

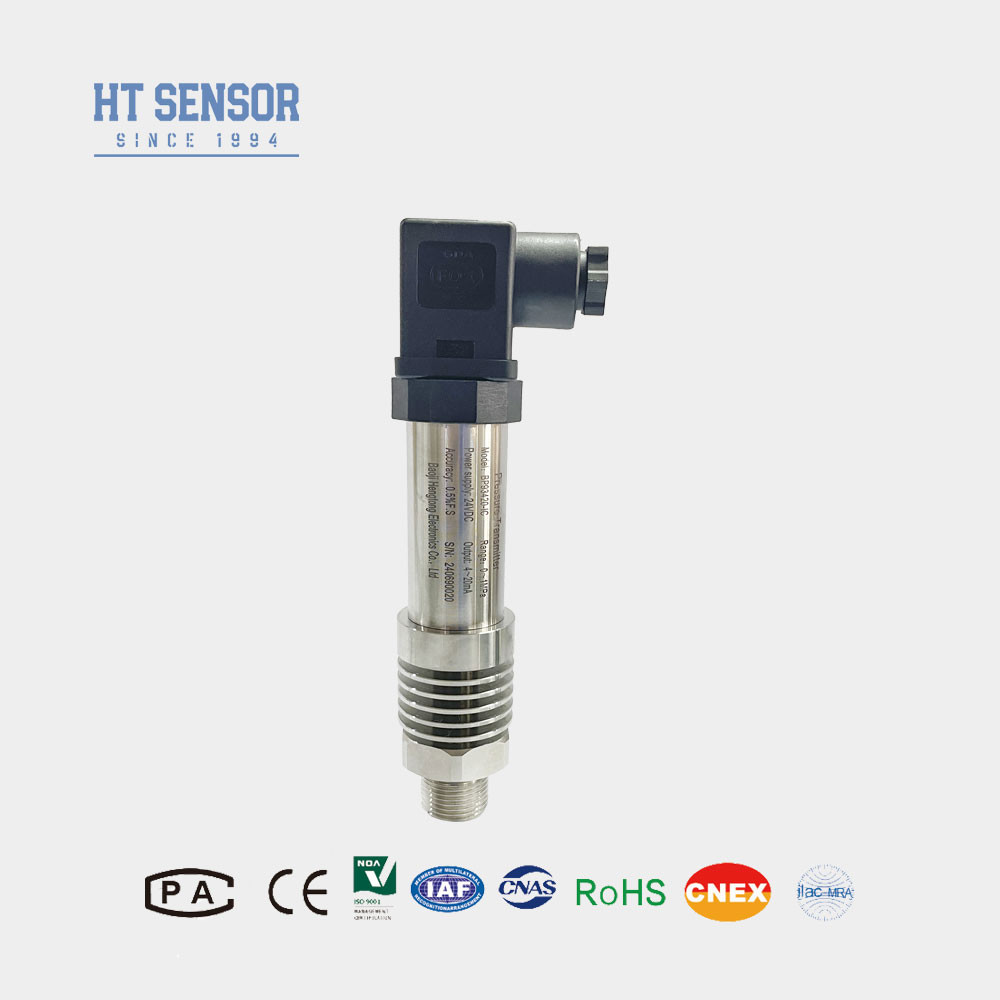

Sensor de pressão industrial de alta temperatura com estrutura de aço inoxidável
BP93420IC Sensor de pressão industrial
Introdução do sensor de pressão industrial:
BP93420-IC é um transmissor de sensor de pressão industrial de alta temperatura, utilizando o nosso núcleo de isolamento de pressão de silício da série HT19 como elemento de medição primário.O sensor capta eficazmente a pressão do meio medido através de uma estrutura de dissipação de calor dedicada integrada no transmissor, atenuando o impacto das altas temperaturas na pressão do produto.tornando-o ideal para aplicações que envolvam flutuações de temperatura ou operação em condições elevadasÉ amplamente utilizado em processos e sistemas industriais onde são necessárias medições de pressão precisas e fiáveis, mesmo em ambientes de altas temperaturas desafiadores.
Características do produtode sensor de pressão industrial:
- 1Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão.
- 2- estrutura de aço inoxidável com classificação de proteção IP65.
- 3.Alta precisão, toda estrutura de aço inoxidável.
- 4- Medição humana de líquidos em ambientes de alta temperatura.
Aplicaçõesde sensor de pressão industrial:
- 1Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L.
- 2Aplicadas nas indústrias marítima e aeronáutica.
- 3Empregado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
- 4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho do sensor do transmissor de pressão industrial | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 150oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | De peso superior a 20 g/m2 |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Peso | ~ 0,4 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 3.6 ~ 30 V | 4 fios |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um display digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão conectados à terra de forma fiável..
5. Os anéis O de borracha de flúor têm um intervalo de temperatura de funcionamento nominal de - 20 °C a 250 °C. Quando as temperaturas de funcionamento descem abaixo de - 20 °C, devem ser seleccionados anéis de vedação do tipo EPDM O.
6O cabo não vem com um cabo por defeito ligado. Se você precisar de cabo, há três materiais para escolher.Os materiais para cabos de polietileno serão utilizados por defeitoSe forem necessários materiais diferentes para cabos, indique-os no formulário de encomenda.
7.Em caso de exigências especiais, tais como vibrações fortes, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, por favor, informe-nos e indique na sua encomenda.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
