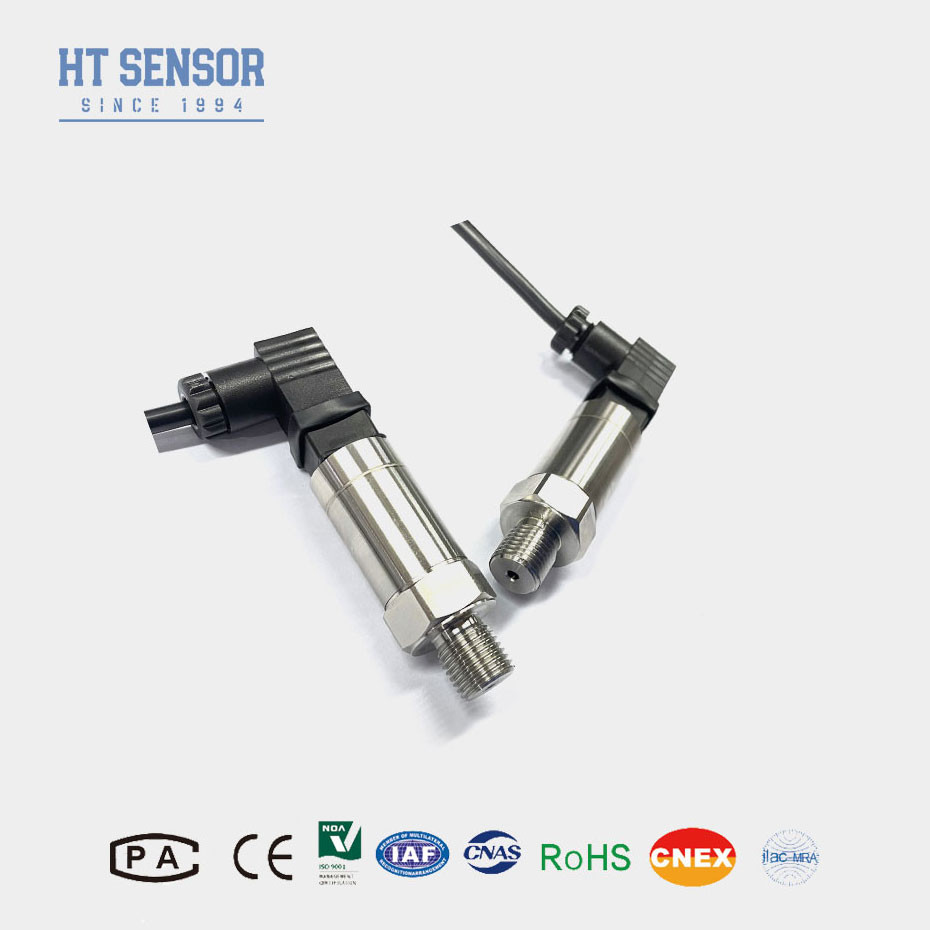

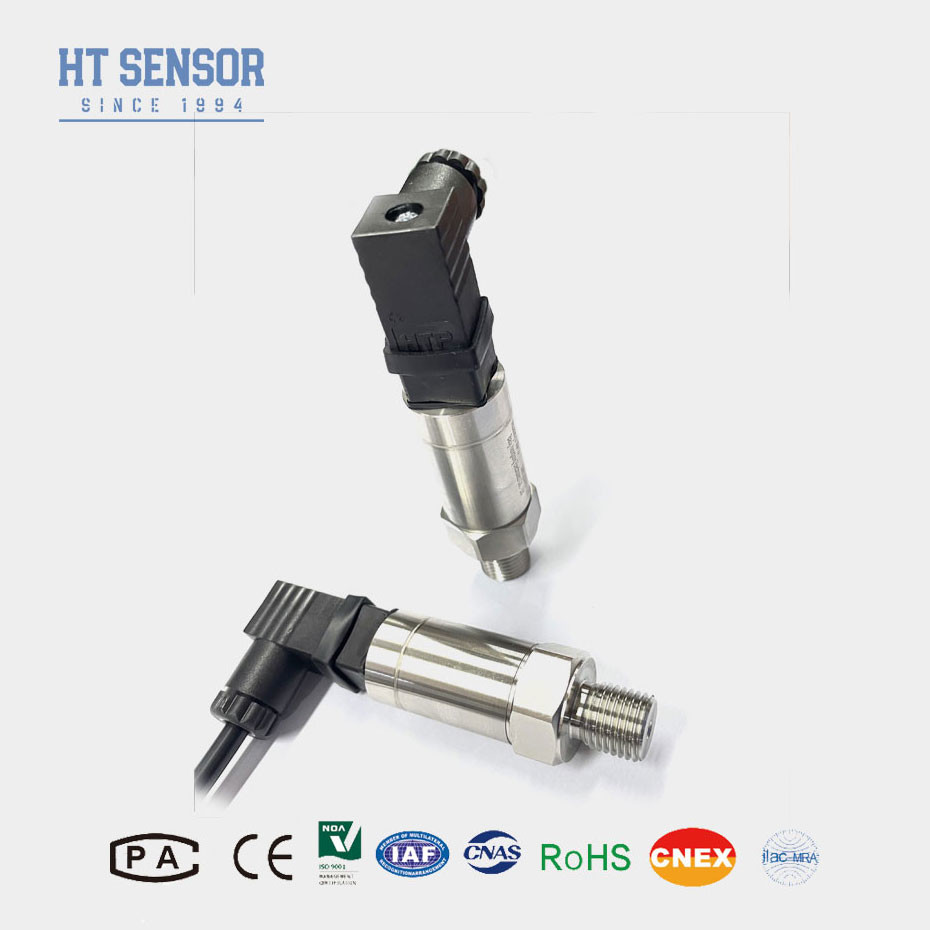

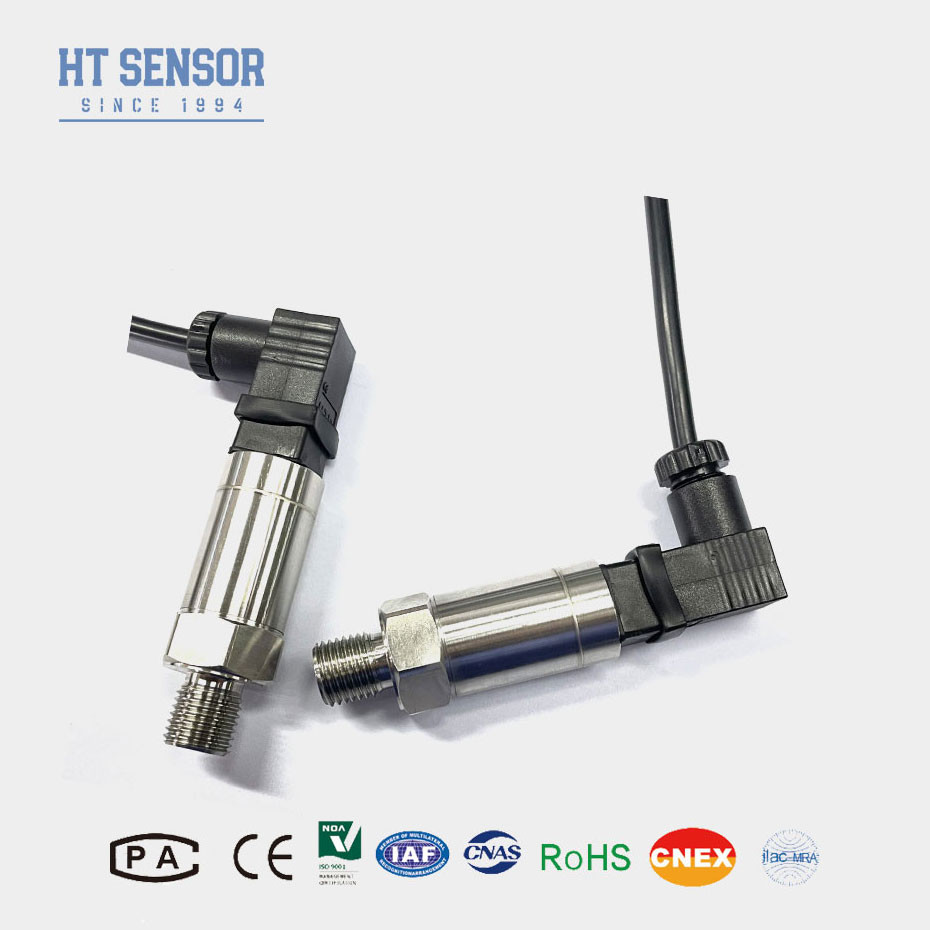

Transmissor de pressão BP157TC
Introdução do sensor de transmissor de pressão:
O sensor de transmissor de pressão BP157TC utiliza o sensor cerâmico da série hign quanlity como elemento de medição do sinal.Conversão do sinal do sensor num sinal de saída padrãoO produto foi submetido a testes rigorosos e à triagem do envelhecimento dos componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e fiável.
Os transmissores de pressão cerâmicos, conhecidos pela sua resistência excepcional à vibração e à corrosão, tornaram-se componentes integrais em aplicações industriais de medição e monitorização.Sua robustez e durabilidade as tornam particularmente adequadas para ambientes adversos onde os transmissores de pressão tradicionais podem falhar.
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3. Alta precisão,
4Estrutura de aço inoxidável.
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição |
0kPa ~ 10kPa...5MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Exia IICT6 |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,05 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
Exemplos de selecção:
Guia de encomendas:
| BP15X |
Transmissor de pressão analógico |
| |
Código |
Esboço Construção |
| 5 |
Fecho de Packard |
6 |
Cabo de saída direta selado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Grande conector Hirschmann |
| |
Faixa de medição |
0kPa ~ 200kPa...10MPa |
(0-X) Kpa
ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros (Flancas) |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cabo fechado saída 1,5 metros |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
P: É fabricante?
A: Sim, somos um fabricante profissional de sensores há mais de 29 anos!
Q: Quais são as vantagens dos transmissores de pressão cerâmicos
R: Os transmissores de pressão cerâmicos oferecem inúmeras vantagens, incluindo alta durabilidade, precisão, ampla faixa de pressão, estabilidade de temperatura, compatibilidade química, estabilidade a longo prazo, segurança,custo-eficáciaEstes benefícios tornam-nas uma escolha preferida para muitas aplicações industriais e ambientais.
P: Qual é o período de garantia?
Os nossos transmissores de pressão vêm com um período de garantia padrão de 2 anos a partir da data de compra.Por favor, entre em contato com a nossa equipa de apoio ao cliente com a sua prova de compra e uma descrição detalhada do problemaSe necessário, será-lhe dada instrução sobre como devolver o produto para avaliação.
