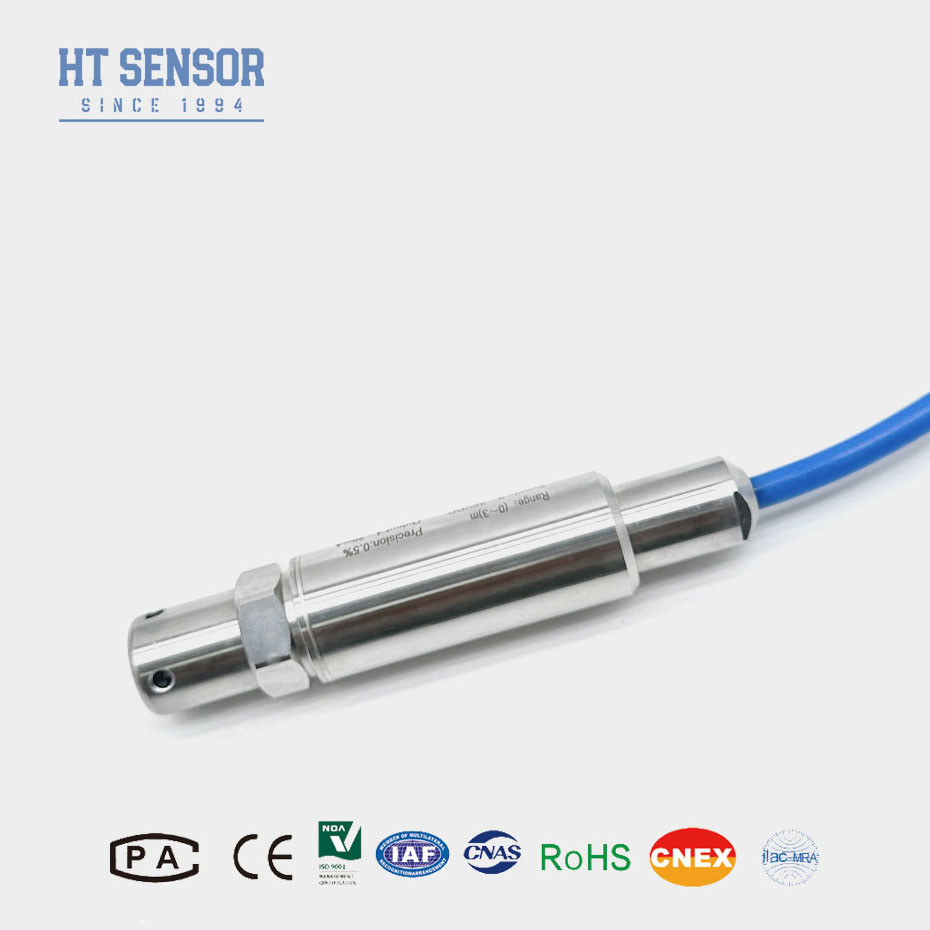

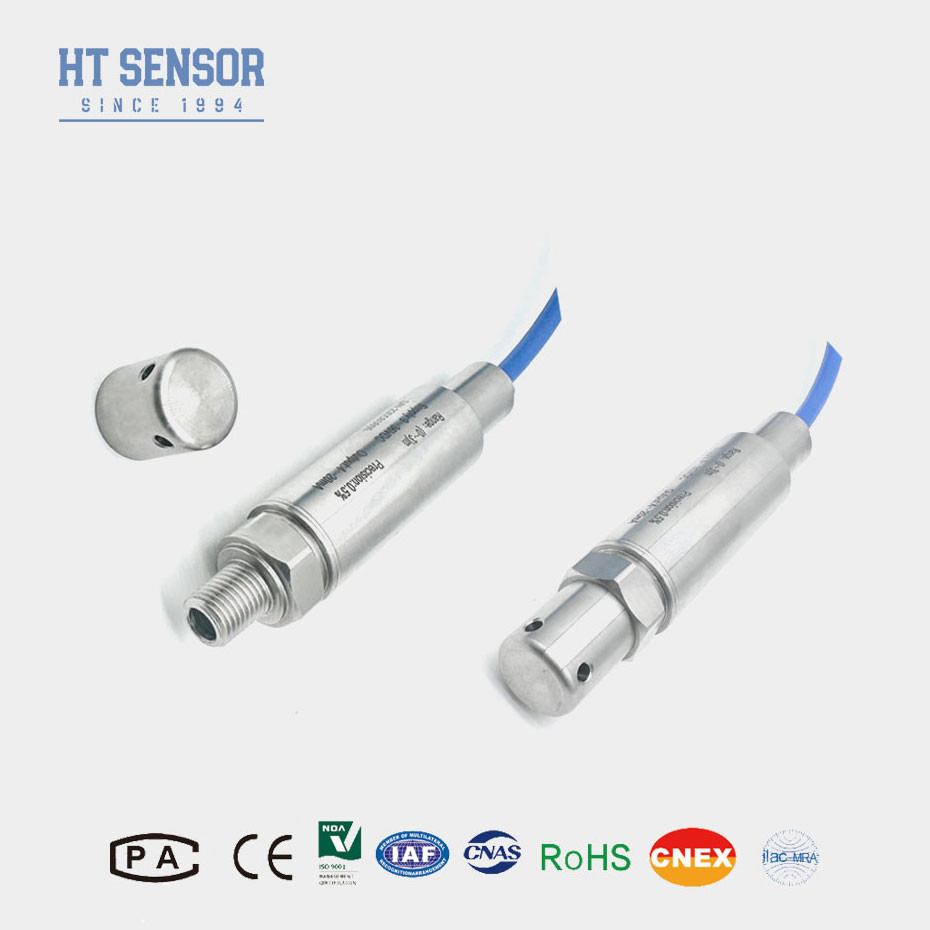

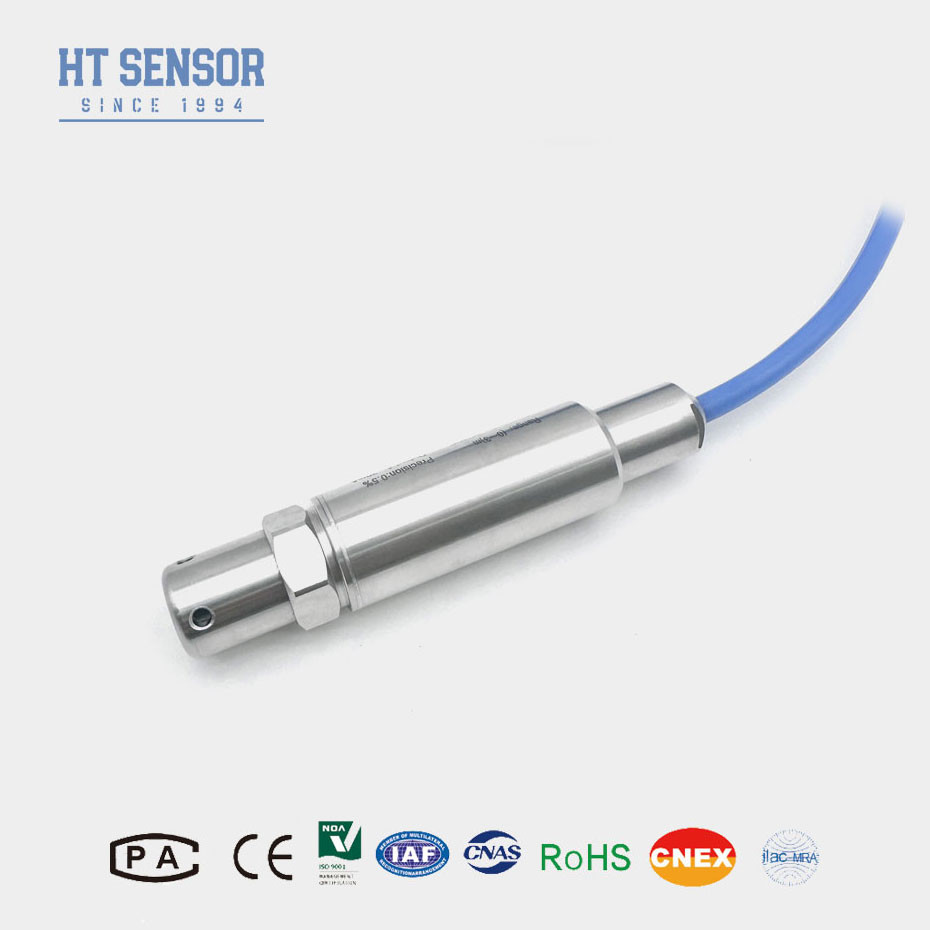

IntroduçãoTransmissor de nível hidrostático:
BH93420-Eu...O transmissor de nível hidrostático é projetado para medição precisa e confiável de nível em uma variedade de aplicações de líquidos. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional)Este transdutor de pressão submersível é uma excelente solução para o controlo do nível em aplicações interiores e exteriores.
Transmissor de nível hidrostáticoÉ uma solução versátil e confiável para a medição precisa do nível em diversas aplicações.
Características do produto
1.Compensação de temperatura por dígitos: medições precisas numa ampla gama de temperaturas.
2- Faixa de medição: Disponível nos intervalos de 0-1m a 0-200m H2O.
3Sinais de saída: 4-20mA, 0-5VDC ou saídas digitais (RS485, Modbus).
4Precisão: ±0,1% FS para medição precisa do nível.
5Material: caixa de aço inoxidável para resistência à corrosão.
Aplicações:
* Tanques de nível de líquido
* Tanques de combustível para gasolina e diesel
* Canais de água residual
* Medição do nível das águas subterrâneas
Parâmetros de desempenho:
| Faixa de medição |
0~10m...400mH2O |
| Sobrecarga |
≤ 2 X de faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,2% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero |
±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa |
±1,5%F.Sr ((Typ.) ± 2% F.S. (máximo) |
| Temperatura de compensação |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP67, IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,3 kg (sem cabo) |
| Material do cabo |
Polietileno, poliuretano |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 Fios |
Dicas de encomenda:
Ao considerar a compra de transmissores de pressão de silício difuso, é crucial avaliar vários fatores para garantir que o produto selecionado atenda às suas necessidades específicas de aplicação.Abaixo está um guia completo para ajudá-lo no processo de encomenda
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5Compatibilidade material
Material do gabinete e dos cabos: certificar-se de que os materiais utilizados no transmissor (por exemplo, aço inoxidável, PVC, PTFE) são compatíveis com o líquido a medir,especialmente se tratar de substâncias corrosivas ou agressivas.
| Ordem Guia: |
| BH93420 |
Código |
Esboço Construção |
| |
Eu... |
Transmissor de pressão |
| |
Faixa de medição |
0~10m...400mH2O |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
| |
Código |
Materiais |
| 01 |
304 aço inoxidável |
| 02 |
316L aço inoxidável |
| |
Código |
Material do cabo |
| C1 |
PE |
| C2 |
PU |
Perguntas frequentes:
1O que é um transmissor de nível submersivel de silício difuso?
Um transmissor de nível submersivel de silício difuso é um dispositivo utilizado para medir o nível do líquido submergendo o sensor no líquido.Utiliza tecnologia de silício difuso para fornecer medições precisas e fiáveis baseadas na pressão hidrostática.
2Como funciona um transmissor de nível submersivel de silício difuso?
O transmissor mede a pressão hidrostática exercida pela coluna de líquido acima do sensor.que é então processado para determinar o nível do líquido.
3Quais são as principais características deste tipo de transmissor?
Alta precisão
Construção robusta
Compensação de temperatura
Estabilidade a longo prazo
Instalação fácil
4Que materiais são utilizados na construção destes transmissores?
Eles são tipicamente feitos de aço inoxidável ou outros materiais resistentes à corrosão para suportar ambientes adversos e líquidos agressivos.
5Como instalar um transmissor de nível submersivel de silício difuso?
A instalação é simples: o sensor é simplesmente submerso no líquido a medir. O transmissor é ligado a um sistema de monitorização ou controlador através da sua saída elétrica.
6Que sinais de saída estão disponíveis?
Os sinais de saída comuns incluem 4-20mA, 0-5VDC e saídas digitais como RS485 e Modbus.
