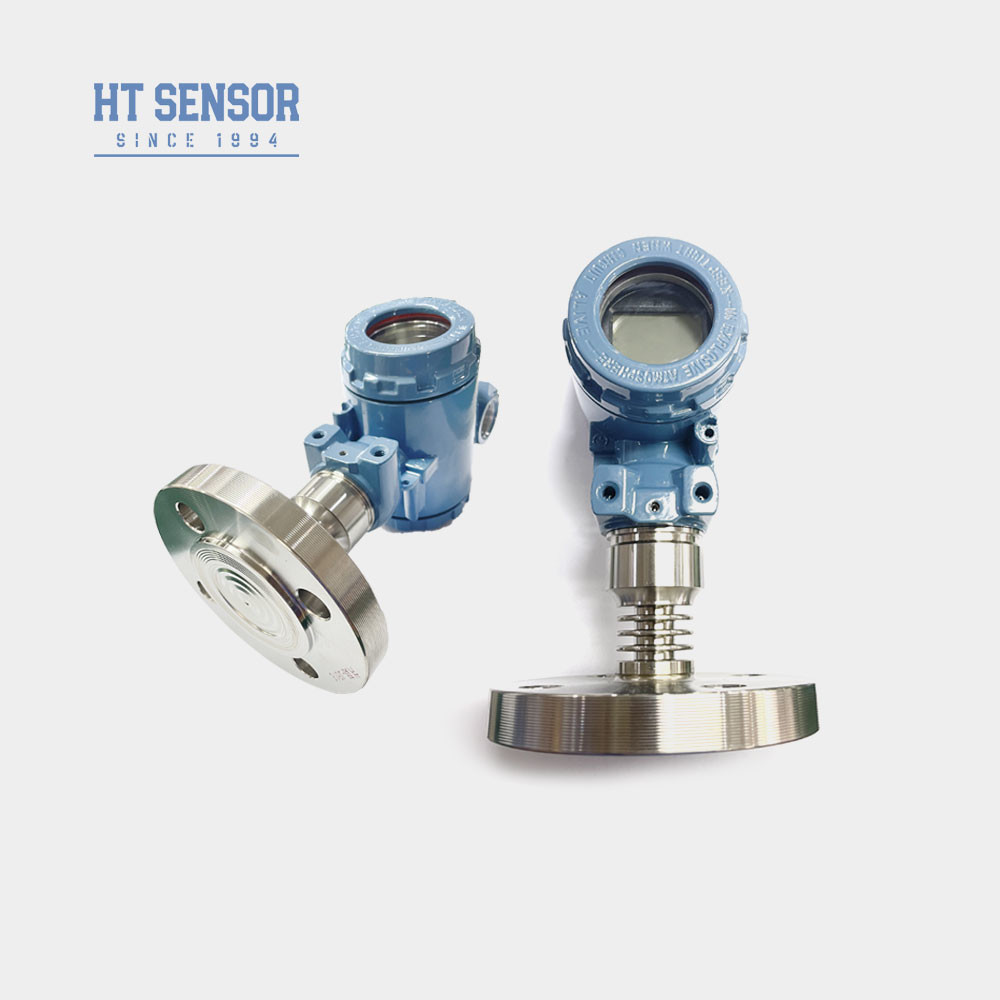

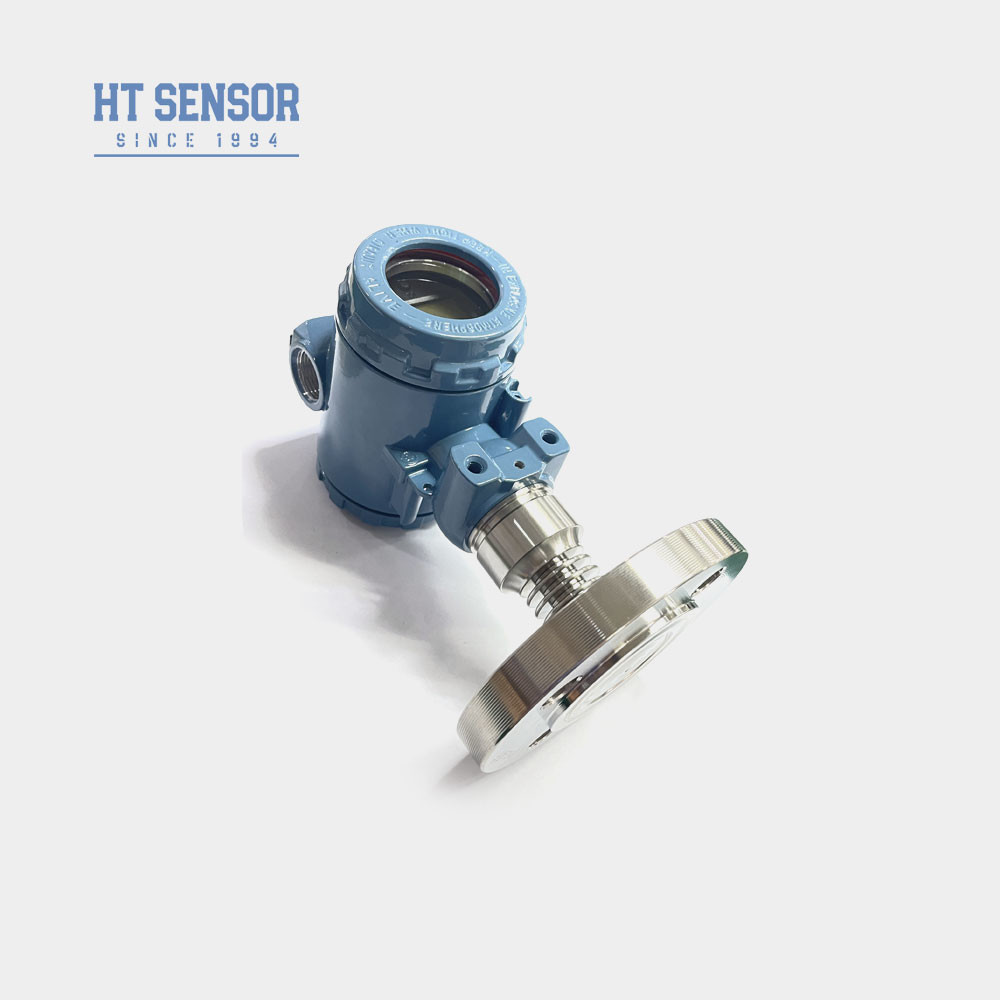

DN25 Transmissor de pressão de flange de alta temperatura 4-20mA com sensor de pressão industrial de exibição
Detalhes do produto
| Modelo N.O.: | BP93420-IIIF | Fornecimento de energia: | 24VDC |
|---|---|---|---|
| ouptut: | 4-20mA RS485 OR hart | Tipo de pressão: | Pressão de medição, absoluta, selada. |
| Distância: | 0-35kpa~20Mpa | Tipo de estrutura: | Transmissor de diafragma de descarga |
| Mediano de medição: | temperatura elevada Líquido ou ar | Grau de precisão: | 00,5% |
| Flat: | DN25-DN50 e outros | Personalização: | - Sim, sim. |
| Destacar |
transmissor de pressão 4-20ma,Transmissor de pressão de flange DN25,Transmissor de pressão de alta temperatura |
||
Descrição do produto
DN25 Transmissor de pressão de flange de alta temperatura 4-20mA com ecrã
BP93420-IIIFTransmissor de pressão
IntroduçãoSensor de pressão industrial Transmissor:
O transmissor de pressão de alta temperatura BP93420-III emprega o núcleo preenchido com óleo da série HT de filme de silício resistivo como componente de detecção de sinal.A sua ligação de processo envolve a solda directa de um diafragma de isolamento 316L e flange correspondenteO dissipador de calor personalizado foi concebido para se adaptar a ambientes de alta temperatura.o circuito de processamento de sinal converte o sinal do sensor num sinal de saída padrão (4-20mA)Foram realizados testes rigorosos e rastreamento de envelhecimento de componentes, produtos semiacabados e produtos acabados para garantir o desempenho estável e confiável do transmissor.
| Parâmetros de desempenho doSensor de pressão industrial Transmissor | |
| Faixa de medição | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 4 kg |
Características do produtoTransmissor de sensor de pressão industrial:
- 1- Ampla gama de medições, várias opções de interface de pressão.
- 2Opções de sinal de saída diversas.
- 3Ajustável zero e em escala completa.
- 4Alta precisão, múltiplos processos estéreis.
Aplicações deTransmissor de sensor de pressão industrial:
- Adequado para a medição de gases e líquidos não corrosivos de 316L.
- Utilizado para processamento asséptico em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- É utilizado nas indústrias de papel e químicas, bem como nos níveis de esgoto e bebidas.
| Signalização de saída ofTransmissor de sensor de pressão industrial | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Dicas de encomendafTransmissor de pressão industrial |
- Garantir a compatibilidade: ao selecionar o produto, verifique se o meio de ensaio é compatível com as partes de contacto do produto.
- Produtos à prova de explosão: Note-se que os produtos à prova de explosão não incluem cabeças de visualização digital.
- O diafragma é um componente importante, não danifique a deformação do diafragma.
- Proteção contra raios: Para garantir o funcionamento fiável do produto, recomenda-se a instalação de dispositivos de proteção contra raios no local e assegurar que o produto e a fonte de alimentação estejam conectados à terra de forma fiável..
- Opções de cabo: O comprimento padrão do cabo é zero, e há três tipos de materiais de cabo para escolher.Se for necessário um material de cabo diferente, indique-o no formulário de pedido.
- Requisitos especiais: em caso de requisitos especiais, tais como vibração forte, força de impacto instantânea, interferência eletromagnética ou RF forte, informe-nos e indique-o na encomenda.
| Guia de encomendasSensor de pressão industrial Transmissor | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
