IntroduçãoSensor de pressão industrial Transmissor:

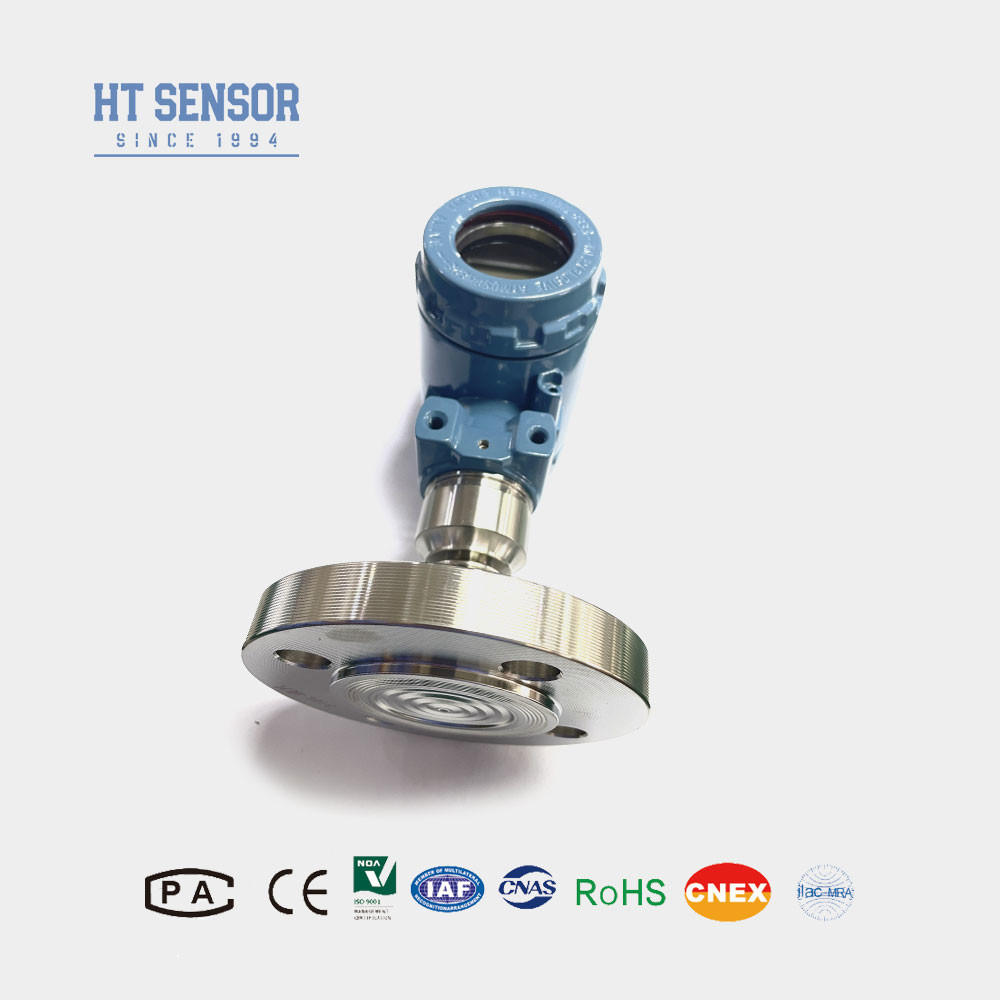

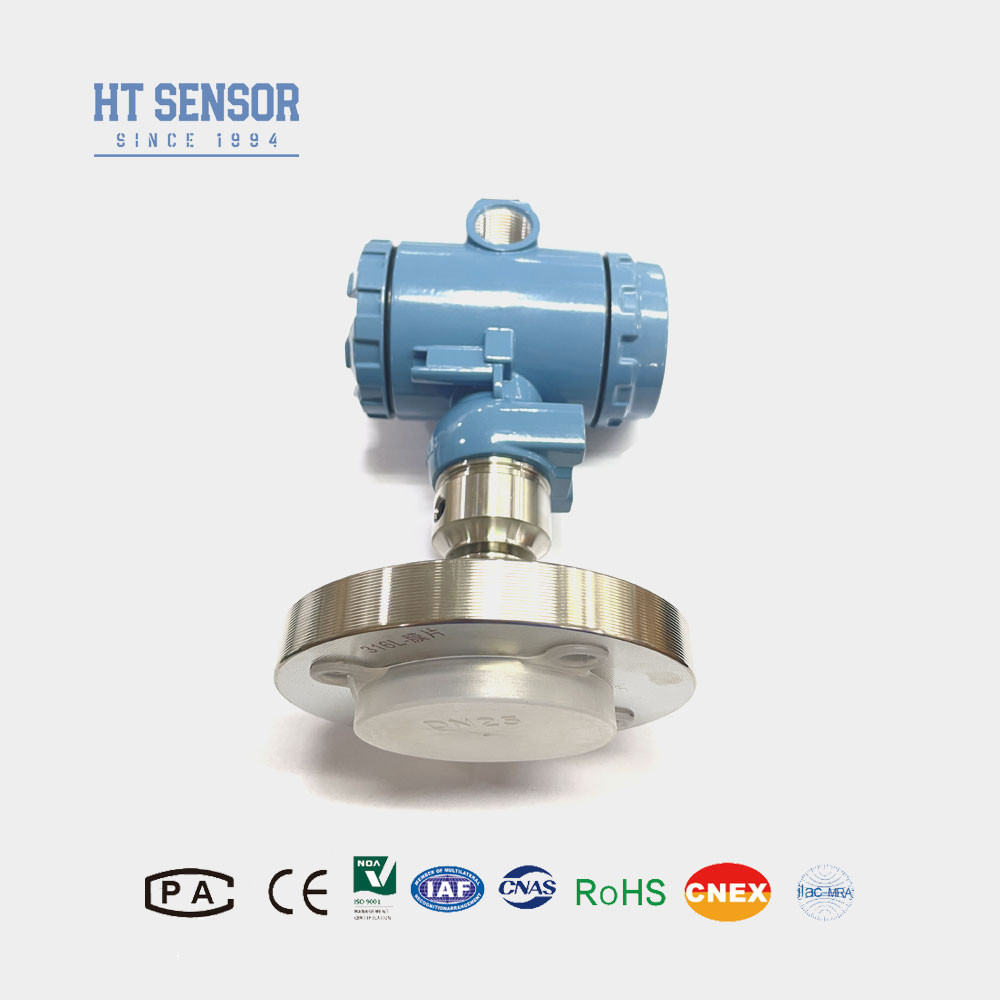

O transmissor de pressão de alta temperatura BP93420-III utiliza o núcleo cheio de óleo de filme resistivo de silício da série HT como elemento de medição do sinal.A sua ligação de processo envolve a solda directa de um diafragma de isolamento 316L e flange correspondenteO dissipador de calor personalizado foi concebido para se adaptar a ambientes de alta temperatura.o circuito de processamento de sinal converte o sinal do sensor num sinal de saída padrão ((4-20mA)Foram realizados testes rigorosos e rastreamento de envelhecimento de componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e confiável do transmissor.
| Parâmetros de desempenho doSensor de pressão industrial Transmissor |
| Faixa de medição |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-40°C a 120°C |
| Vibração |
10g,55Hz 2kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 4 kg |
Características do produtoTransmissor de sensor de pressão industrial:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicações deTransmissor de sensor de pressão industrial:
- Adequado para medir gases e líquidos não corrosivos com 316L.
- Indústrias médicas, biofarmacêuticas e de higiene alimentar para processamento estéril.
- Utilizado nas indústrias de papel e química, bem como para o nível de esgoto e bebidas.
| Signalização de saída ofTransmissor de sensor de pressão industrial |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| Dicas de encomendafTransmissor de pressão industrial |
- 1. Garantir a compatibilidade: ao selecionar o produto, verifique se o meio de ensaio é compatível com as partes de contacto do produto.
- 2. Produtos à prova de explosão: Note-se que os produtos à prova de explosão não incluem cabeças de visualização digital.
- 3. Fornecimento de energia para ecrãs: ao encomendar um transmissor com uma cabeça de ecrã LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
- 4Protecção contra raios: para assegurar o funcionamento fiável do produto,Recomenda-se a instalação de dispositivos de proteção contra raios no local e garantir que o produto e a fonte de alimentação estejam ligados à terra de forma fiável..
- 5. Opções de cabo: O comprimento padrão do cabo é zero, e existem três tipos de materiais de cabo para escolher.Se for necessário um material de cabo diferente, indique-o no formulário de pedido.
- 6Requisitos especiais: Em caso de requisitos especiais, tais como vibração forte, força de impacto instantânea, interferência eletromagnética ou RF forte, informe-nos e indique-o na ordem.
| Guia de encomendasSensor de pressão industrial Transmissor |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IB |
Transmissor de pressão geral |
IX |
Exibir transmissor de pressão |
| IE |
Transmissor de pressão de aviação resistente a choques |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| Se |
Transmissor de pressão à prova de umidade |
IIE/IIIE |
Transmissor de pressão geral/exibido |
| IN |
Transmissor de pressão dedicado para ar condicionado |
|
|
| IC |
Transmissor de pressão de alta temperatura |
|
|
| QI/QIT |
Grande diafragma/transmissor de pressão de alta temperatura |
|
|
| |
Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através de nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão têm tipicamente um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
